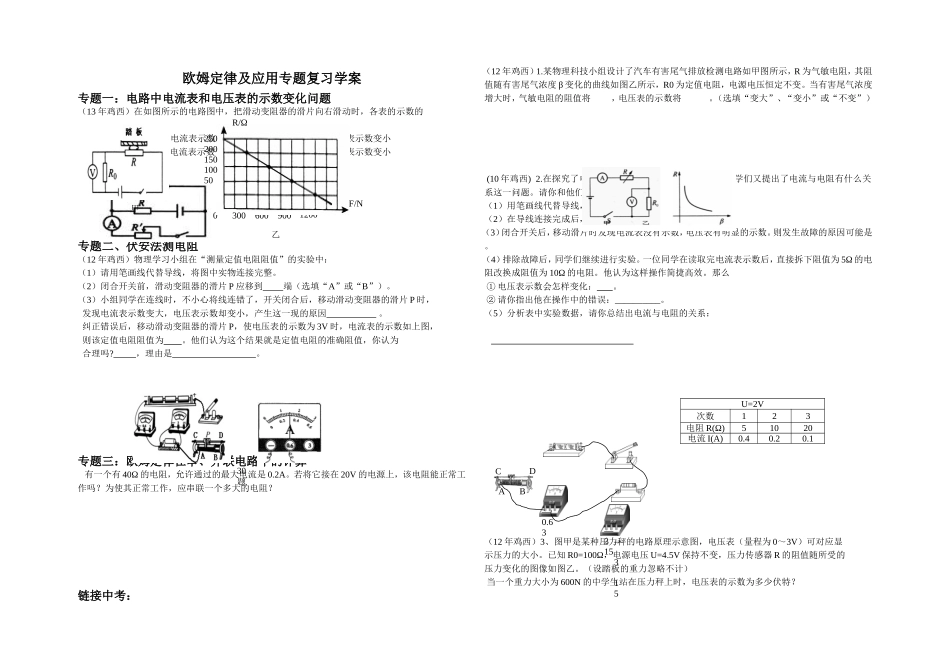

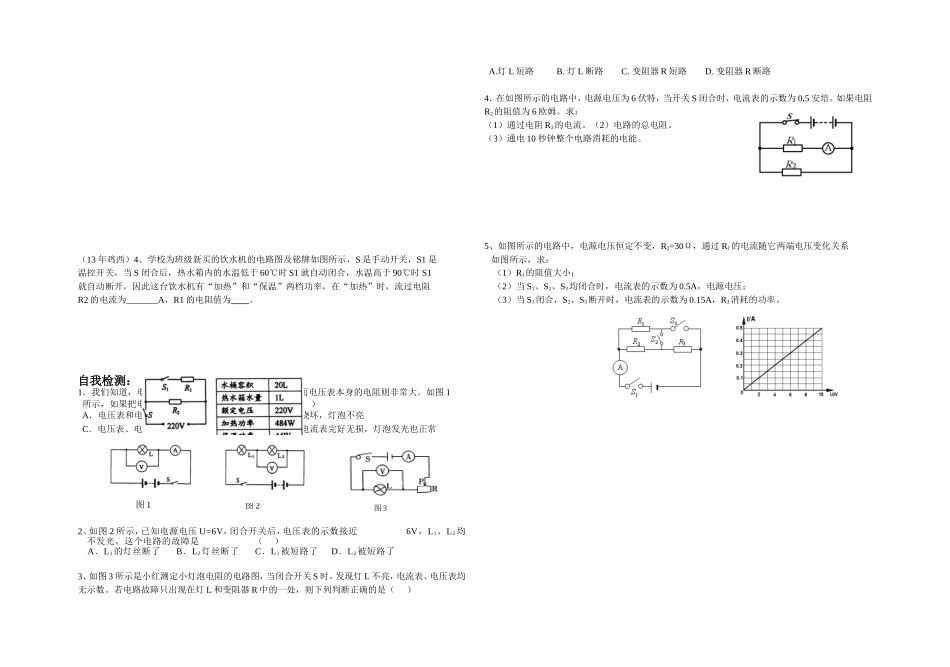

欧姆定律及应用专题复习学案专题一：电路中电流表和电压表的示数变化问题（13年鸡西）在如图所示的电路图中，把滑动变阻器的滑片向右滑动时，各表的示数的变化情况是（）A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小专题二、伏安法测电阻（12年鸡西）物理学习小组在“测量定值电阻阻值”的实验中：（1）请用笔画线代替导线，将图中实物连接完整。（2）闭合开关前，滑动变阻器的滑片P应移到端（选填“A”或“B”）。（3）小组同学在连线时，不小心将线连错了，开关闭合后，移动滑动变阻器的滑片P时，发现电流表示数变大，电压表示数却变小，产生这一现的原因。纠正错误后，移动滑动变阻器的滑片P，使电压表的示数为3V时，电流表的示数如上图，则该定值电阻阻值为。他们认为这个结果就是定值电阻的准确阻值，你认为合理吗?，理由是。专题三：欧姆定律在串、并联电路中的计算有一个有40Ω的电阻，允许通过的最大电流是0.2A。若将它接在20V的电源上，该电阻能正常工作吗？为使其正常工作，应串联一个多大的电阻？链接中考：（12年鸡西）1.某物理科技小组设计了汽车有害尾气排放检测电路如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。当有害尾气浓度增大时，气敏电阻的阻值将，电压表的示数将。（选填“变大”、“变小”或“不变”）(10年鸡西)2.在探究了电阻上的电流跟两端电压的关系后，同学们又提出了电流与电阻有什么关系这一问题。请你和他们一起解决下列问题：（1）用笔画线代替导线，将实验电路连接完整。（2）在导线连接完成后，闭合开关前还应。（3）闭合开关后，移动滑片时发现电流表没有示数，电压表有明显的示数。则发生故障的原因可能是。（4）排除故障后，同学们继续进行实验。一位同学在读取完电流表示数后，直接拆下阻值为5Ω的电阻改换成阻值为10Ω的电阻。他认为这样操作简捷高效。那么①电压表示数会怎样变化：。②请你指出他在操作中的错误：__________。（5）分析表中实验数据，请你总结出电流与电阻的关系：（12年鸡西）3、图甲是某种压力秤的电路原理示意图，电压表（量程为0～3V）可对应显示压力的大小。已知R0=100Ω，电源电压U=4.5V保持不变，压力传感器R的阻值随所受的压力变化的图像如图乙。（设踏板的重力忽略不计）当一个重力大小为600N的中学生站在压力秤上时，电压表的示数为多少伏特？U=2V次数123电阻R(Ω)51020电流I(A)0.40.20.130题—315—0.63—315ACDB甲60090001200F/NR/Ω25020015010050300乙（13年鸡西）4、学校为班级新买的饮水机的电路图及铭牌如图所示，S是手动开关，S1是温控开关，当S闭合后，热水箱内的水温低于60℃时S1就自动闭合，水温高于90℃时S1就自动断开，因此这台饮水机有“加热”和“保温”两档功率，在“加热”时，流过电阻R2的电流为_______A，R1的电阻值为。自我检测：1．我们知道，电流表本身的电阻很小，可以忽略不计，而电压表本身的电阻则非常大。如图1所示，如果把电流表和电压表的位置互换，其结果是（）A．电压表和电流表都被烧坏，灯泡不亮B．电流表被烧坏，灯泡不亮C．电压表、电流表完好无损，灯泡不亮D．电压表、电流表完好无损，灯泡发光也正常2、如图2所示，已知电源电压U=6V，闭合开关后，电压表的示数接近6V，L1、L2均不发光，这个电路的故障是（）A．L1的灯丝断了B．L2灯丝断了C．L1被短路了D．L2被短路了3、如图3所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A.灯L短路B.灯L断路C.变阻器R短路D.变阻器R断路4．在如图所示的电路中，电源电压为6伏特，当开关S闭合时，电流表的示数为0.5安培。如果电阻R2的阻值为6欧姆。求：（1）通过电阻R2的电流。（2）电路的总电阻。（3）通电10秒钟整个电路消耗的电能。5、如图所示的电路中，电源电压恒定不变，R2=30Ω，通过R1的电流随它两端电压变化关系如图所示，求：（1）R1的阻值大小；（2）当S1、...
