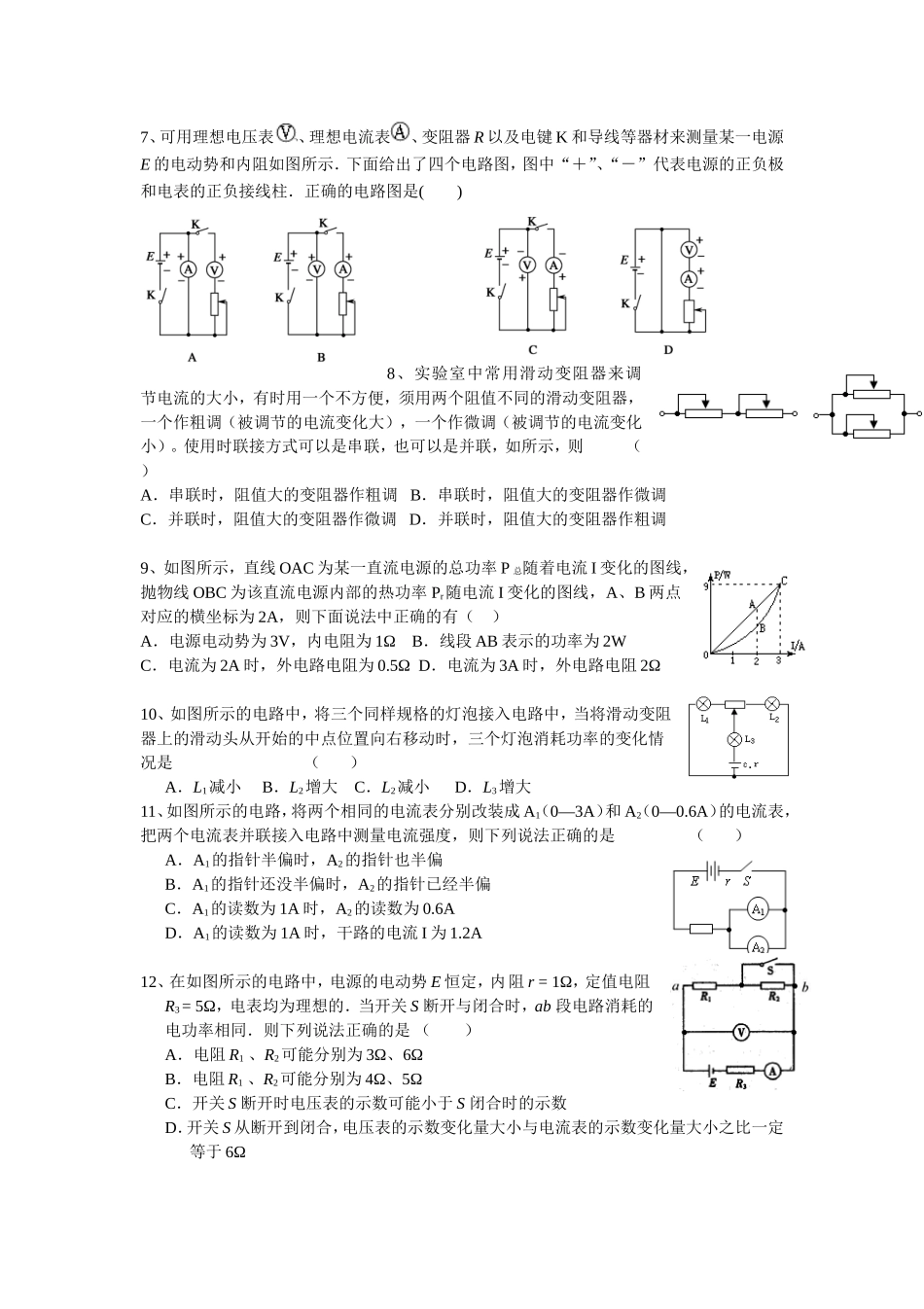

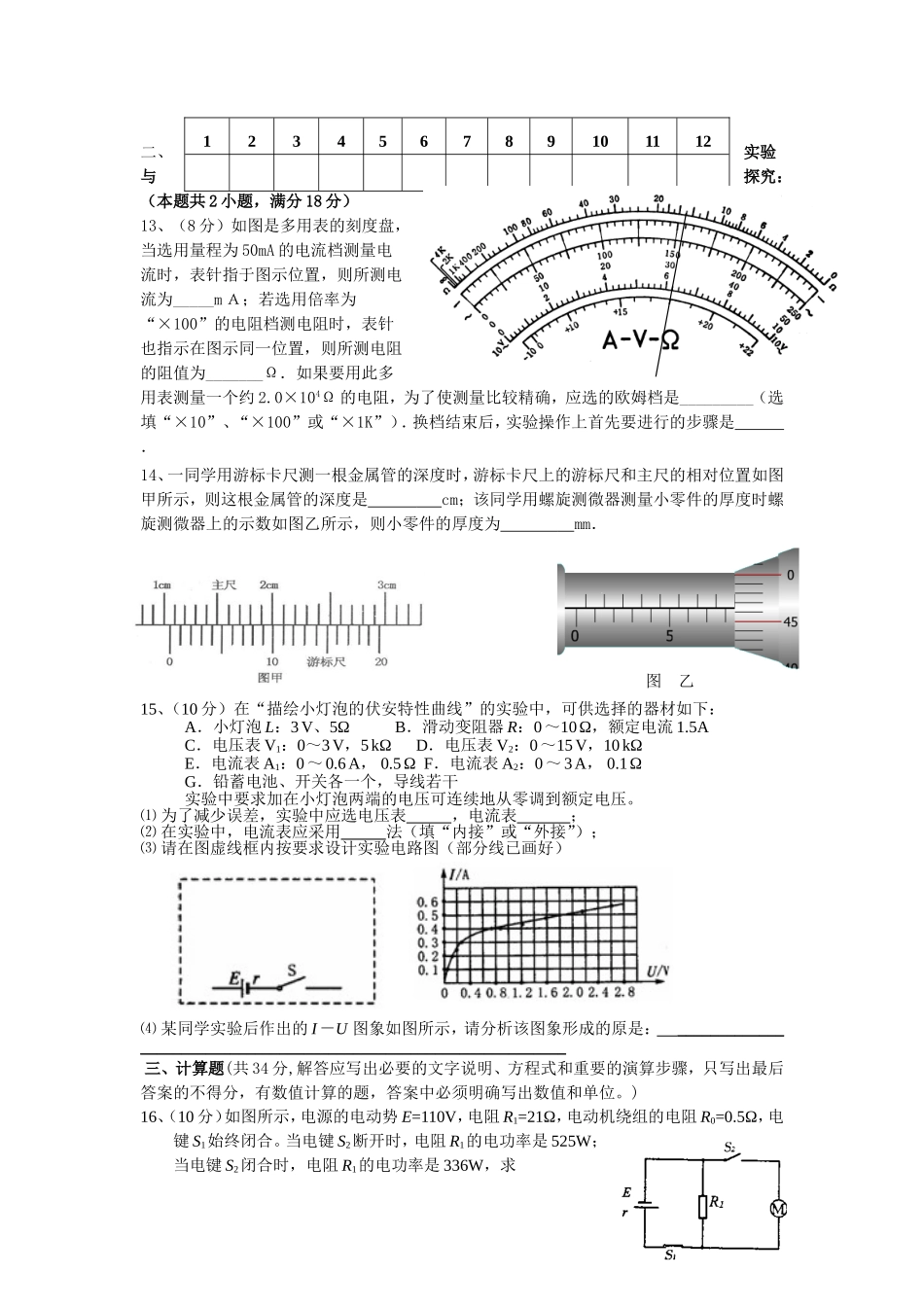

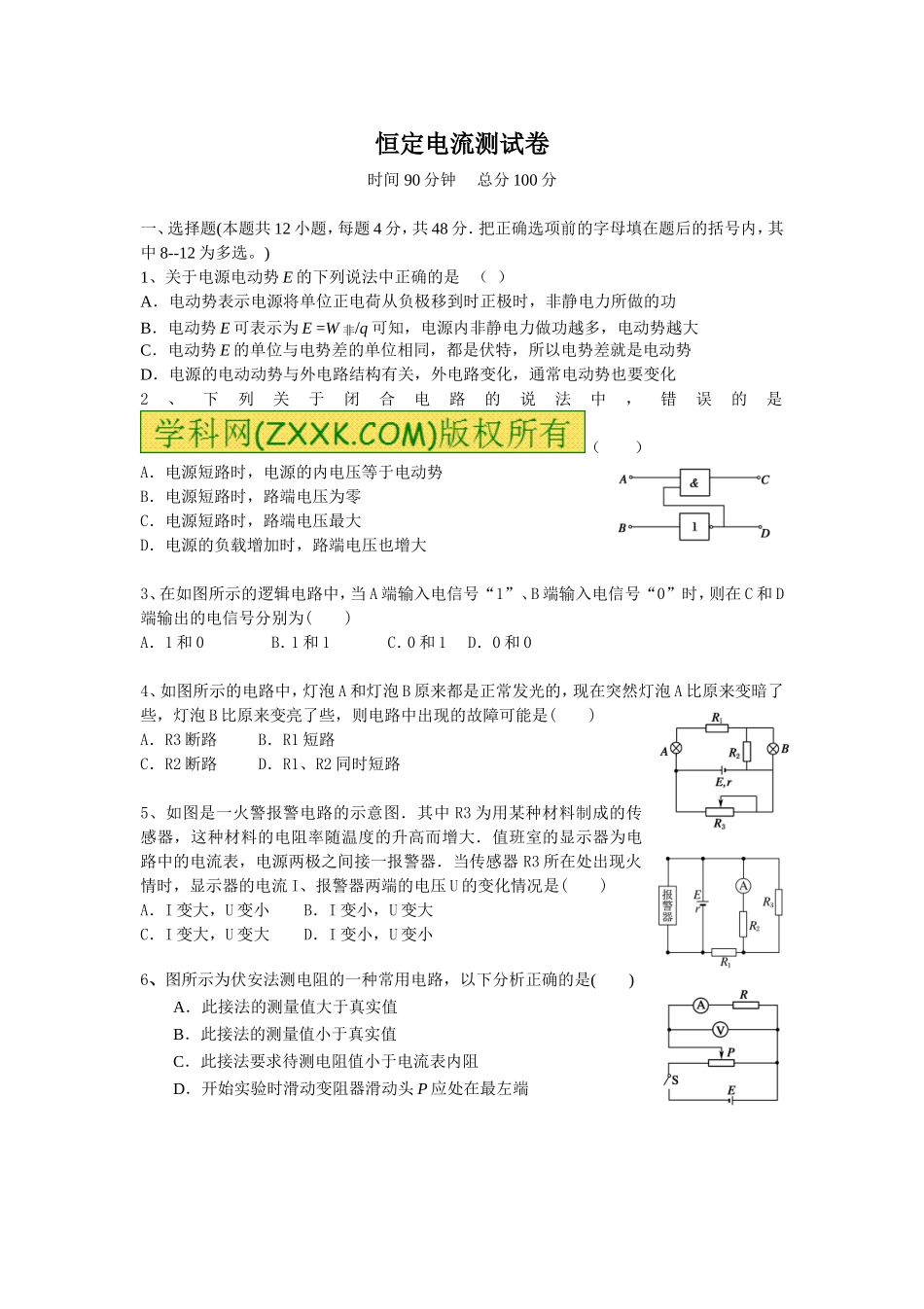

恒定电流测试卷时间90分钟总分100分一、选择题(本题共12小题，每题4分，共48分．把正确选项前的字母填在题后的括号内，其中8--12为多选。)1、关于电源电动势E的下列说法中正确的是（）A．电动势表示电源将单位正电荷从负极移到时正极时，非静电力所做的功B．电动势E可表示为E=W非/q可知，电源内非静电力做功越多，电动势越大C．电动势E的单位与电势差的单位相同，都是伏特，所以电势差就是电动势D．电源的电动动势与外电路结构有关，外电路变化，通常电动势也要变化2、下列关于闭合电路的说法中，错误的是（）A．电源短路时，电源的内电压等于电动势B．电源短路时，路端电压为零C．电源短路时，路端电压最大D．电源的负载增加时，路端电压也增大3、在如图所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“0”时，则在C和D端输出的电信号分别为()A．1和0B．1和1C．0和1D．0和04、如图所示的电路中，灯泡A和灯泡B原来都是正常发光的，现在突然灯泡A比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是()A．R3断路B．R1短路C．R2断路D．R1、R2同时短路5、如图是一火警报警电路的示意图．其中R3为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大．值班室的显示器为电路中的电流表，电源两极之间接一报警器．当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是()A．I变大，U变小B．I变小，U变大C．I变大，U变大D．I变小，U变小6、图所示为伏安法测电阻的一种常用电路，以下分析正确的是()A．此接法的测量值大于真实值B．此接法的测量值小于真实值C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑动头P应处在最左端7、可用理想电压表、理想电流表、变阻器R以及电键K和导线等器材来测量某一电源E的电动势和内阻如图所示．下面给出了四个电路图，图中“＋”、“－”代表电源的正负极和电表的正负接线柱．正确的电路图是()8、实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。使用时联接方式可以是串联，也可以是并联，如所示，则（）A．串联时，阻值大的变阻器作粗调B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时，阻值大的变阻器作粗调9、如图所示，直线OAC为某一直流电源的总功率P总随着电流I变化的图线，抛物线OBC为该直流电源内部的热功率Pr随电流I变化的图线，A、B两点对应的横坐标为2A，则下面说法中正确的有（）A．电源电动势为3V，内电阻为1ΩB．线段AB表示的功率为2WC．电流为2A时，外电路电阻为0.5ΩD．电流为3A时，外电路电阻2Ω10、如图所示的电路中，将三个同样规格的灯泡接入电路中，当将滑动变阻器上的滑动头从开始的中点位置向右移动时，三个灯泡消耗功率的变化情况是（）A．L1减小B．L2增大C．L2减小D．L3增大11、如图所示的电路，将两个相同的电流表分别改装成A1（0—3A）和A2（0—0.6A）的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（）A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没半偏时，A2的指针已经半偏C．A1的读数为1A时，A2的读数为0.6AD．A1的读数为1A时，干路的电流I为1.2A12、在如图所示的电路中，电源的电动势E恒定，内阻r=1Ω，定值电阻R3=5Ω，电表均为理想的．当开关S断开与闭合时，ab段电路消耗的电功率相同．则下列说法正确的是（）A．电阻R1、R2可能分别为3Ω、6ΩB．电阻R1、R2可能分别为4Ω、5ΩC．开关S断开时电压表的示数可能小于S闭合时的示数D．开关S从断开到闭合，电压表的示数变化量大小与电流表的示数变化量大小之比一定等于6Ω二、实验与探究：（本题共2小题，满分18分）13、（8分）如图是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为_____mＡ；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω．如果要用此多用表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆档是________...
