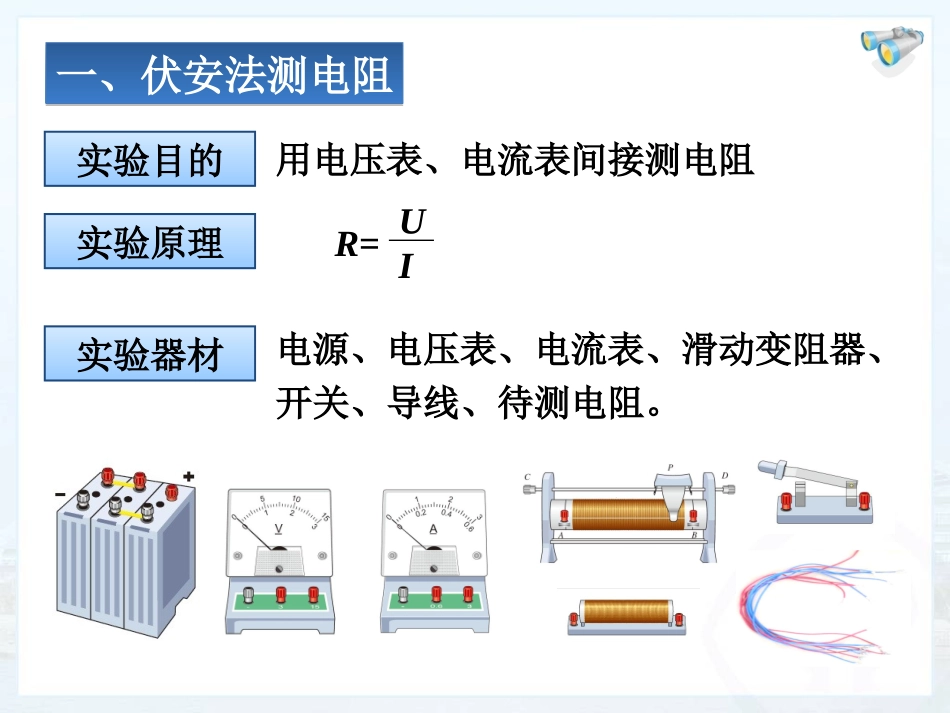

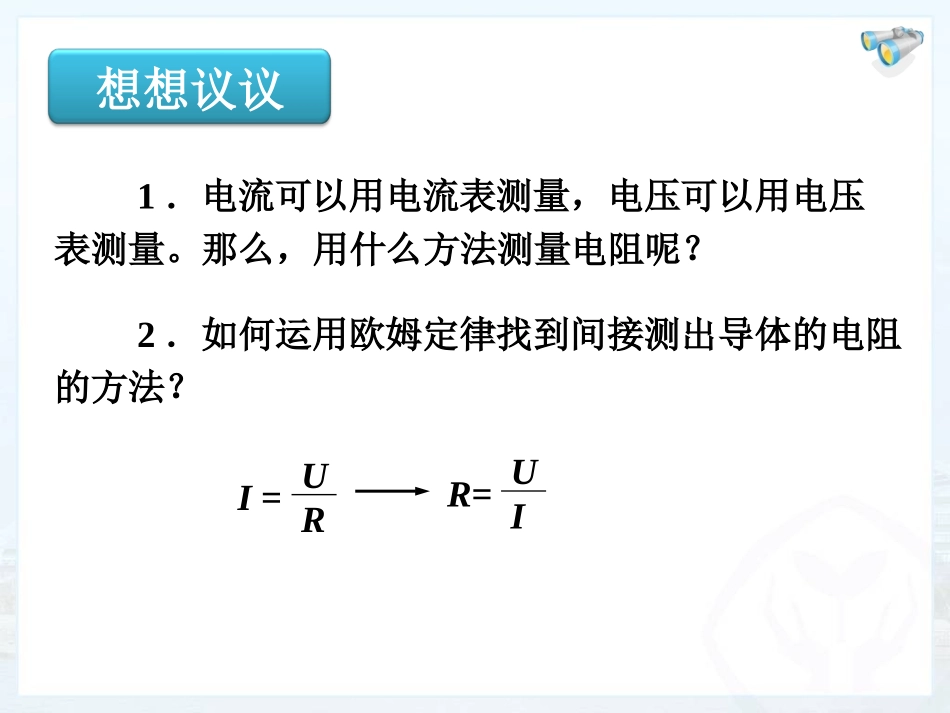

电阻的测量第十七章第３节1．电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？2．如何运用欧姆定律找到间接测出导体的电阻的方法？想想议议I=URR=UI用电压表、电流表间接测电阻电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。一、伏安法测电阻一、伏安法测电阻实验目的实验原理实验器材R=UIAVRR'S电路图实物图实验电路图和实物图1．写出你的实验步骤及实验数据记录表格；2．按电路图连接电路，并进行测量；3．将测量的数据记录在自己设计的记录表中；4．根据测得的数据，利用欧姆定律算出电阻值；5．多测几组数据，看看测得的电阻值是否一样。实验要求1.按电路图连接实物。调节滑动变阻器到阻值最大端；2．闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I、电压表的示数U，并记录在表格中；3．根据公式计算出R的值，并记录在表格中。4．调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R的值。实验步骤R=UI测量次数电压U/V电流I/A电阻R/Ω123实验记录表格实物图电路图AVLRS实验电路图和实物图例1小英按图甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为A，电阻R的阻值为Ω。0.45二、例题分析二、例题分析解析：当灯两端电压越大，灯丝电阻越大。原因：当灯两端电压越大，灯丝温度升高。例2某同学用伏安法测小灯泡的电阻，下表为记录的实验数据，从中你发现了什么？说明原因。电压U/V123电流I/A0.220.300.34电阻R/Ω4.556.678.82二、例题分析二、例题分析1．小东同学做“测量小灯泡电阻”的实验：（1）请完成如图实验电路的连接；（2）小东正确连接电路后闭合开关，调节滑动变阻器使电压表的示数为图（甲）所示，此时电流表的示数如图（乙）所示，小灯泡的电阻是Ω。5abcd练一练
