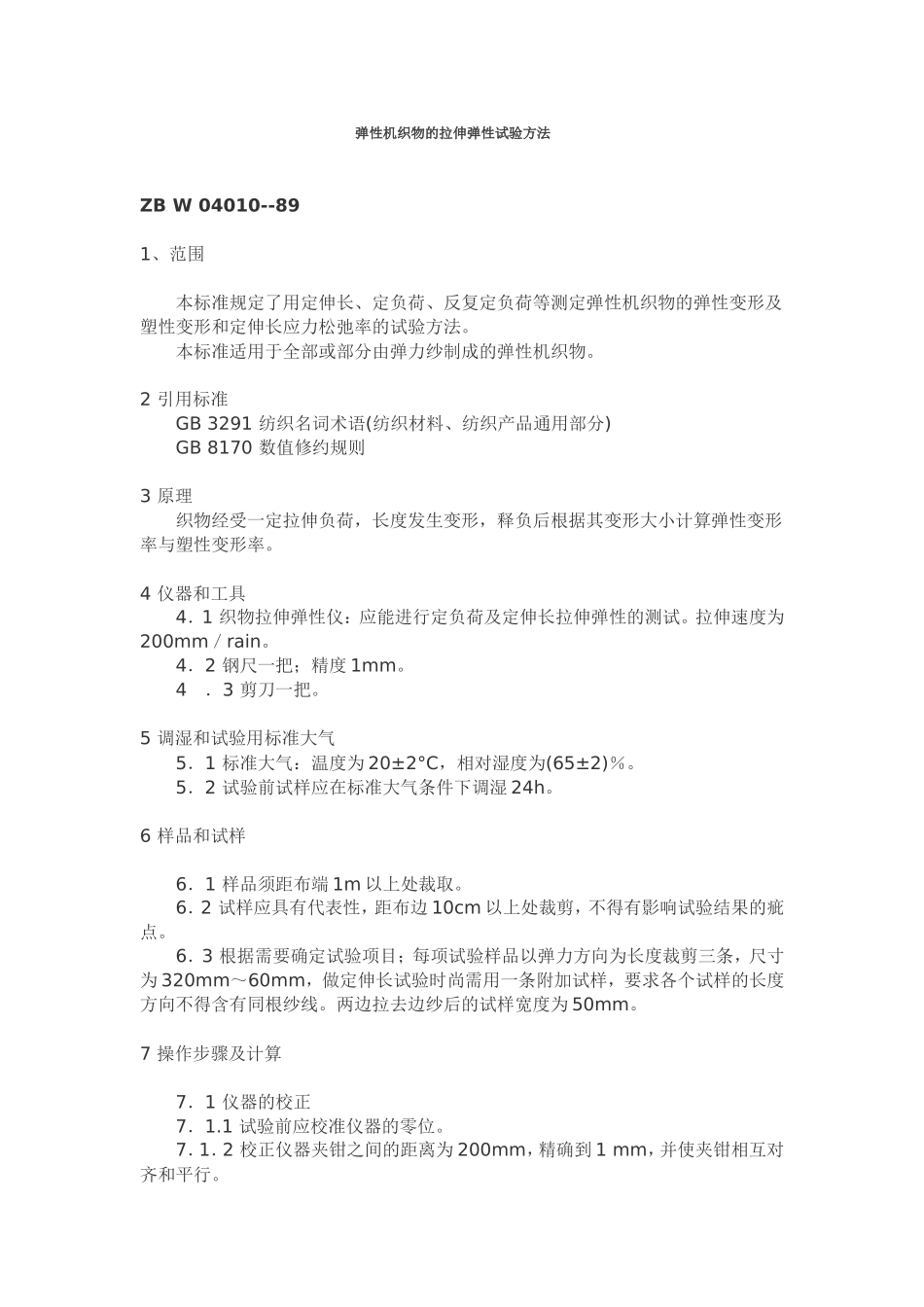

弹性机织物的拉伸弹性试验方法ZBW04010--891、范围本标准规定了用定伸长、定负荷、反复定负荷等测定弹性机织物的弹性变形及塑性变形和定伸长应力松弛率的试验方法。本标准适用于全部或部分由弹力纱制成的弹性机织物。2引用标准GB3291纺织名词术语(纺织材料、纺织产品通用部分)GB8170数值修约规则3原理织物经受一定拉伸负荷，长度发生变形，释负后根据其变形大小计算弹性变形率与塑性变形率。4仪器和工具4．1织物拉伸弹性仪：应能进行定负荷及定伸长拉伸弹性的测试。拉伸速度为200mm／rain。4．2钢尺一把；精度1mm。4．3剪刀一把。5调湿和试验用标准大气5．1标准大气：温度为20±2°C，相对湿度为(65±2)％。5．2试验前试样应在标准大气条件下调湿24h。6样品和试样6．1样品须距布端1m以上处裁取。6．2试样应具有代表性，距布边10cm以上处裁剪，不得有影响试验结果的疵点。6．3根据需要确定试验项目；每项试验样品以弹力方向为长度裁剪三条，尺寸为320mm～60mm，做定伸长试验时尚需用一条附加试样，要求各个试样的长度方向不得含有同根纱线。两边拉去边纱后的试样宽度为50mm。7操作步骤及计算7．1仪器的校正7．1.1试验前应校准仪器的零位。7．1．2校正仪器夹钳之间的距离为200mm，精确到1mm，并使夹钳相互对齐和平行。7．2预加张力1N。7.3定负荷伸长率的测定将试样夹在间距为200mm的仪器夹钳内，开动仪器，加上预张力，读取试样原始长度，再以200mm／min的速度对试样施加25N的负荷，读取试样长度，精确至1mm，按下式求得每块试样的伸长率，测定结果以三块试样平均值表示，修约到小数后一位。L1-Lo伸长率%=----------x100Lo式中：Lo--试样原始长度，mm；L1--施加25N负荷后的长度，mm。7．4反复定负荷伸长率的测定将试样夹在仪器夹钳内开动仪器，加上预张力，读取试样原始长度。再对试样施加25N的负荷，瞬即按原速将试样负荷回复至零，如此反复4次到第5次试样负荷加至25N时读取试样长度，每次读数均需精确至1mm，按下式求得每块试样的伸长率。测定结果以三块试样平均值表示，修约到小数后一位。L5-Lo伸长率%=----------x100Lo式中：Lo--试样原始长度，mm；Ls--第5次加负荷后的长度，mm。7．5定伸长负荷力的测定将试样夹在仪器夹钳内开动仪器，加上预张力，再将试样拉伸至以7.3法求得伸长之80％伸长值，读取此时的负荷力，精确至0.1N。测定结果以三块试样平均值表示，修约到小数后一位。7．6弹性回复率及塑性变形率的测定7．6．1测定方法方法一：定负荷弹性回复率及塑性变形率的测定将试样夹在仪器夹钳内开动仪器，加上预张力，读取试样原始长度，再对试样施加25N的负荷并保持此负荷5min后读取试样长度，然后按原速将试样负荷回复至零。放置30s及5min后加预张力，再次读取试样长度。每次读数均需精确至1mm。方法二：反复定负荷弹性回复率及塑性变形率的测定将试样夹在仪器夹钳内开动仪器，加上预张力，读取试样原始长度，再将试样拉伸至25N负荷，瞬即以同样速度回复至零。如此反复共9次。第10次拉伸保持原负荷5min后读取试样长度，再将试样负荷回复至零。放置30s及5min后加预张力读取试样长度。每次读数均需精确至1mm。方法三：定伸长弹性回复率及塑性变形率的测定将试样夹在仪器夹钳内开动仪器，加上预张力，读取试样原始长度，再将试样拉伸至以7．3法求得伸长之80％伸长值，读取试样长度，5min后按原速将试样回复至原位。放置30s及5min后加预张力读取试样长度。每次读数均需精确至1mm。方法四：反复定伸长弹性回复率及塑性变形率的测定将试样夹在仪器夹钳内开动仪器，加上预张力，读取试样原始长度，再将试样拉伸至以7．3法求得伸长之80％伸长值，读取试样长度，然后按原速回复至原位，如此反复9次，第10次拉伸后放置5min再将试样回复至原位。放置30s及5min后加预张力，读取试样长度。每次读数均需精确至1mm。7.6．2计算公式按式(3)、(4)求得每块试样的弹性回复率及塑性变形率，测定结果分别以放置30s及5min的三块试样平均值表示，修约到小数后一位。L1-L′l弹性回复率%=--------X100L1-L。L′l-L。弹性变形率%=--------X100L。式中：L。--试样原始长度，mm；L1--拉伸后的长度，mm；L...
