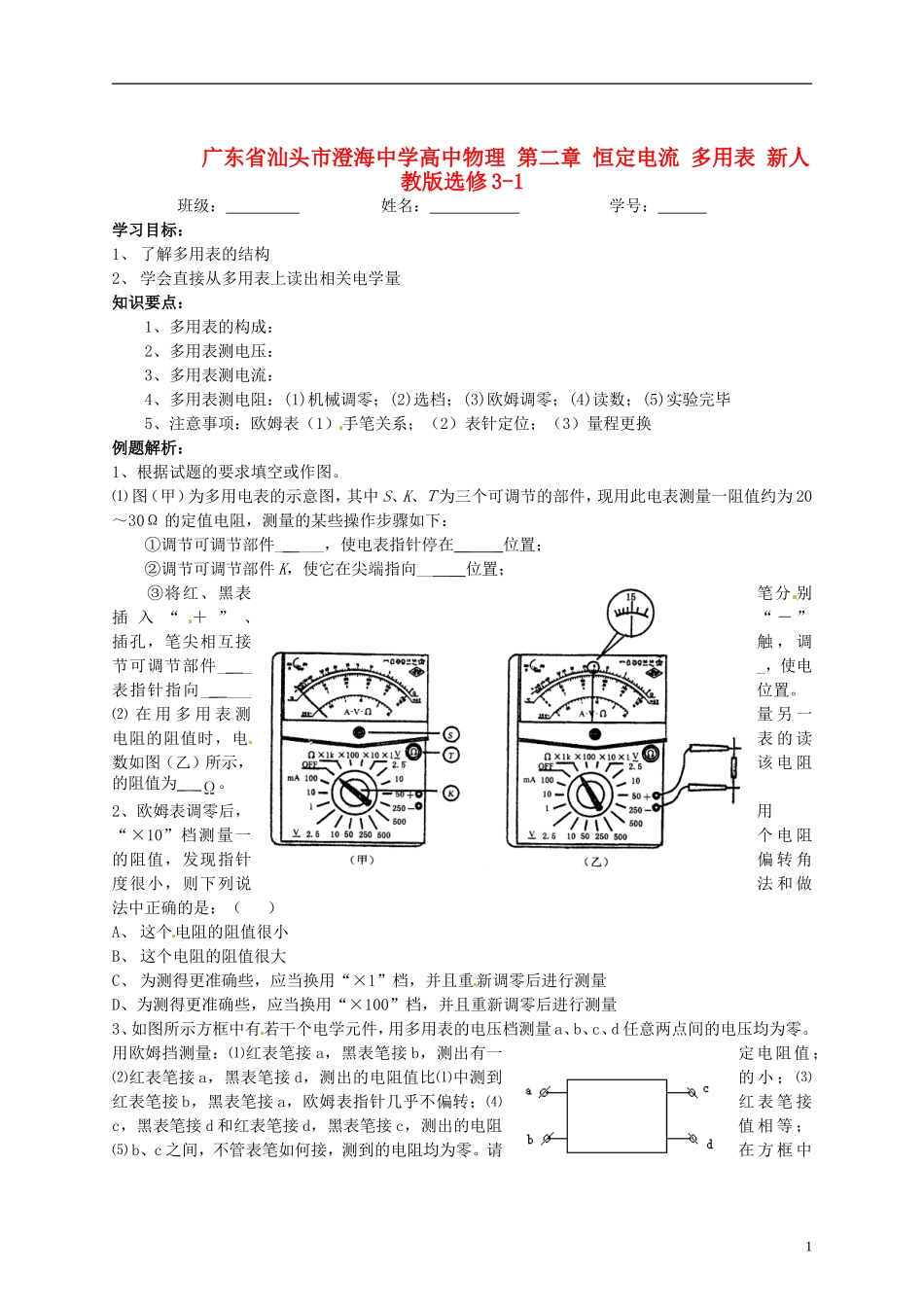

广东省汕头市澄海中学高中物理-第二章-恒定电流-多用表-新人教版选修3-1_第1页
1/3

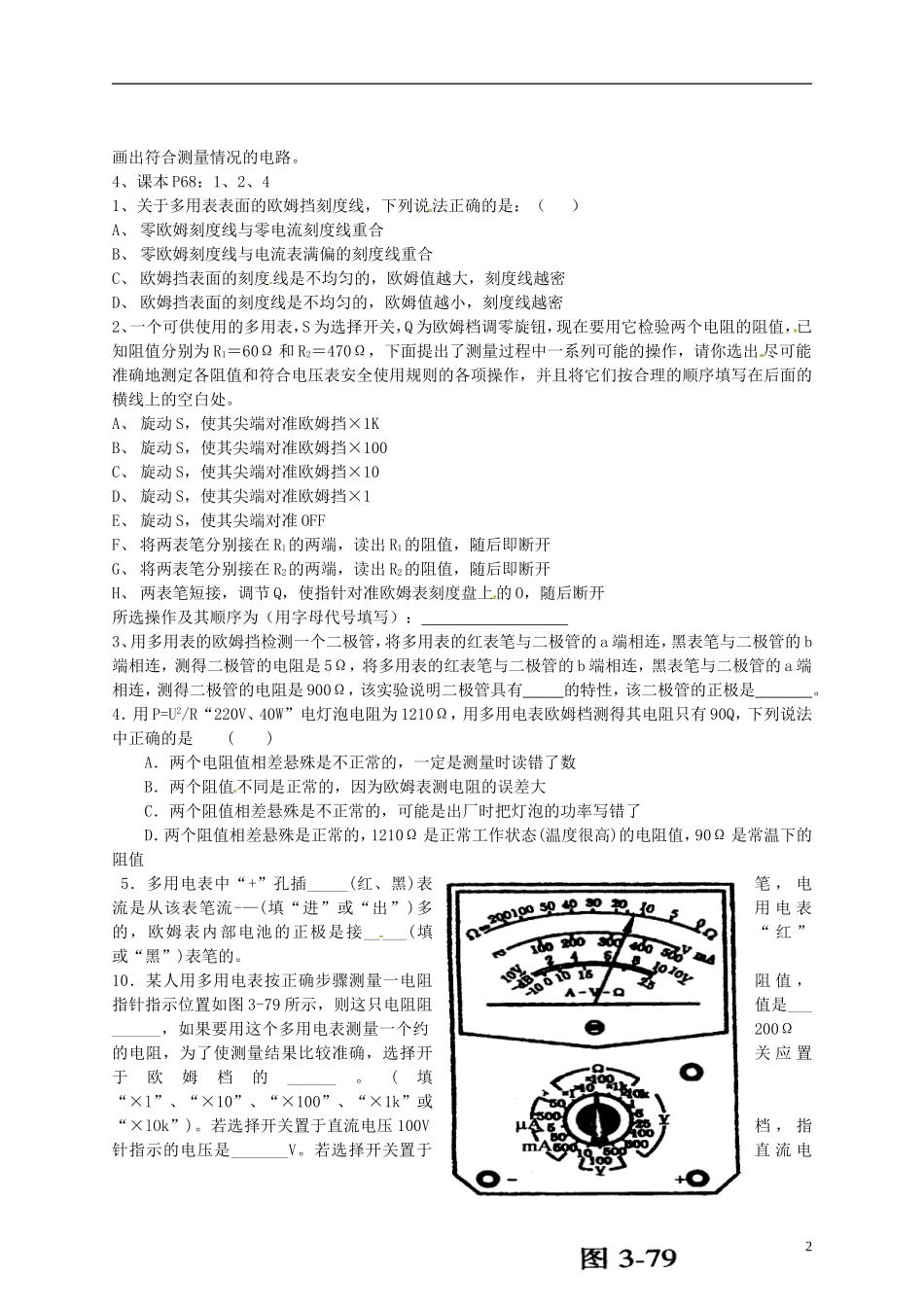

广东省汕头市澄海中学高中物理-第二章-恒定电流-多用表-新人教版选修3-1_第2页
2/3
广东省汕头市澄海中学高中物理-第二章-恒定电流-多用表-新人教版选修3-1_第3页
3/3
广东省汕头市澄海中学高中物理第二章恒定电流多用表新人教版选修3-1班级:姓名:学号:学习目标:1、了解多用表的结构2、学会直接从多用表上读出相关电学量知识要点:1、多用表的构成:2、多用表测电压:3、多用表测电流:4、多用表测电阻:(1)机械调零;(2)选档;(3)欧姆调零;(4)读数;(5)实验完毕5、注意事项:欧姆表(1)手笔关系;(2)表针定位;(3)量程更换例题解析:1、根据试题的要求填空或作图。⑴图(甲)为多用电表的示意图,其中S、K、T为三个可调节的部件,现用此电表测量一阻值约为20~30Ω的定值电阻,测量的某些操作步骤如下:①调节可调节部件_____,使电表指针停在___位置;②调节可调节部件K,使它在尖端指向____位置;③将红、黑表笔分别插入“+”、“-”插孔,笔尖相互接触,调节可调节部件____,使电表指针指向_____位置。⑵在用多用表测量另一电阻的阻值时,电表的读数如图(乙)所示,该电阻的阻值为__。2、欧姆表调零后,用“×10”档测量一个电阻的阻值,发现指针偏转角度很小,则下列说法和做法中正确的是:()A、这个电阻的阻值很小B、这个电阻的阻值很大C、为测得更准确些,应当换用“×1”档,并且重新调零后进行测量D、为测得更准确些,应当换用“×100”档,并且重新调零后进行测量3、如图所示方框中有若干个电学元件,用多用表的电压档测量a、b、c、d任意两点间的电压均为零。用欧姆挡测量:⑴红表笔接a,黑表笔接b,测出有一定电阻值;⑵红表笔接a,黑表笔接d,测出的电阻值比⑴中测到的小;⑶红表笔接b,黑表笔接a,欧姆表指针几乎不偏转;⑷红表笔接c,黑表笔接d和红表笔接d,黑表笔接c,测出的电阻值相等;⑸b、c之间,不管表笔如何接,测到的电阻均为零。请在方框中1画出符合测量情况的电路。4、课本P68:1、2、41、关于多用表表面的欧姆挡刻度线,下列说法正确的是:()A、零欧姆刻度线与零电流刻度线重合B、零欧姆刻度线与电流表满偏的刻度线重合C、欧姆挡表面的刻度线是不均匀的,欧姆值越大,刻度线越密D、欧姆挡表面的刻度线是不均匀的,欧姆值越小,刻度线越密2、一个可供使用的多用表,S为选择开关,Q为欧姆档调零旋钮,现在要用它检验两个电阻的阻值,已知阻值分别为R1=60Ω和R2=470Ω,下面提出了测量过程中一系列可能的操作,请你选出尽可能准确地测定各阻值和符合电压表安全使用规则的各项操作,并且将它们按合理的顺序填写在后面的横线上的空白处。A、旋动S,使其尖端对准欧姆挡×1KB、旋动S,使其尖端对准欧姆挡×100C、旋动S,使其尖端对准欧姆挡×10D、旋动S,使其尖端对准欧姆挡×1E、旋动S,使其尖端对准OFFF、将两表笔分别接在R1的两端,读出R1的阻值,随后即断开G、将两表笔分别接在R2的两端,读出R2的阻值,随后即断开H、两表笔短接,调节Q,使指针对准欧姆表刻度盘上的O,随后断开所选操作及其顺序为(用字母代号填写):3、用多用表的欧姆挡检测一个二极管,将多用表的红表笔与二极管的a端相连,黑表笔与二极管的b端相连,测得二极管的电阻是5Ω,将多用表的红表笔与二极管的b端相连,黑表笔与二极管的a端相连,测得二极管的电阻是900Ω,该实验说明二极管具有的特性,该二极管的正极是。4.用P=U2/R“220V、40W”电灯泡电阻为1210Ω,用多用电表欧姆档测得其电阻只有90Q,下列说法中正确的是()A.两个电阻值相差悬殊是不正常的,一定是测量时读错了数B.两个阻值不同是正常的,因为欧姆表测电阻的误差大C.两个阻值相差悬殊是不正常的,可能是出厂时把灯泡的功率写错了D.两个阻值相差悬殊是正常的,1210Ω是正常工作状态(温度很高)的电阻值,90Ω是常温下的阻值5.多用电表中“+”孔插_____(红、黑)表笔,电流是从该表笔流-—(填“进”或“出”)多用电表的,欧姆表内部电池的正极是接_____(填“红”或“黑”)表笔的。10.某人用多用电表按正确步骤测量一电阻阻值,指针指示位置如图3-79所示,则这只电阻阻值是_________,如果要用这个多用电表测量一个约200Ω的电阻,为了使测量结果比较准确,选择开关应置于欧姆档的______。(填“×l”、“×10”、“×100”、“×1k”或“×lOk”)。若选择开关置于直流电压100V档,指针指示的电压是_______V。若选择开关置于直流电2流50mA档,指针指示的电流是_______mA。3
