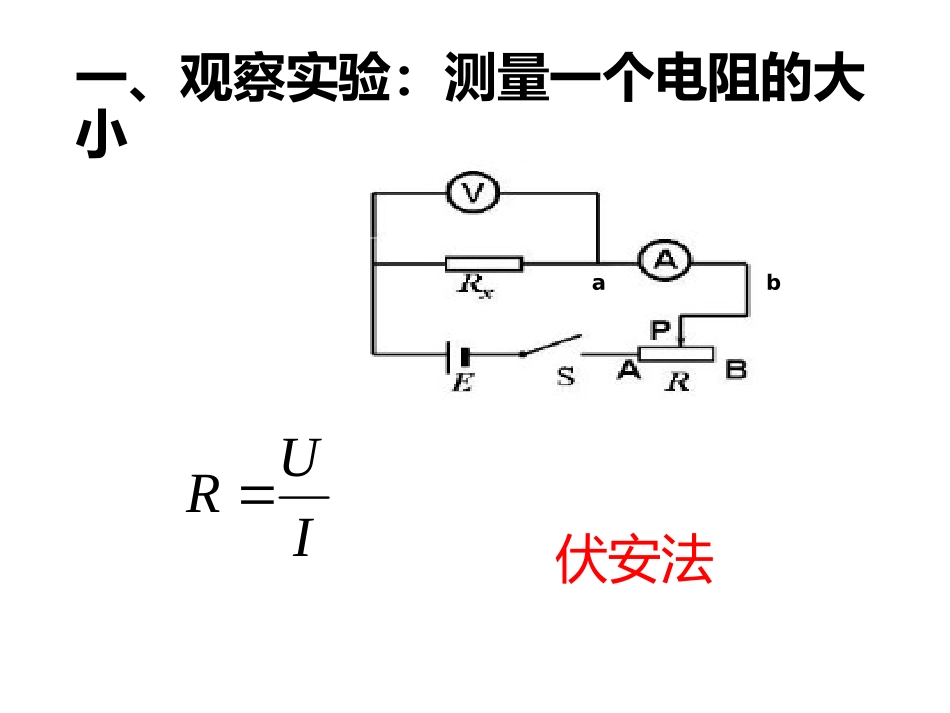

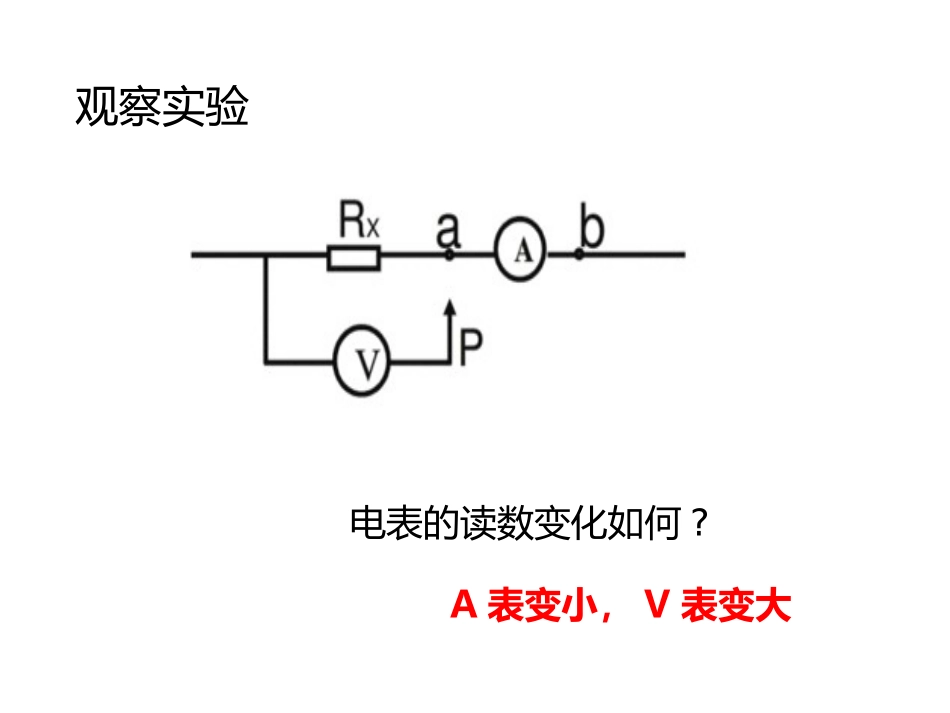

伏安法测电阻伏安法测电阻方泽桂一、观察实验：测量一个电阻的大小abIUR伏安法观察实验电表的读数变化如何?A表变小，V表变大二.测量电路分类电流表接在电压表两接线柱外侧，通常叫“外接法”电流表接在电压表两接线柱内侧，通常叫“内接法”AVRAVR因为电流表、电压表分别有分压、分流作用,因此两种方法测量电阻都有误差．IA1、电流表外接法结合电路，理论分析：ARxRvVARxIvIRx伏安法测电阻的误差分析电流表外接法电压表示数电流表示数测量值偏小，适于测量小阻值电阻.vRxUUARxVRxIIII测V+VRxURII说明：误差来源于电压表的分流，分流越小，误差越小．所以该电路适合测量小电阻，即VxRRRxRxURI真
AVR,,RAVxxxRRRRR即该值为临界值;,xAVRRR若,xAVRRR若,AVxRRR若大电阻-电流表内接法;小电阻-电流表外接法;内外接法均可;3、伏安法测电阻电路选择结论：大内偏大，小外偏小当内外接法相对误差相等时实验活动：选择合适的电流表接法测量一个阻值约为10欧姆的电阻阻值电源选择稳压输出I，输出直流电压3V，电压表选择0-3V量程（内阻约3KΩ），电流表选择0-0.6A量程（内阻约0.125Ω），你选择的电流表接法是什么？请在右侧虚线框内补齐电路。IAUvRx1234例题1：将上题中电阻换为测阻值约100Ω的金属电阻，其他仪器参数不变，试在右边方框内作出测量电路图（只作内外接法图示）课堂开始时候的实验中哪种接法结果比较准确？试触法：若不知道电阻值，可借助试触法来确定用哪种接法AVRxab1、若电流表示数变化比较明显，2、若电压表示数变化比较明显，所以要让电流表测真值，应采用内接法。所以要让电压表测真值，应采用外接法。AVRxAVRx外接法适合小电阻，测量值小于真实值内接法适合大电阻，测量值大于真实值小结：,xAVRRR大电阻xAVRRR，小电阻
