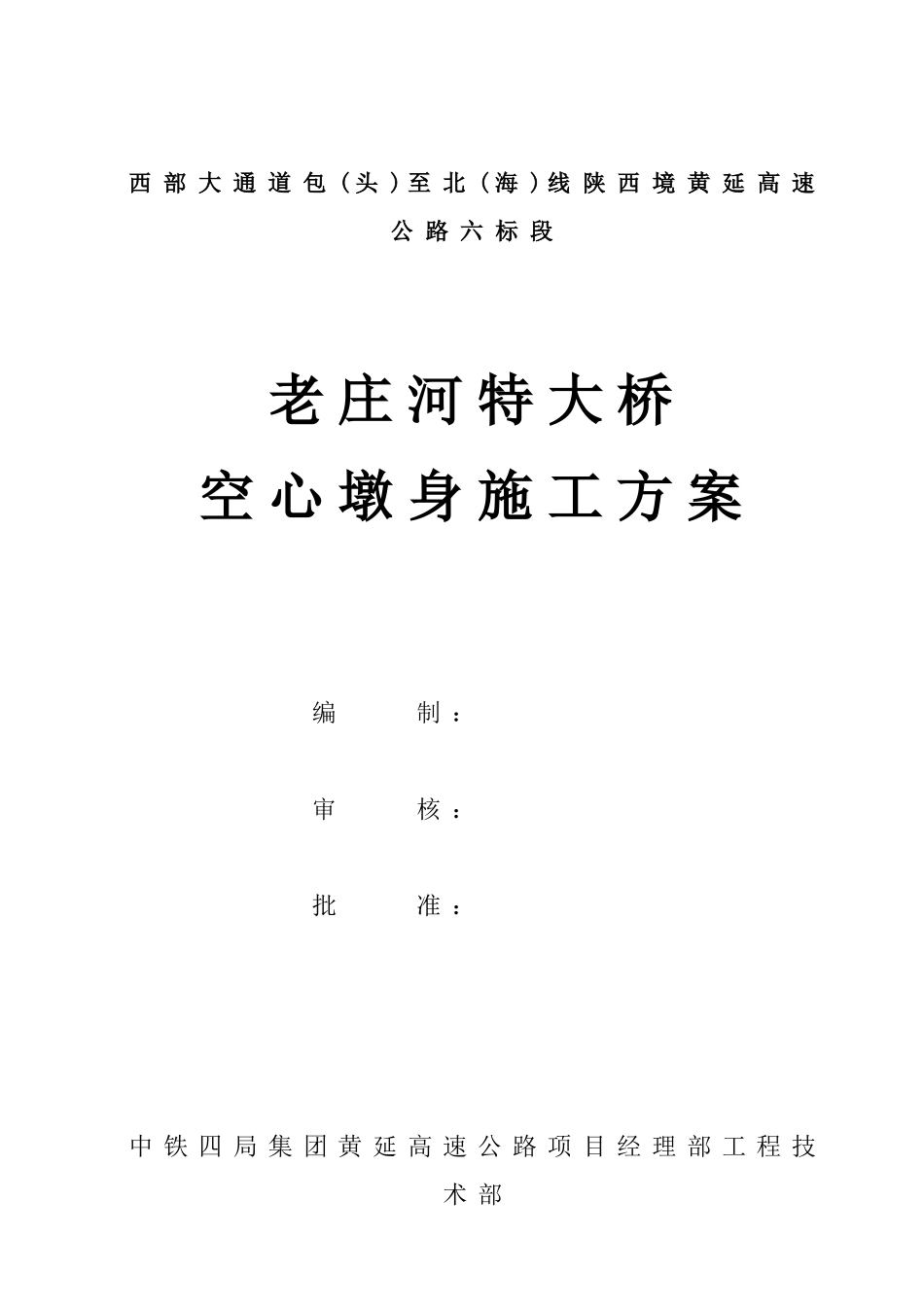

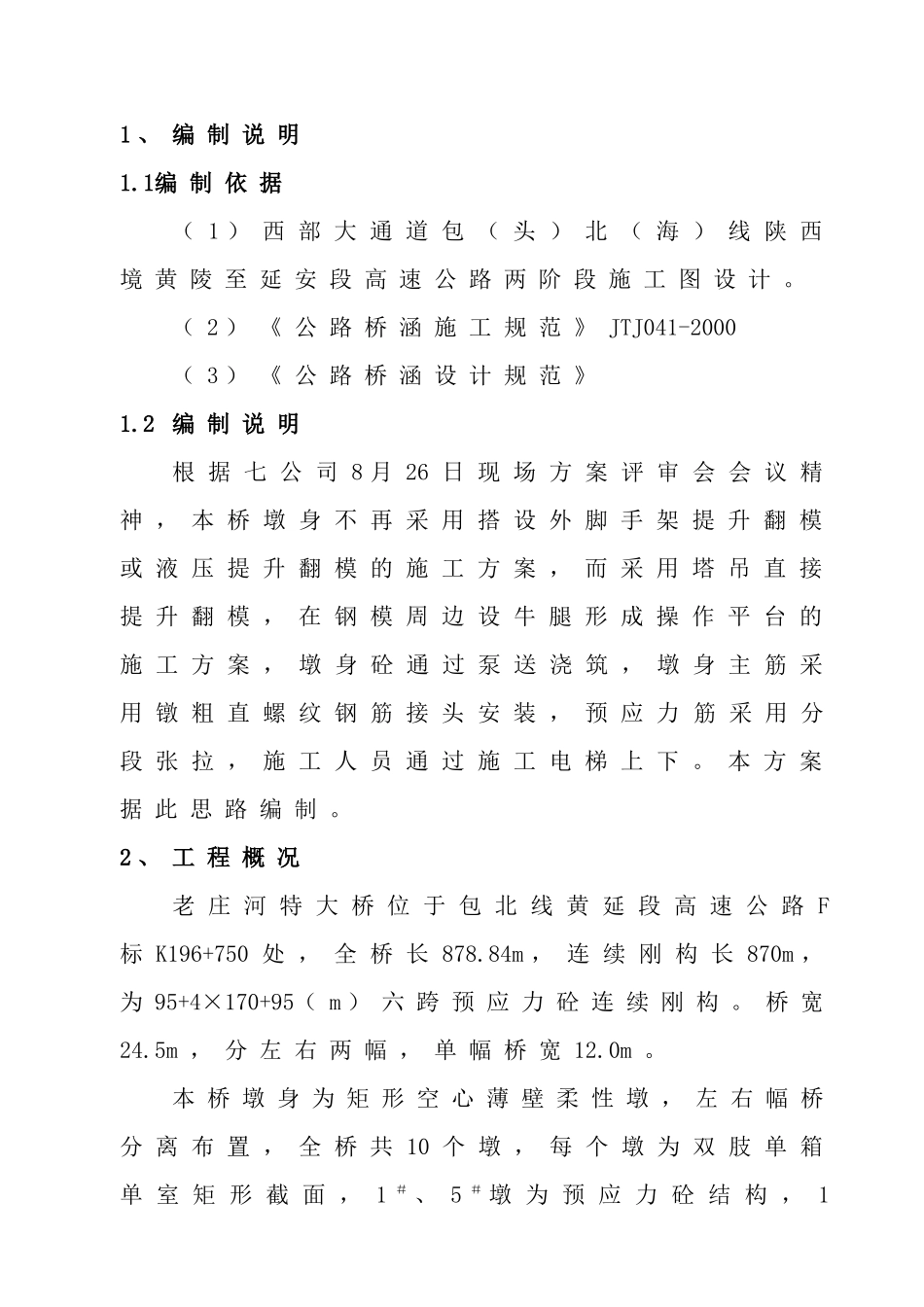

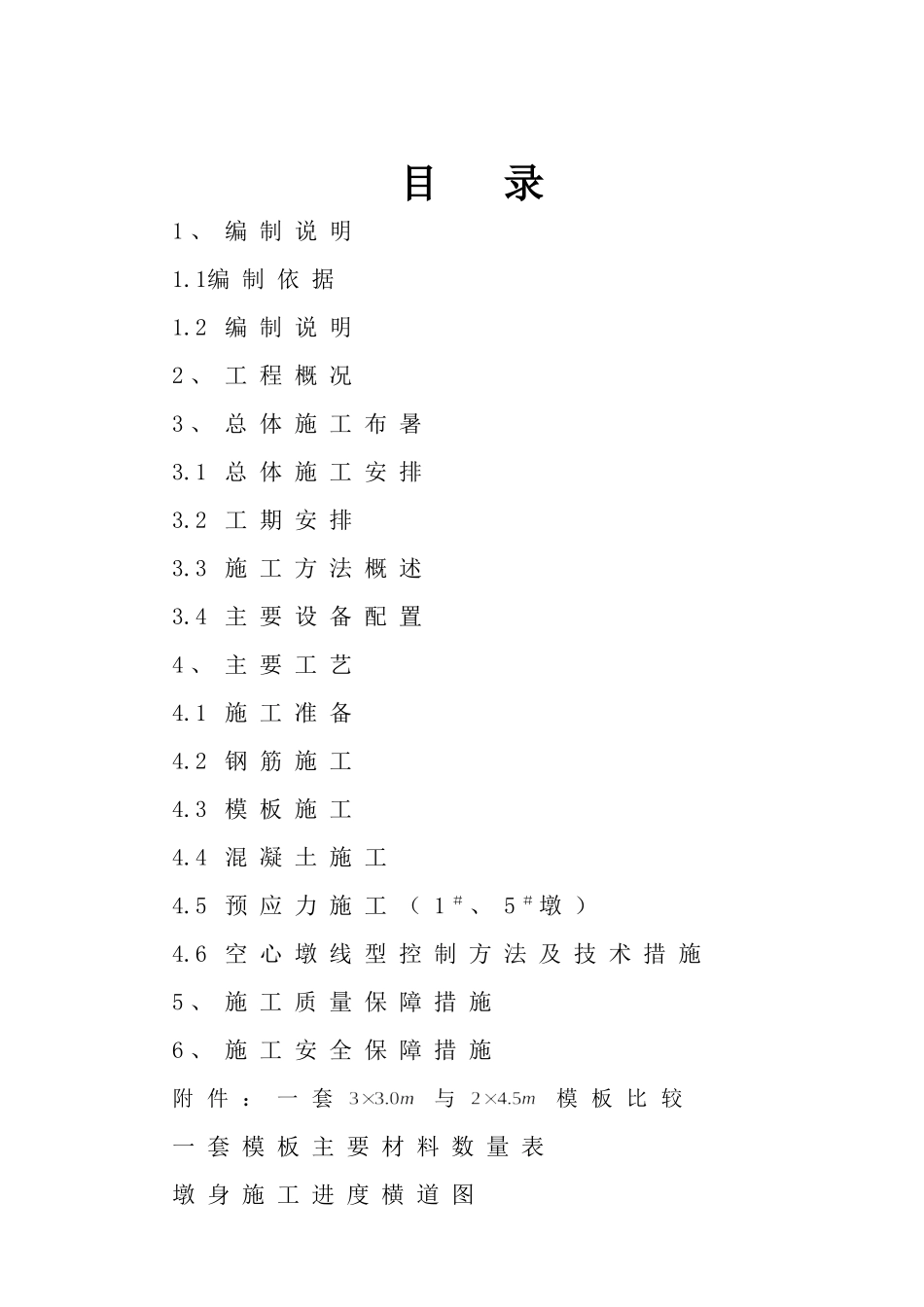

西部大通道包(头)至北(海)线陕西境黄延高速公路六标段老庄河特大桥空心墩身施工方案编制：审核：批准：中铁四局集团黄延高速公路项目经理部工程技术部目录1、编制说明1.1编制依据1.2编制说明2、工程概况3、总体施工布暑3.1总体施工安排3.2工期安排3.3施工方法概述3.4主要设备配置4、主要工艺4.1施工准备4.2钢筋施工4.3模板施工4.4混凝土施工4.5预应力施工（1＃、5＃墩）4.6空心墩线型控制方法及技术措施5、施工质量保障措施6、施工安全保障措施附件：一套与模板比较一套模板主要材料数量表墩身施工进度横道图1、编制说明1.1编制依据（1）西部大通道包（头）北（海）线陕西境黄陵至延安段高速公路两阶段施工图设计。（2）《公路桥涵施工规范》JTJ041-2000（3）《公路桥涵设计规范》1.2编制说明根据七公司8月26日现场方案评审会会议精神，本桥墩身不再采用搭设外脚手架提升翻模或液压提升翻模的施工方案，而采用塔吊直接提升翻模，在钢模周边设牛腿形成操作平台的施工方案，墩身砼通过泵送浇筑，墩身主筋采用镦粗直螺纹钢筋接头安装，预应力筋采用分段张拉，施工人员通过施工电梯上下。本方案据此思路编制。2、工程概况老庄河特大桥位于包北线黄延段高速公路F标K196+750处，全桥长878.84m，连续刚构长870m，为95+4×170+95（m）六跨预应力砼连续刚构。桥宽24.5m，分左右两幅，单幅桥宽12.0m。本桥墩身为矩形空心薄壁柔性墩，左右幅桥分离布置，全桥共10个墩，每个墩为双肢单箱单室矩形截面，1＃、5＃墩为预应力砼结构，1＃、3＃、5＃墩每肢尺寸为6.5×2.5m。2＃、4＃墩为钢筋砼结构，每肢尺寸为6.5×3.5m，并在距墩顶40m处设一道6.5m×0.8m的钢筋砼横系梁。每个墩身具体高度如下表所示：墩号1＃2＃3＃4＃5＃墩高（m）黄陵侧54.5890.8667.57105.0241.96延安侧54.4290.7467.43104.9742.043、总体施工布暑3.1总体施工安排为满足上部T构先合拢中跨（第3、4跨）后合拢边跨（第2、5跨，第1.6跨）的需要，墩身施工时优先安排2＃、3＃、4＃墩，后施工1＃、5＃墩。2＃、4＃墩施工完可将模板转至1＃、5＃墩。为满足上部T构合拢条件，同时减少梁体悬置时间长而带来的风险，按最终梁体合拢顺序先合拢中跨后合拢边跨（中跨、边跨间隔时间不宜太长）倒排工期可知，应先施工墩身较高的2＃、3＃、4＃墩，紧接着施工1＃、5＃墩。3.2工期安排墩身施工进度按0.7m/d的速度考虑，计划投入十二套模板(每个墩四套模板)，十二套模板先用于2＃、3＃、4＃墩，2＃墩身施工完毕，其模板用于1＃墩，4＃墩施工完毕，其模板用于5＃墩。本桥桥墩墩身工期计划从2004年1月20日～2004年8月20日止(包括春节20天的休假期)。施工进度横道图见附图。3.3施工方法概述本桥墩身采用塔吊提升大块钢模的方法施工。每肢墩柱模板均采用厂制定型大块钢模，一套3节，每节高3.0m；除墩底9m一次施工外，以上按3m/节循环施工。墩身钢筋在地面加工成型，塔吊提升到墩顶平台安装就位。主筋采用镦粗直螺纹钢筋接头，人工安装，每次安装高度9.0m；箍筋在墩顶的内外简易脚手架安装，每次安装高度9.0m。砼采用灌车运输，泵送入模，每次浇筑高度2×3m（1＃5＃墩每次52.2m3，2＃3＃4＃墩每次59.8m3）。施工人员通过施工电梯上下，每肢墩柱之间设置型钢横通道联系。墩身施工工艺流程如下：场地平整、施工放样电梯安装电梯安装底节9m钢筋绑扎、预埋件安装内、外模板支立塔吊基础施工塔吊准备电梯基础施工电梯进场检查、调整砼浇筑底节墩身施工3.4主要设备配置序号名称规格型号单位一个墩位用量全桥用量备注养生搭设内、外脚手架绑扎钢筋、安装予埋件安装上层横通道拆除底层横通道拆除底节内、外模板，整修、清洁检查砼浇筑养生支立内模、支立外模上节墩身循环施工1墩柱钢模3×3.0m套412厂制2钢筋挂梯1.4×1.2×9.2m付8162＃4＃墩0.6×1.2×9.2m付883＃墩3脚手钢管架10.5m付4123＃2＃4＃墩4墩柱向横通道：顺桥向4.7×1.2m付242＃4＃墩横桥向5.7×1.2m付24顺横向6.7×1.2m付223＃墩横桥向5.7×1.2m付225塔式吊机中联产TC5023型台15现场根据要求采购6施工升降机载重1.5t台15现场根据要求采购7砼输送泵HTB60.16.110S台14备用一台8砼输送泵管Ф125mm付159...
