项目介绍：为了解决河北某玻璃厂浮法玻璃工艺流程用氮气做保护气体的需要，该厂决定采用深冷法的成套空分设备建立一个氮气站
该厂选用国外知名PLC厂家设备做为控制系统，选用亚控公司的组态王作为上位监控
系统采用4台PLC分别控制三套空分制氮设备和一套汽化系统，使用三台装有组态王的上位机监控系统与PLC组成PLC通讯网络，这三台机器属并行配置，任何一台出问题都不会影响别的上位系统，大大提高了系统的稳定性系统要求：－使用上位监控软件对现场空分设备的进行数据采集，上位机通过专用电缆和PLC构成专用网络连接通讯；－采集的数据存储在组态王软件数据库中，方便历史数据查询、事故追忆；－三套制氮设备PLC控制相互独立、互不影响，通过公用系统向厂输内送氮气；－系统采用模块化控制设计，结构清晰，控制灵活；－本地可以显示查询空分系统的实时数据，也可把数据提供给上层访问；－要求组态软件有丰富的图形界面设计；－监控系统可靠性、稳定性

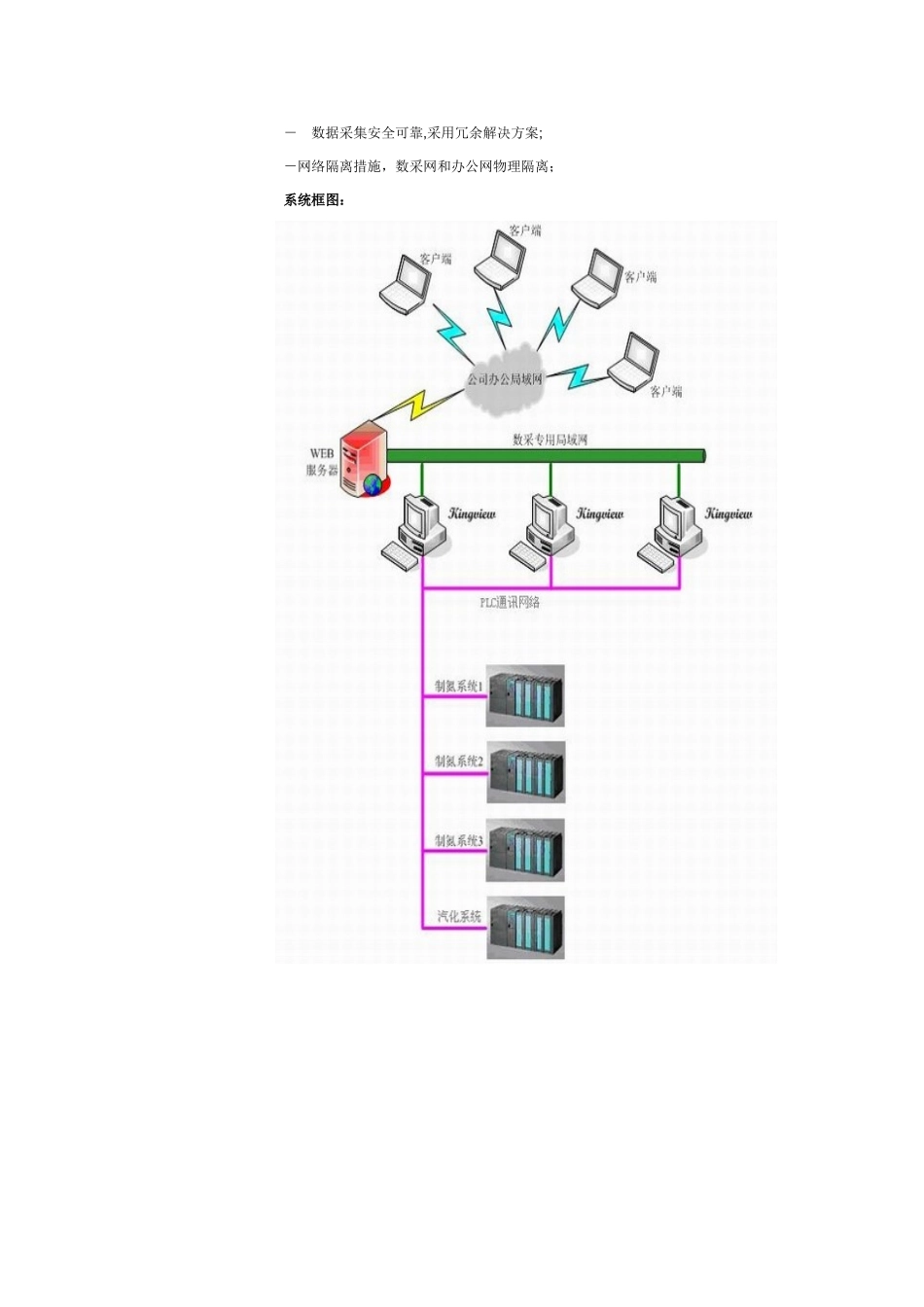

方案说明：在整个系统中，按照功能可划分为三个层次：现场控制层，数采监控层，应用层
现场控制层：采用国外知名的PLC系列产品，控制空分制氮系统和汽化系统的阀门、泵等设备
数采监控层：负责采集三个空分制氮系统和汽化系统共四台PLC上实时数据，上位机采用三台装有组态软件的监控系统安装三套无限点组态软件，采用并行架构，大大提高监控软件的稳定性
用户根据自身的权限大小可在任何一台上位机上查看数据，并对现场的阀门进行远程控制
系统还提供了关键参数的设置、阀门PID参数设置、实时、历史数据趋势查看、每日关键数据报表自动打印等功能
现场数采监控层中，分管理控制级和操作员级，对特别重要参数的设定，需要相应权限的管理人员来实施，而操作人员只有对现场一些基本的维持设备正常运行的参数进行修改的权限；应用层：中央控制层位于玻璃厂计算机中心，配备一台服务器，安装一套“64点+web”授权的组态王，与现场
