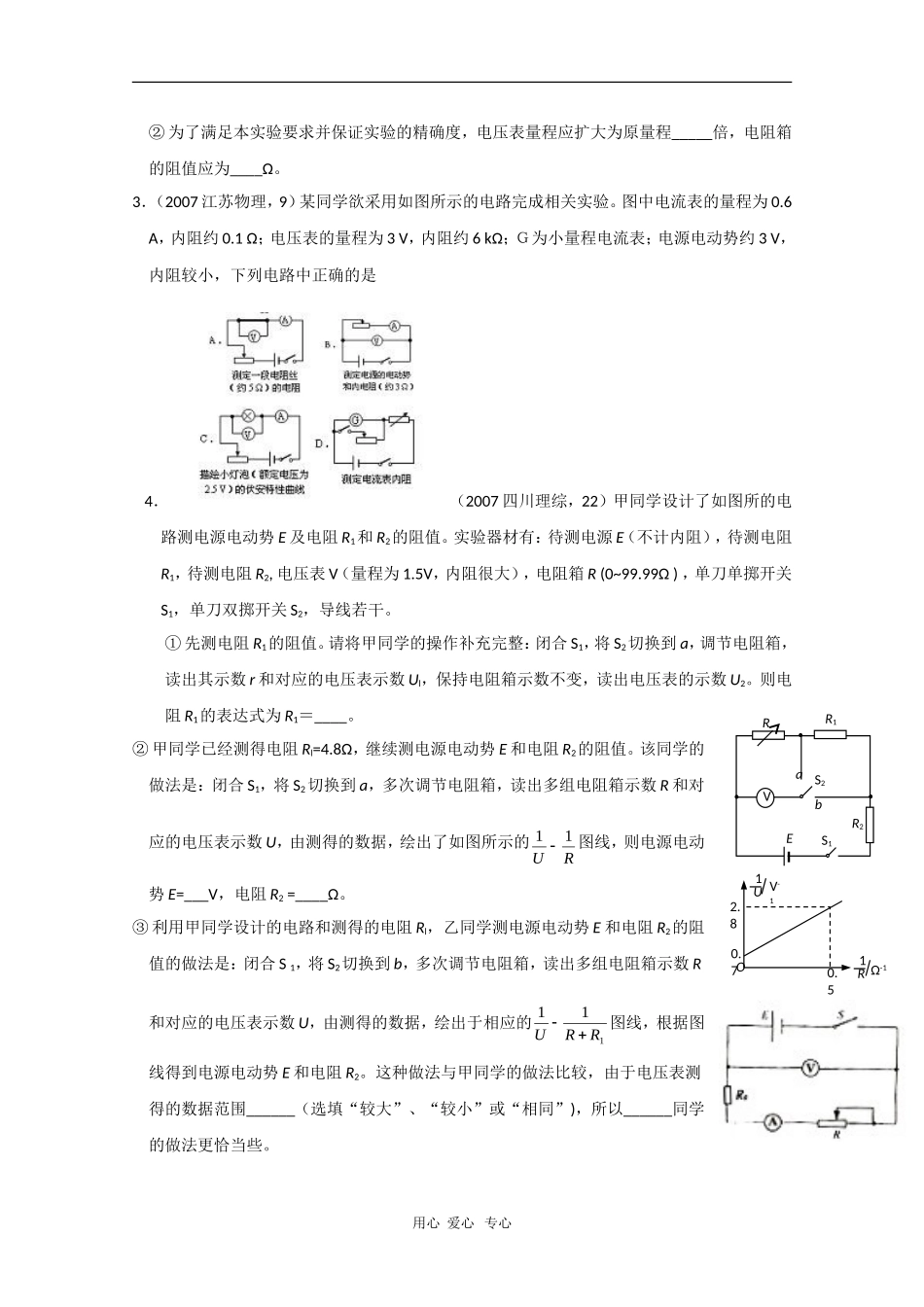

【实验八】测定电源的电动势和内阻1．（2007海南物理，13）图中电源电动势为E，内阻可忽略不计；电流表具有一定的内阻，电压表的内阻不是无限大，S为单刀双掷开关，R为待测电阻。当S向电压表一侧闭合时，电压表读数为U1，电流表读数为I1；当S向R一侧闭合时，电流表读数为I2。⑴根据已知条件与测量数据，可以得出待测电阻R=_____。⑵根据右图所给出的电路，在下图的各器件实物图之间画出连接的导线。2．（2007宁夏理综，22，15分）⑴由绝缘介质隔开的两个同轴的金属圆筒构成圆柱形电容器，如图所示。试根据你学到的有关平行板电容器电容的知识，推测影响圆柱形电容器的因素有_______。⑵利用伏安法测量干电池的电动势和内阻。现有的器材为：干电池：电动势约1.5V，符号电压表：量程1V，内阻998.3Ω，符号电流表：量程1A，符号滑动变阻器：最大阻值10Ω，符号电阻箱：最大阻值99999.9Ω符号单刀单掷开关1个，符号导线若干①设计测量电源电动势和内阻的电路并将它画在指定的方框内。要求在图中标出电压表、电流表的接线柱的正负。用心爱心专心VVmARSEVmAERSmAVAHR2R1②为了满足本实验要求并保证实验的精确度，电压表量程应扩大为原量程_____倍，电阻箱的阻值应为____Ω。3．（2007江苏物理，9）某同学欲采用如图所示的电路完成相关实验。图中电流表的量程为0.6A，内阻约0.1Ω；电压表的量程为3V，内阻约6kΩ；Ｇ为小量程电流表；电源电动势约3V，内阻较小，下列电路中正确的是4．（2007四川理综，22）甲同学设计了如图所的电路测电源电动势E及电阻R1和R2的阻值。实验器材有：待测电源E（不计内阻），待测电阻R1，待测电阻R2,电压表V（量程为1.5V，内阻很大），电阻箱R(0~99.99Ω)，单刀单掷开关S1，单刀双掷开关S2，导线若干。①先测电阻R1的阻值。请将甲同学的操作补充完整：闭合S1，将S2切换到a，调节电阻箱，读出其示数r和对应的电压表示数Ul，保持电阻箱示数不变，读出电压表的示数U2。则电阻R1的表达式为R1＝____。②甲同学已经测得电阻Rl=4.8Ω，继续测电源电动势E和电阻R2的阻值。该同学的做法是：闭合S1，将S2切换到a，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图所示的RU11图线，则电源电动势E=___V，电阻R2=____Ω。③利用甲同学设计的电路和测得的电阻Rl，乙同学测电源电动势E和电阻R2的阻值的做法是：闭合S1，将S2切换到b，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出于相应的111RRU图线，根据图线得到电源电动势E和电阻R2。这种做法与甲同学的做法比较，由于电压表测得的数据范围______（选填“较大”、“较小”或“相同”)，所以______同学的做法更恰当些。用心爱心专心VabES1S2RR1R2O0.52.80.71UV-11RΩ-15．（2009安徽理综，21Ⅱ，6分）用右图所示的电路，测定一节干电池的电动势和内阻。电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用。除电池、开关和导线外，可供使用的实验器材还有：（a）电流表（量程0.6A、3A）；（b）电压表（量程3V、15V）（c）定值电阻（阻值1、额定功率5W）（d）定值电阻（阻值10，额定功率10W）（e）滑动变阻器（阴值范围0--10、额定电流2A）（f）滑动变阻器（阻值范围0-100、额定电流1A）那么（1）要正确完成实验，电压表的量程应选择V，电流表的量程应选择A；R0应选择的定值电阻，R应选择阻值范围是的滑动变阻器。（2）引起该实验系统误差的主要原因是。6．（2009重庆理综，22）硅光电池是一种可将光能转换为电能的器件。某同学用题22图2所示电路探究硅光电池的路端电压U与总电流I的关系。图中R0为已知定值电阻，电压表视为理想电压表。①请根据题22图2，用笔画线代替导线将题22图3中的实验器材连接成实验电路。②若电压表2V的读数为0U，则I＝mA；③实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a。见题22图4，由此可知电池内阻（填“是”或“不是”）常数，短路电流为mA，电动势为V。④实验二：减小实验一中光的强度，重复实验，测得U-I曲线b，见题22图4.当滑...
