CFG桩基础质量交底VIP免费

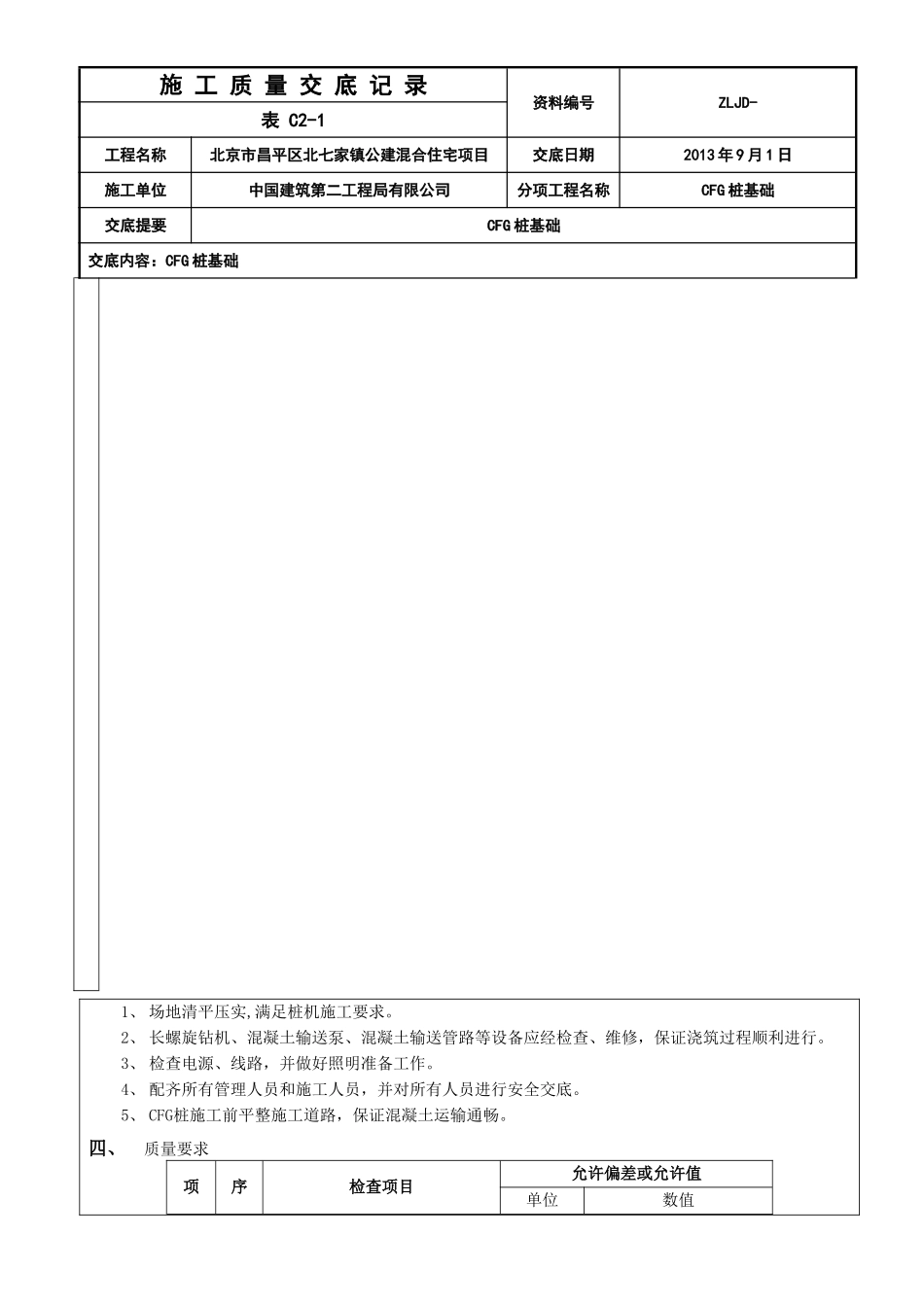

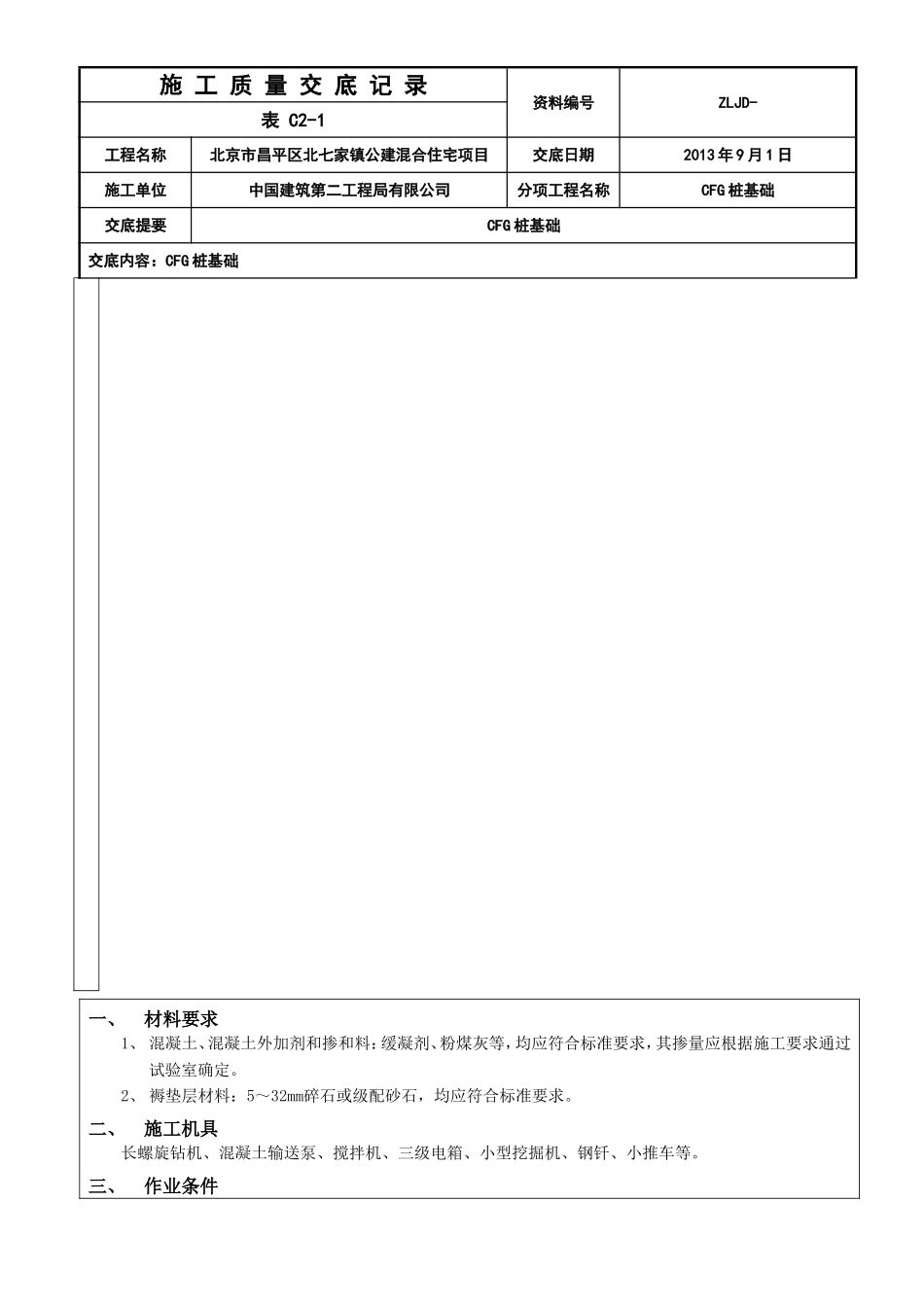

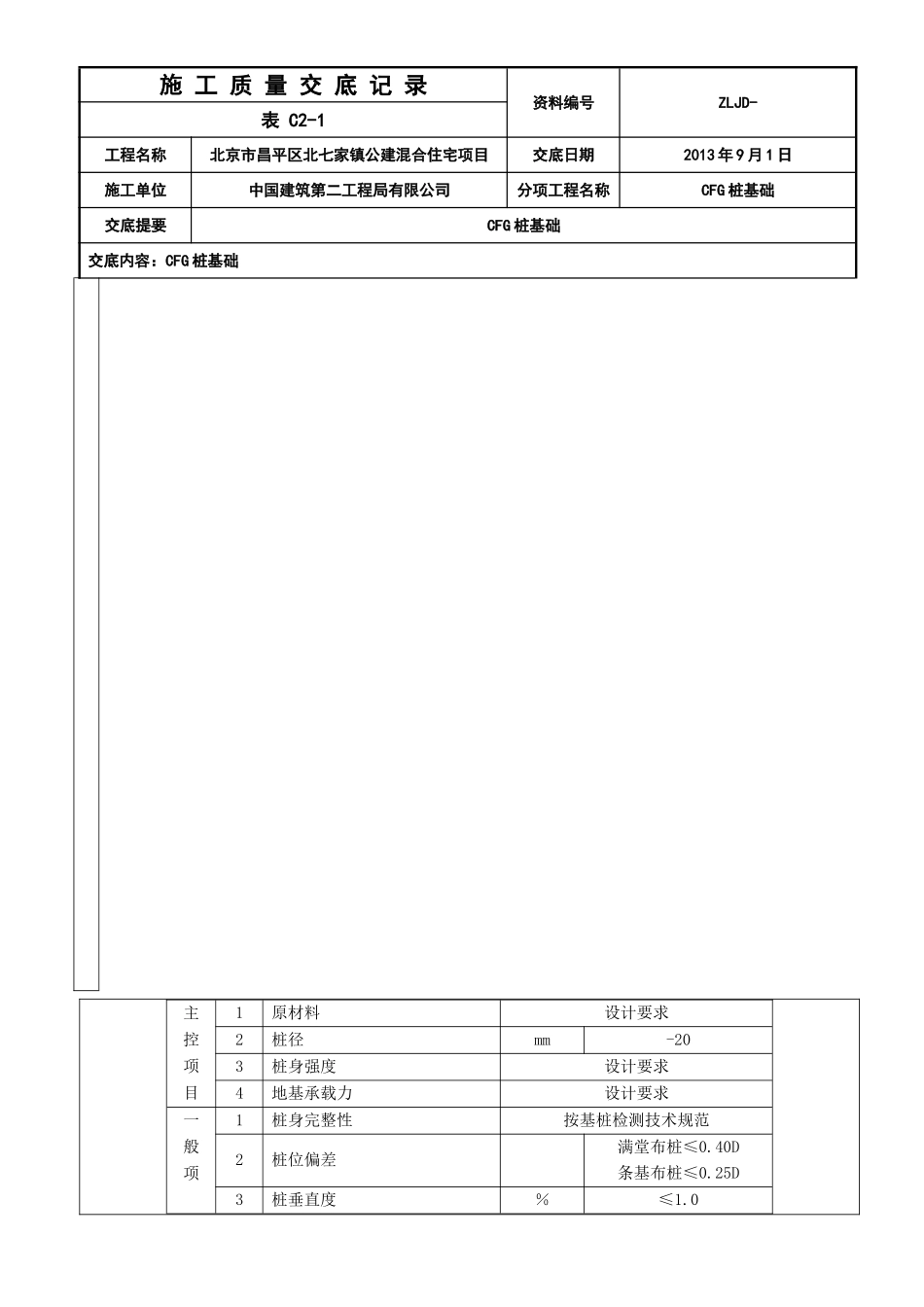

施工质量交底记录资料编号ZLJD-表C2-1工程名称北京市昌平区北七家镇公建混合住宅项目交底日期2013年9月1日施工单位中国建筑第二工程局有限公司分项工程名称CFG桩基础交底提要CFG桩基础交底内容：CFG桩基础一、材料要求1、混凝土、混凝土外加剂和掺和料：缓凝剂、粉煤灰等，均应符合标准要求，其掺量应根据施工要求通过试验室确定。2、褥垫层材料：5～32mm碎石或级配砂石，均应符合标准要求。二、施工机具长螺旋钻机、混凝土输送泵、搅拌机、三级电箱、小型挖掘机、钢钎、小推车等。三、作业条件施工质量交底记录资料编号ZLJD-表C2-1工程名称北京市昌平区北七家镇公建混合住宅项目交底日期2013年9月1日施工单位中国建筑第二工程局有限公司分项工程名称CFG桩基础交底提要CFG桩基础交底内容：CFG桩基础1、场地清平压实,满足桩机施工要求。2、长螺旋钻机、混凝土输送泵、混凝土输送管路等设备应经检查、维修，保证浇筑过程顺利进行。3、检查电源、线路，并做好照明准备工作。4、配齐所有管理人员和施工人员，并对所有人员进行安全交底。5、CFG桩施工前平整施工道路，保证混凝土运输通畅。四、质量要求项序检查项目允许偏差或允许值单位数值施工质量交底记录资料编号ZLJD-表C2-1工程名称北京市昌平区北七家镇公建混合住宅项目交底日期2013年9月1日施工单位中国建筑第二工程局有限公司分项工程名称CFG桩基础交底提要CFG桩基础交底内容：CFG桩基础主控项目1原材料设计要求2桩径mm-203桩身强度设计要求4地基承载力设计要求一般项1桩身完整性按基桩检测技术规范2桩位偏差满堂布桩≤0.40D条基布桩≤0.25D3桩垂直度％≤1.0施工质量交底记录资料编号ZLJD-表C2-1工程名称北京市昌平区北七家镇公建混合住宅项目交底日期2013年9月1日施工单位中国建筑第二工程局有限公司分项工程名称CFG桩基础交底提要CFG桩基础交底内容：CFG桩基础目4桩长mm+1005褥垫层夯填度≤0.9注：1.夯填度指夯实后的褥垫层厚度与虚体厚度的比值。2.桩径允许偏差负值是指个别断面五、CFG桩复合地基施工流程图设备、人员进场一测放桩位、材料采购→试桩施工→桩基顺序施工→清槽至桩顶标高→凿桩头→检测→褥垫层施工→退场。施工质量交底记录资料编号ZLJD-表C2-1工程名称北京市昌平区北七家镇公建混合住宅项目交底日期2013年9月1日施工单位中国建筑第二工程局有限公司分项工程名称CFG桩基础交底提要CFG桩基础交底内容：CFG桩基础单桩施工工艺流程：钻机就位→钻孔→终孔至设计深度→压灌混凝土→提钻并压灌混凝土至孔口。六、操作工艺1、放线：施工前根据放出的外墙轴线或外墙皮线，四周交点用钢钎打入地下，按照桩位布置图统一进行测放桩位线，桩位中心点用钎子插入地下，并用白灰明示，桩位偏差小于2cm。2、成孔：长螺旋钻机成孔，应匀速钻进，避免形成螺旋孔；成孔深度在钻杆上应有明确标记，成孔深度误差不超过0.1m，确保桩端进入持力层深度大于200mm；垂直度偏差小于l%。3、混凝土灌注：成孔至设计深度后，现场指挥员应通知钻机停钻提升钻杆，并同时通知司泵开始灌注混施工质量交底记录资料编号ZLJD-表C2-1工程名称北京市昌平区北七家镇公建混合住宅项目交底日期2013年9月1日施工单位中国建筑第二工程局有限公司分项工程名称CFG桩基础交底提要CFG桩基础交底内容：CFG桩基础凝土并保持连续灌注。灌注混凝土至桩顶时，应适当超过桩顶设计标高70cm左右(至槽面上30cm左右)八以保证桩顶标高和桩顶混凝土质量均符合设计要求；灌注混凝土之前，应检查管路是否顺畅稳固；每班第l根桩灌注前，应用水泥砂浆湿润管路。压灌混凝土时一次提钻高度小于25cm，混凝土埋钻高度大于1.0m；现场设专人负责检查混凝土灌注质量及意外情况的处理；商品混凝土进场后应立即灌注(2h内)，严禁长时间搁置；保证桩身混凝土至少24h养护，避兔扰动；施工过程中应认真填写施工记录，每台班或每日留取试块l～2组。4、清土及剔桩：（1）第一步清土在灌压桩施工完毕后立即将多余混凝土铲除；施工质量交底记录资料编号ZLJD-表C2-1工程名称北京市昌平区北七家镇公建混合住宅项目交底日期2013年9月1日施工单位中国建筑第二工程局有限公司分项工程名称CFG桩基础交...
