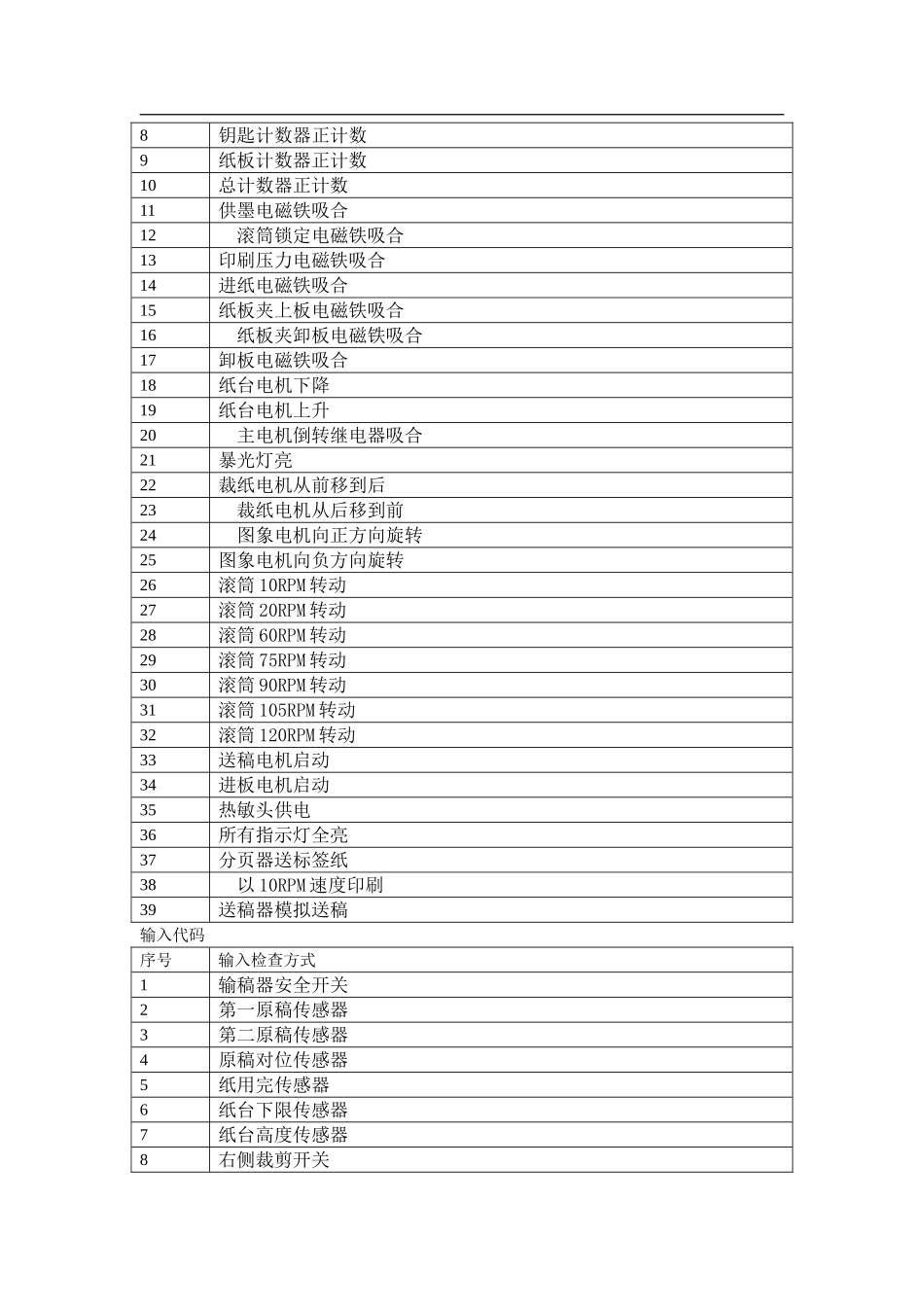

基士得耶5327及2200_第2页
2/3

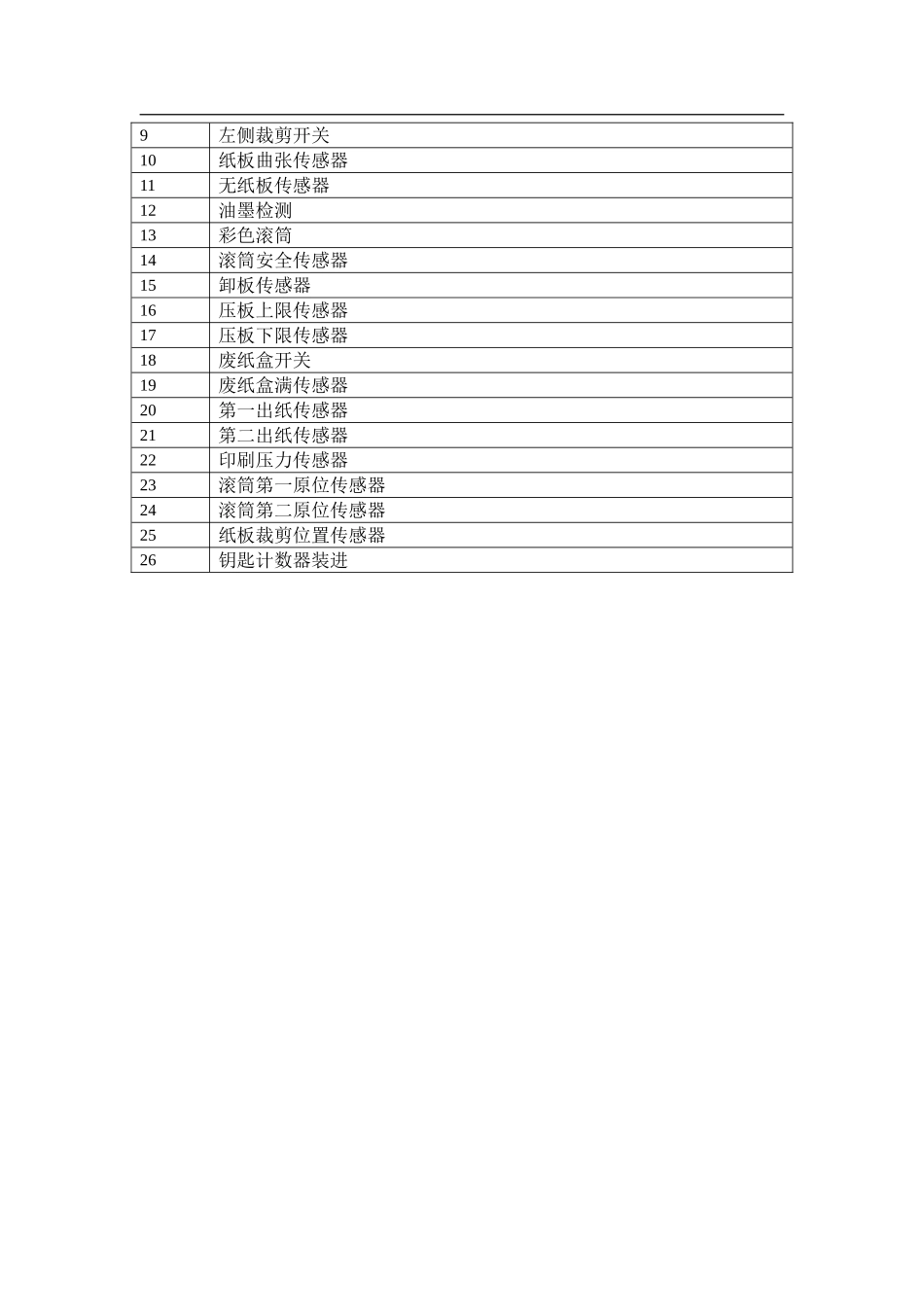

基士得耶5327及2200_第3页
3/3
基士得耶5323指示故障可能原因E01切刀部分故障切刀电机在2秒之内达不到左右切刀探测开关位置1驱动线切断2驱动部分故障3无电源E02纸台驱动部分故障当纸台升或降信号发出后,其下限传感器或纸台高度传感器仍未能改变状态1驱动蜗杆齿轮损坏2蜗杆齿轮字装螺钉损坏3无电源E03程序故障1可编程只读存谁储器损坏2控制印刷电路板损坏E04热敏头或电源组件的温度升高:当机器处于准备工作状态时,热敏头温度高于57度或电源组件温度高于85度1热敏电阻损坏2热敏头损坏3电源组件损坏E05图像移位部分故障1图像移位部分编码连接器未能接好2编码器损坏E06当出现卡纸或零件失效时,测速器测出电机速度不正常,从而切断主电机电源以防止机器损坏1卡纸(多纸)2时间脉冲产生器故障3主驱动电机损坏E07编程出现故障(PROM)可用输入/输出检查是否存储器的问题,若”E07”闪亮,表示只读存储器(ROM)损坏备注:若”E03”讯号闪亮时,变可用输入输出测试确认只读存储器(ROM)损坏E08热敏头脉动信号(ENL)不是标准信号输出,电源温度超过85度图象处理电路板损坏电源损坏(热敏保护破坏)序号输入检查方式1输稿器马达启动2原稿压力电磁铁3卸板马达启动4压板马达启动5转向辊离合器6抽风扇马达启动7吹风刀马达启动8钥匙计数器正计数9纸板计数器正计数10总计数器正计数11供墨电磁铁吸合12滚筒锁定电磁铁吸合13印刷压力电磁铁吸合14进纸电磁铁吸合15纸板夹上板电磁铁吸合16纸板夹卸板电磁铁吸合17卸板电磁铁吸合18纸台电机下降19纸台电机上升20主电机倒转继电器吸合21暴光灯亮22裁纸电机从前移到后23裁纸电机从后移到前24图象电机向正方向旋转25图象电机向负方向旋转26滚筒10RPM转动27滚筒20RPM转动28滚筒60RPM转动29滚筒75RPM转动30滚筒90RPM转动31滚筒105RPM转动32滚筒120RPM转动33送稿电机启动34进板电机启动35热敏头供电36所有指示灯全亮37分页器送标签纸38以10RPM速度印刷39送稿器模拟送稿输入代码序号输入检查方式1输稿器安全开关2第一原稿传感器3第二原稿传感器4原稿对位传感器5纸用完传感器6纸台下限传感器7纸台高度传感器8右侧裁剪开关9左侧裁剪开关10纸板曲张传感器11无纸板传感器12油墨检测13彩色滚筒14滚筒安全传感器15卸板传感器16压板上限传感器17压板下限传感器18废纸盒开关19废纸盒满传感器20第一出纸传感器21第二出纸传感器22印刷压力传感器23滚筒第一原位传感器24滚筒第二原位传感器25纸板裁剪位置传感器26钥匙计数器装进
