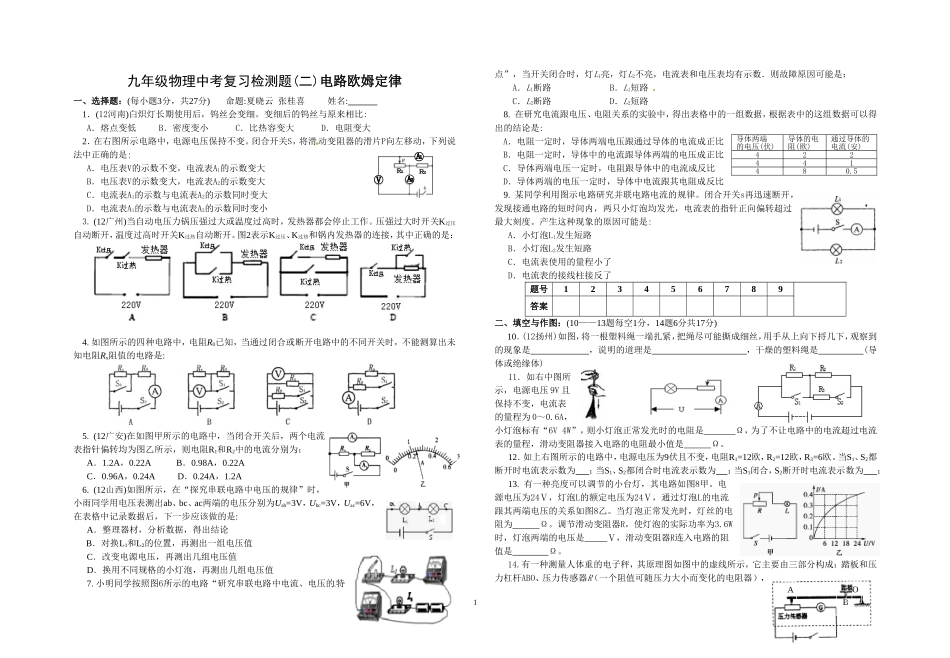

九年级物理中考复习检测题(二)电路欧姆定律一、选择题：(每小题3分，共27分)命题:夏晓云张桂喜姓名:1．(12河南)白炽灯长期使用后，钨丝会变细。变细后的钨丝与原来相比:A．熔点变低B．密度变小C．比热容变大D．电阻变大2．在右图所示电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是:A．电压表V的示数不变，电流表A1的示数变大B．电压表V的示数变大，电流表A2的示数变大C．电流表A1的示数与电流表A2的示数同时变大D．电流表A1的示数与电流表A2的示数同时变小3.(12广州)当自动电压力锅压强过大或温度过高时，发热器都会停止工作。压强过大时开关K过压自动断开，温度过高时开关K过热自动断开。图2表示K过压、K过热和锅内发热器的连接，其中正确的是：4.如图所示的四种电路中，电阻R0已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻Rx阻值的电路是:5.(12广安)在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为：A．1.2A，0.22AB．0.98A，0.22AC．0.96A，0.24AD．0.24A，1.2A6.(12山西)如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是:A．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值7.小明同学按照图6所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数．则故障原因可能是：A．L1断路B．L1短路C．L2断路D．L2短路8.在研究电流跟电压、电阻关系的实验中，得出表格中的一组数据，根据表中的这组数据可以得出的结论是:A．电阻一定时，导体两端电压跟通过导体的电流成正比B．电阻一定时，导体中的电流跟导体两端的电压成正比C．导体两端电压一定时，电阻跟导体中的电流成反比D．导体两端的电压一定时，导体中电流跟其电阻成反比9.某同学利用图示电路研究并联电路电流的规律。闭合开关s再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是:A．小灯泡L1发生短路B．小灯泡L2发生短路C．电流表使用的量程小了D．电流表的接线柱接反了题号123456789答案二、填空与作图：(10——13题每空1分，14题6分共17分)10．(12扬州)如图，将一根塑料绳一端扎紧，把绳尽可能撕成细丝，用手从上向下捋几下，观察到的现象是，说明的道理是，干燥的塑料绳是(导体或绝缘体)11．如右中图所示，电源电压9V且保持不变，电流表的量程为0～0.6A，小灯泡标有“6V4W”，则小灯泡正常发光时的电阻是Ω，为了不让电路中的电流超过电流表的量程，滑动变阻器接入电路的电阻最小值是Ω。12．如上右图所示的电路中，电源电压为9伏且不变，电阻R1=12欧，R2=12欧，R3=6欧。当S1、S2都断开时电流表示数为；当S1、S2都闭合时电流表示数为；当S1闭合，S2断开时电流表示数为；13.有一种亮度可以调节的小台灯，其电路如图8甲。电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图8乙。当灯泡正常发光时，灯丝的电阻为Ω。调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是Ⅴ，滑动变阻器R连入电路的阻值是Ω。14.有一种测量人体重的电子秤，其原理图如图中的虚线所示，它主要由三部分构成：踏板和压力杠杆ABO、压力传感器R（一个阻值可随压力大小而变化的电阻器），1导体两端的电压(伏)导体的电阻(欧)通过导体的电流(安)422441480.5ABO显示体重的仪表G（其实质是电流表），其中AO︰BO=5︰1。已知压力传感器的电阻与其所受压力的关系如下表所示：设踏板的杠杆组件的质量不计，接通电源后，压力传感器两端的电压恒为4.68V。则：⑴利用表中数据归纳出电阻R随压力F变化的函数关系式：；⑵该秤零刻度线(即踏板空载时的刻度线)应标在电流表刻度盘毫安处；⑶如果某人站在踏板上，电流表刻度盘示数为20mA，这个人的体重是。三、实验与探究：(15题4分、1...
