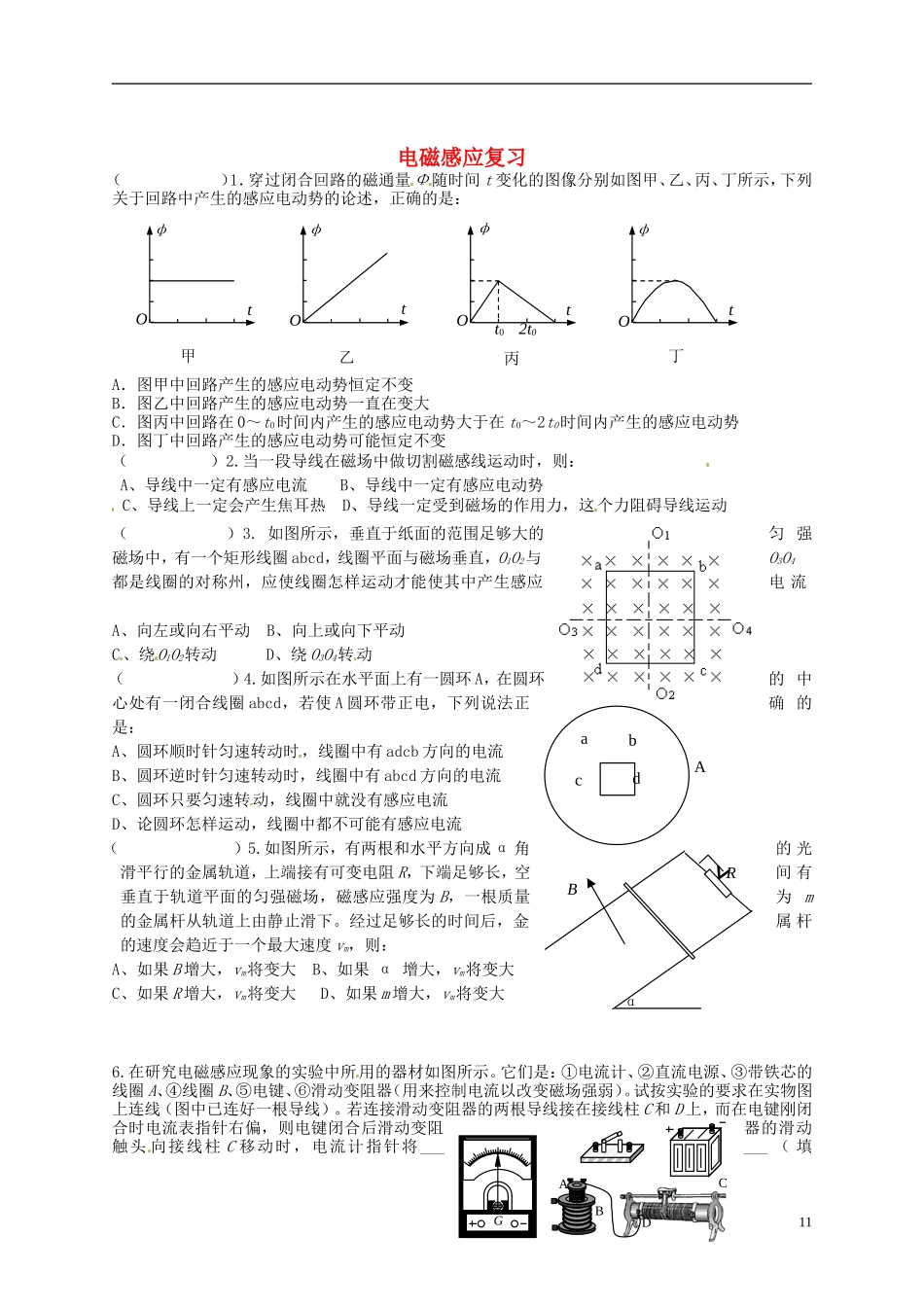

电磁感应复习（）1．穿过闭合回路的磁通量Φ随时间t变化的图像分别如图甲、乙、丙、丁所示，下列关于回路中产生的感应电动势的论述，正确的是：A．图甲中回路产生的感应电动势恒定不变B．图乙中回路产生的感应电动势一直在变大C．图丙中回路在0～t0时间内产生的感应电动势大于在t0～2t0时间内产生的感应电动势D．图丁中回路产生的感应电动势可能恒定不变（）2
当一段导线在磁场中做切割磁感线运动时，则：A、导线中一定有感应电流B、导线中一定有感应电动势C、导线上一定会产生焦耳热D、导线一定受到磁场的作用力，这个力阻碍导线运动（）3
如图所示，垂直于纸面的范围足够大的匀强磁场中，有一个矩形线圈abcd，线圈平面与磁场垂直，O1O2与O3O4都是线圈的对称州，应使线圈怎样运动才能使其中产生感应电流A、向左或向右平动B、向上或向下平动C、绕O1O2转动D、绕O3O4转动（）4
如图所示在水平面上有一圆环A，在圆环的中心处有一闭合线圈abcd，若使A圆环带正电，下列说法正确的是：A、圆环顺时针匀速转动时，线圈中有adcb方向的电流B、圆环逆时针匀速转动时，线圈中有abcd方向的电流C、圆环只要匀速转动，线圈中就没有感应电流D、论圆环怎样运动，线圈中都不可能有感应电流（）5
如图所示，有两根和水平方向成α角的光滑平行的金属轨道，上端接有可变电阻R，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感应强度为B，一根质量为m的金属杆从轨道上由静止滑下
经过足够长的时间后，金属杆的速度会趋近于一个最大速度vm，则：A、如果B增大，vm将变大B、如果α增大，vm将变大C、如果R增大，vm将变大D、如果m增大，vm将变大6
在研究电磁感应现象的实验中所用的器材如图所示
它们是：①电流计、②直流电源、③带铁芯的线圈A、④线圈B、⑤电键、⑥滑动变阻器（用来控制电流以改变磁场强弱）
试按实验的要求在实物图上连线（图
