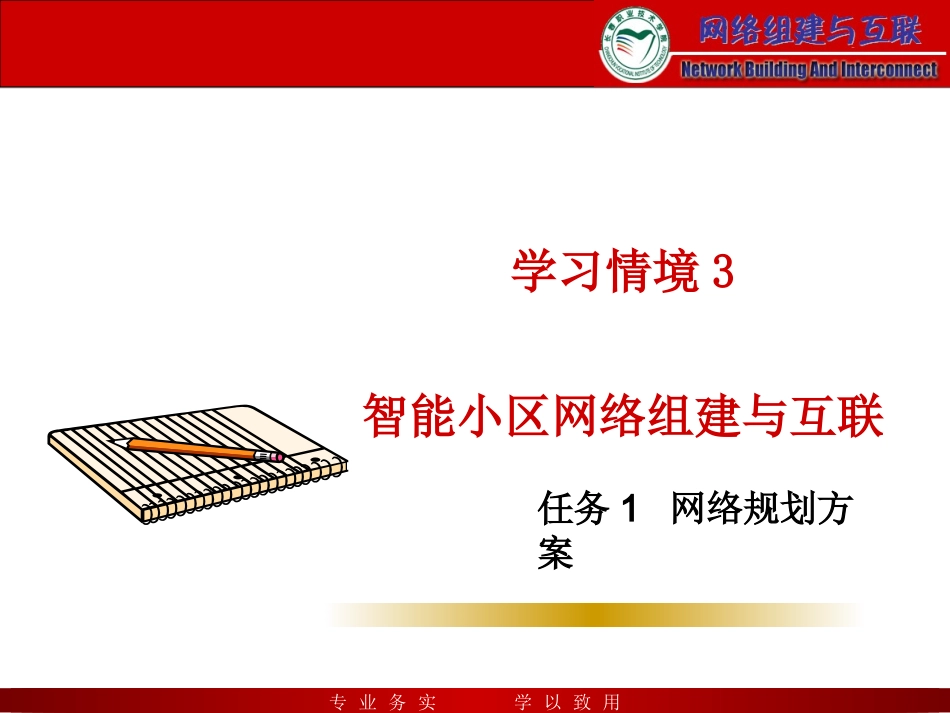

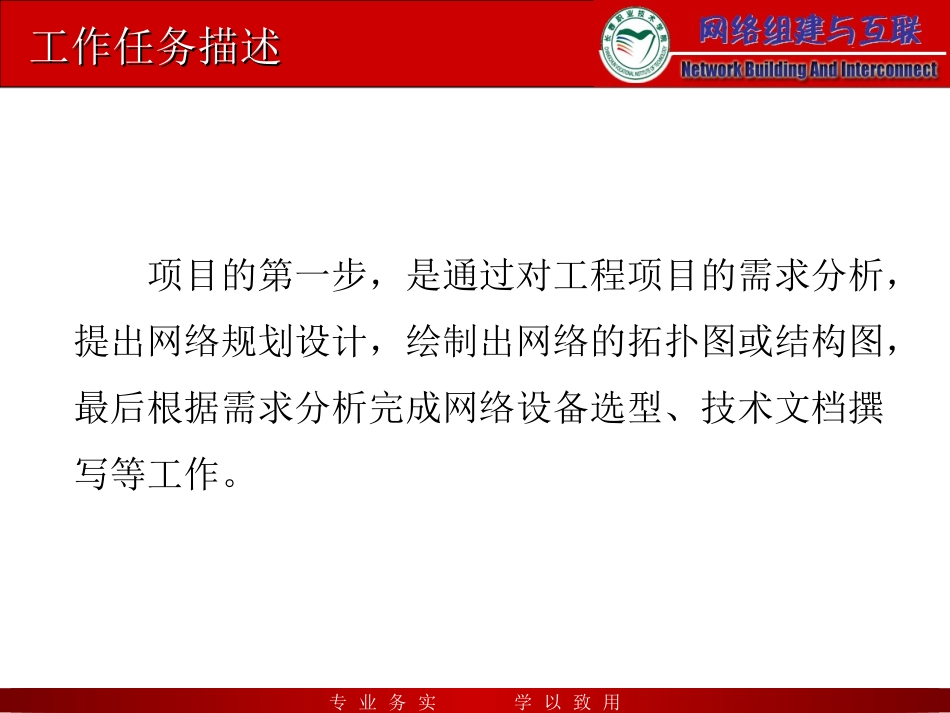

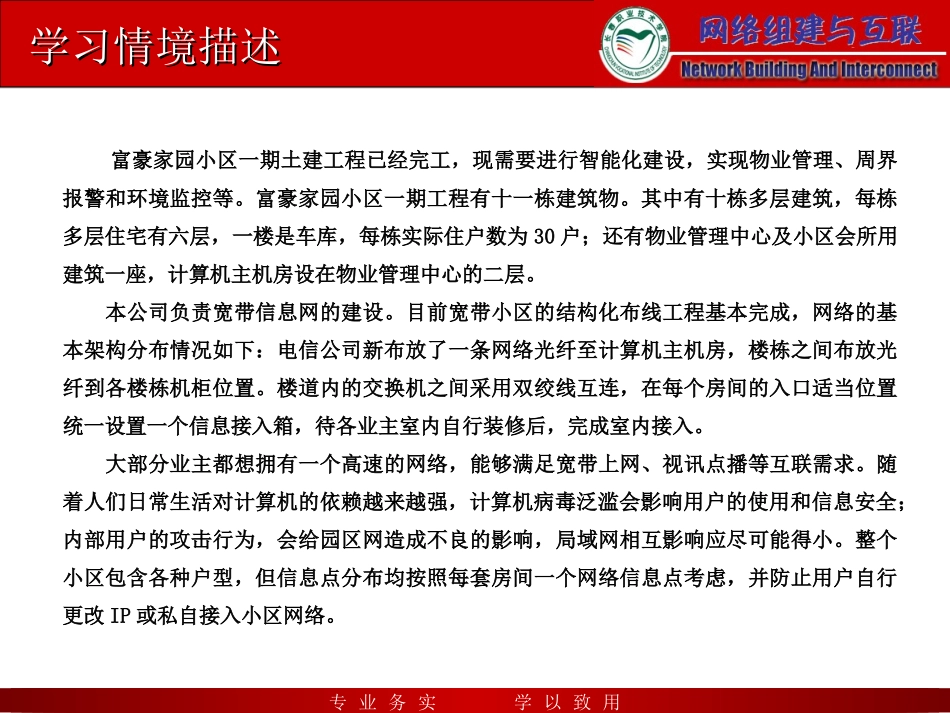

专业务实学以致用学习情境3智能小区网络组建与互联任务1网络规划方案专业务实学以致用富豪家园小区一期土建工程已经完工，现需要进行智能化建设，实现物业管理、周界报警和环境监控等。富豪家园小区一期工程有十一栋建筑物。其中有十栋多层建筑，每栋多层住宅有六层，一楼是车库，每栋实际住户数为30户；还有物业管理中心及小区会所用建筑一座，计算机主机房设在物业管理中心的二层。本公司负责宽带信息网的建设。目前宽带小区的结构化布线工程基本完成，网络的基本架构分布情况如下：电信公司新布放了一条网络光纤至计算机主机房，楼栋之间布放光纤到各楼栋机柜位置。楼道内的交换机之间采用双绞线互连，在每个房间的入口适当位置统一设置一个信息接入箱，待各业主室内自行装修后，完成室内接入。大部分业主都想拥有一个高速的网络，能够满足宽带上网、视讯点播等互联需求。随着人们日常生活对计算机的依赖越来越强，计算机病毒泛滥会影响用户的使用和信息安全；内部用户的攻击行为，会给园区网造成不良的影响，局域网相互影响应尽可能得小。整个小区包含各种户型，但信息点分布均按照每套房间一个网络信息点考虑，并防止用户自行更改IP或私自接入小区网络。学习情境描述学习情境描述专业务实学以致用项目的第一步，是通过对工程项目的需求分析，提出网络规划设计，绘制出网络的拓扑图或结构图，最后根据需求分析完成网络设备选型、技术文档撰写等工作。工作任务描述工作任务描述专业务实学以致用项目的分析以对客户的需求分析为主，通过对实际情况的了解和客户提出的需求进行分析。（1）用户通过小区网络以认证方式访问Internet。（2）互联网接入采用100M/1000M光纤接入。（3）提供该小区公网IP地址，根据用户数分配相关地址池。（4）要实现一定的安全性，通过VLAN隔离，禁止小区内部通过局域网互访。（5）各楼道设备通过光纤与汇聚机房互联。（6）用户通过DHCP方式自动获取IP等信息，以便访问Internet。（7）采用主流的TCP/IP协议对宽带网网络进行规划。（8）小区汇聚机房通过集群功能对楼道交换机进行管理。（9）小区汇聚机房启动STP和环路抑制。（10）满足当前主流网络设计的原则。需求分析需求分析专业务实学以致用VLAN规划原则（1）VLAN1一般予以保留，不分配给业务VLAN使用。（2）VLANID的预分配应成段分配。（3）如果VLANID足够用，尽量分配1000以下的VLANID。（4）分配VLAN时，每个用户一个VLAN。（5）管理VLAN一般也要统一，如都用VLAN4094。VLANVLAN规划规划专业务实学以致用VLAN规划表序号楼号VLAN号交换机位置11#2-492单元2楼22#50-973单元1楼33#98-1452单元3楼44#146-1933单元1楼55#194-2412单元2楼66#242-2891单元3楼77#290-3372单元2楼88#338-3852单元2楼99#386-4333单元1楼1010#434-4812单元2楼11物业中心4822楼合计11481VLANVLAN规划规划专业务实学以致用Loopback地址：管理员会使用该地址对路由器远程登录，该地址实际上起到了类似设备名称一类的功能。管理地址：也称互联地址，是指两台或多台网络设备相互连接的接口所需要的地址，如宽带远程接入服务器的设备管理地址。业务地址：用户拨号以后从宽带远程接入服务器设备上获取的公网地址。IPIP规划规划专业务实学以致用网络设计按功能一般分为三层：核心层、汇聚层、接入层。核心层：作为网络的核心部分，不仅要求实现高速的数据转发，而且要求性能高，容量大，具备高可靠性和高稳定性。汇聚层：要支持丰富的功能和特性。汇聚层要隔离接入层的各种变化对核心层的冲击。接入层：要提供大量的接入端口以及各种接入端口类型。提供强大的各类业务类型接入。拓扑图绘制拓扑图绘制专业务实学以致用电信宽带小区示意图拓扑图绘制拓扑图绘制专业务实学以致用智能化小区网络结构示意图拓扑图绘制拓扑图绘制专业务实学以致用对BRAS设备的选择上应考虑如下因素：1．具备高可靠性2．具备强大的扩充性3．安全性保证4．能提供多种特色的宽带服务及IP增值业务的能力5．支持多种接入方式及认证方式6．网络管理和业务开通能力7．升级能力网络设备选择网络设备选择宽带远程接入服务器专业务实学以致用考虑到小区节点数为低于2000...
