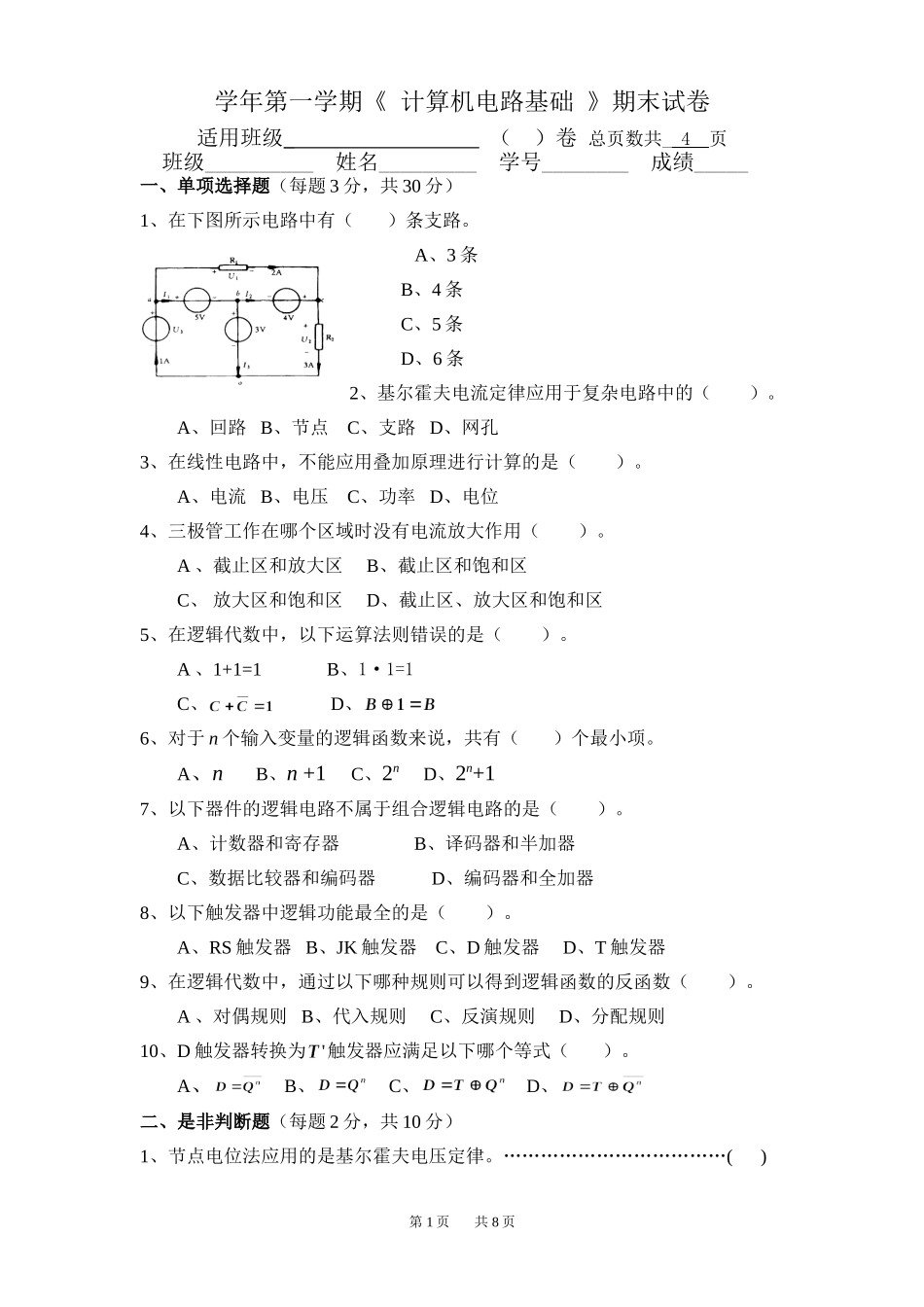

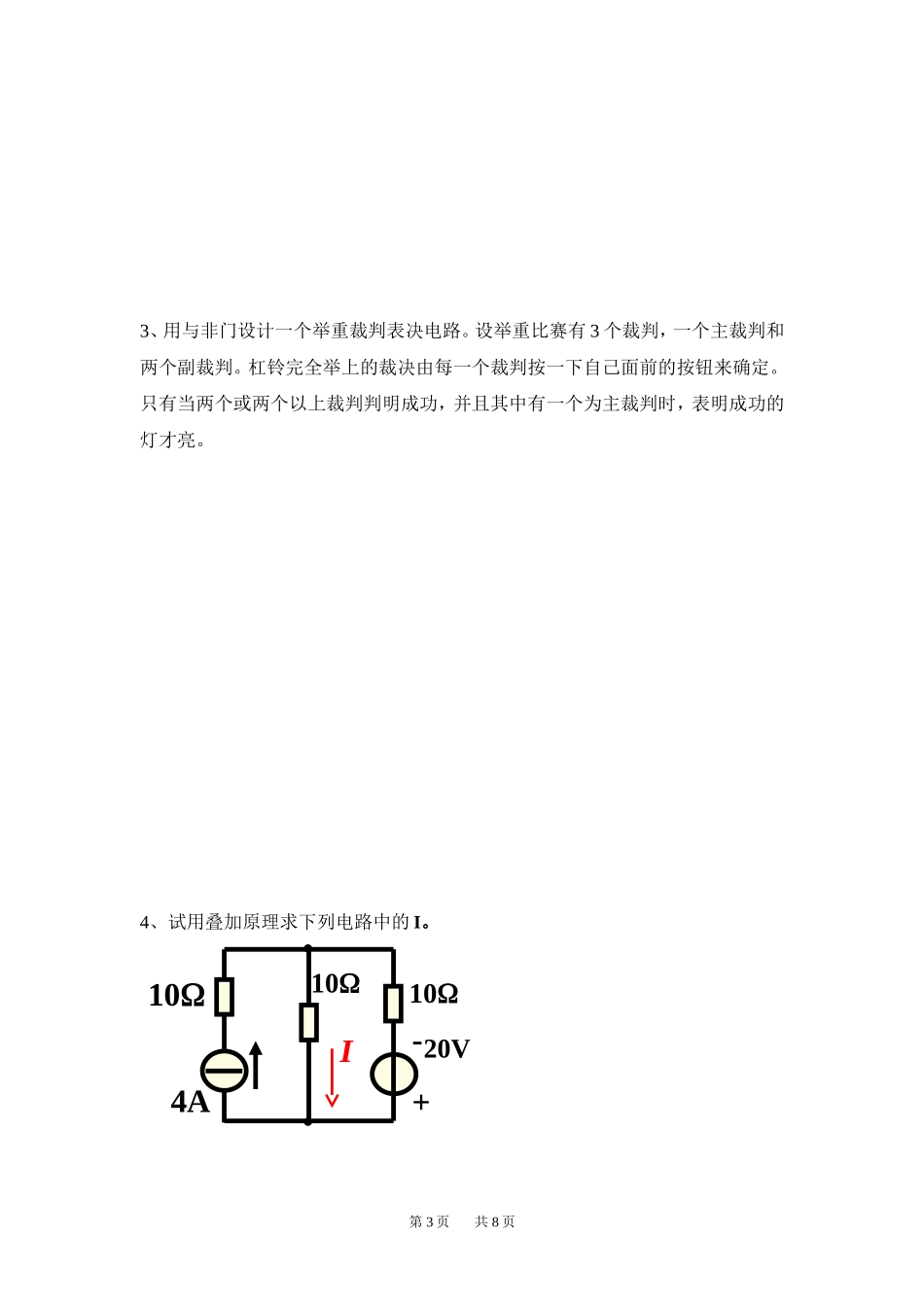

学年第一学期《计算机电路基础》期末试卷适用班级_（）卷总页数共_4页班级__________姓名_________学号________成绩_____一、单项选择题（每题3分，共30分）1、在下图所示电路中有（）条支路。A、3条B、4条C、5条D、6条2、基尔霍夫电流定律应用于复杂电路中的（）。A、回路B、节点C、支路D、网孔3、在线性电路中，不能应用叠加原理进行计算的是（）。A、电流B、电压C、功率D、电位4、三极管工作在哪个区域时没有电流放大作用（）。A、截止区和放大区B、截止区和饱和区C、放大区和饱和区D、截止区、放大区和饱和区5、在逻辑代数中，以下运算法则错误的是（）。A、1+1=1B、1·1=1C、D、6、对于n个输入变量的逻辑函数来说，共有（）个最小项。A、nB、n+1C、2nD、2n+17、以下器件的逻辑电路不属于组合逻辑电路的是（）。A、计数器和寄存器B、译码器和半加器C、数据比较器和编码器D、编码器和全加器8、以下触发器中逻辑功能最全的是（）。A、RS触发器B、JK触发器C、D触发器D、T触发器9、在逻辑代数中，通过以下哪种规则可以得到逻辑函数的反函数（）。A、对偶规则B、代入规则C、反演规则D、分配规则10、D触发器转换为触发器应满足以下哪个等式（）。A、B、C、D、二、是非判断题（每题2分，共10分）1、节点电位法应用的是基尔霍夫电压定律。………………………………()第1页共8页2、戴维南定理是把线性有源二端网络等效为理想电压源的形式。………()3、P型半导体和N型半导体是在半导体中掺入不同元素形成的。………()4、数字信号和模拟信号的区别在于信号是否随着时间连续变化。………()5、组合逻辑电路具有记忆和存储功能。……………………………………()三、填空题（每空1分，共10分）1、一个有m个节点的电路，应该有个独立节点。2、PN结的导电特性是。3、N进制需要用到个数码，基数是。4、逻辑函数的描述方法有、、、。5、优先编码器允许同时输入个以上编码信号，但只对其中信号进行编码。四、计算题（每题10分，共50分）1、数制转换（每小题5分，共10分）⑴将二进制数1101010.01转换为八进制数。⑵将十进制数44.375转换为二进制数。2、用卡诺图法化简逻辑函数第2页共8页3、用与非门设计一个举重裁判表决电路。设举重比赛有3个裁判，一个主裁判和两个副裁判。杠铃完全举上的裁决由每一个裁判按一下自己面前的按钮来确定。只有当两个或两个以上裁判判明成功，并且其中有一个为主裁判时，表明成功的灯才亮。4、试用叠加原理求下列电路中的I。第3页共8页+-10I4A20V10105、如图所示，应用基尔霍夫定律求解I1、I2、I3、U1、U2、U3的值。第4页共8页学年第一学期《计算机电路基础》期末试卷答案适用班级_（）卷总页数共_4页班级__________姓名_________学号________成绩_____一、单项选择题（每题3分，共30分）1、D2、B3、C4、B5、D6、C7、A8、B9、C10、A二、是非判断题（每题2分，共10分）1、×2、×3、×4、√5、×三、填空题（每空1分，共10分）1、m-12、单向导电性（正向导通，反向截止）3、N，N4、真值表、函数表达式、卡诺图、逻辑图5、2、优先权最高的四、计算题（每题10分，共70分）一、⑴解：1101010.01＝001101010.010＝(152.2)8（5分）⑵解：1、整数部分采用除基数取余数法，先得到的余数为低位，后得到的余数为高位。具体为：（2分）2、小数部分采用乘基数取整数法，先得到的整数为高位，后得到的整数为低位。（2分）第5页共8页0.375×2整数高位0.750………0=K－10.750×21.500………1=K－20.500×21.000………1=K－3低位244余数低位222………0=K0211………0=K125………1=K222………1=K321………0=K40………1=K5高位所以：(44.375)10＝(101100.011)2（1分）二、解：(1)由逻辑函数画出卡诺图如下：（6分）（其中：AB和CD的位置可调换。）（2）画包围圈合并最小项为：（4分）三、解：①设主裁判为变量A，副裁判分别为B和C；表示成功与否的灯为Y，根据逻辑要求列出真值表如下：（3分）②由真值表得出逻辑表达式为：（2分）③逻辑表达式经化简为：（3分）第6页共8页00ABL011011CD11000001100100110010111100④逻辑表达式转化为逻辑电路图为：（2分）四、解：根据叠加原理，电...
