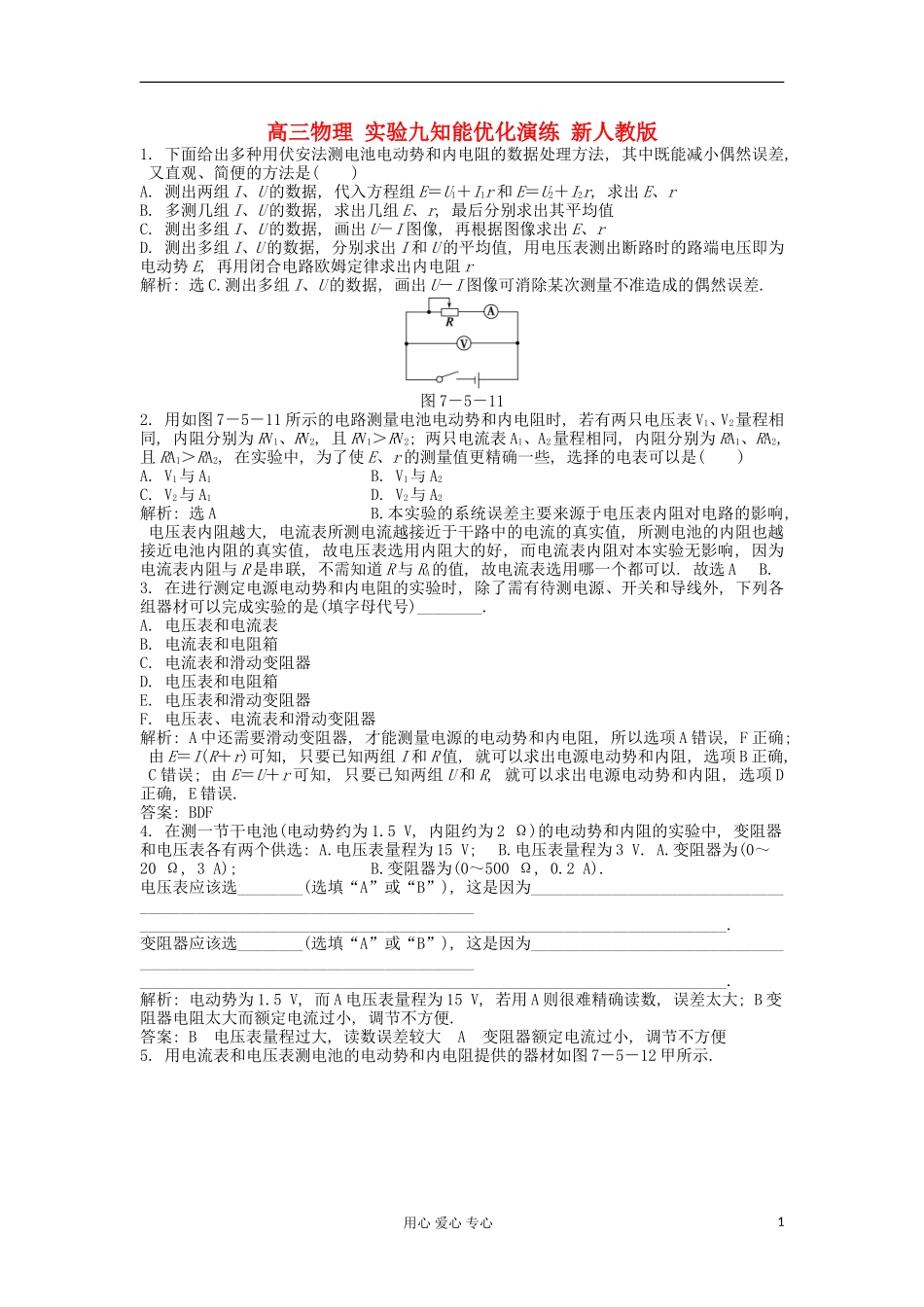

高三物理实验九知能优化演练新人教版1.下面给出多种用伏安法测电池电动势和内电阻的数据处理方法,其中既能减小偶然误差,又直观、简便的方法是()A.测出两组I、U的数据,代入方程组E＝U1＋I1r和E＝U2＋I2r,求出E、rB.多测几组I、U的数据,求出几组E、r,最后分别求出其平均值C.测出多组I、U的数据,画出U－I图像,再根据图像求出E、rD.测出多组I、U的数据,分别求出I和U的平均值,用电压表测出断路时的路端电压即为电动势E,再用闭合电路欧姆定律求出内电阻r解析:选C.测出多组I、U的数据,画出U－I图像可消除某次测量不准造成的偶然误差.图7－5－112.用如图7－5－11所示的电路测量电池电动势和内电阻时,若有两只电压表V1、V2量程相同,内阻分别为RV1、RV2,且RV1＞RV2;两只电流表A1、A2量程相同,内阻分别为RA1、RA2,且RA1＞RA2,在实验中,为了使E、r的测量值更精确一些,选择的电表可以是()A.V1与A1B.V1与A2C.V2与A1D.V2与A2解析:选AB.本实验的系统误差主要来源于电压表内阻对电路的影响,电压表内阻越大,电流表所测电流越接近于干路中的电流的真实值,所测电池的内阻也越接近电池内阻的真实值,故电压表选用内阻大的好,而电流表内阻对本实验无影响,因为电流表内阻与R是串联,不需知道R与RA的值,故电流表选用哪一个都可以.故选AB.3.在进行测定电源电动势和内电阻的实验时,除了需有待测电源、开关和导线外,下列各组器材可以完成实验的是(填字母代号)________.A.电压表和电流表B.电流表和电阻箱C.电流表和滑动变阻器D.电压表和电阻箱E.电压表和滑动变阻器F.电压表、电流表和滑动变阻器解析:A中还需要滑动变阻器,才能测量电源的电动势和内电阻,所以选项A错误,F正确;由E＝I(R＋r)可知,只要已知两组I和R值,就可以求出电源电动势和内阻,选项B正确,C错误;由E＝U＋r可知,只要已知两组U和R,就可以求出电源电动势和内阻,选项D正确,E错误.答案:BDF4.在测一节干电池(电动势约为1.5V,内阻约为2Ω)的电动势和内阻的实验中,变阻器和电压表各有两个供选:A.电压表量程为15V;B.电压表量程为3V.A.变阻器为(0～20Ω,3A);B.变阻器为(0～500Ω,0.2A).电压表应该选________(选填“A”或“B”),这是因为________________________________________________________________________________________________________________________________________________.变阻器应该选________(选填“A”或“B”),这是因为________________________________________________________________________________________________________________________________________________.解析:电动势为1.5V,而A电压表量程为15V,若用A则很难精确读数,误差太大;B变阻器电阻太大而额定电流过小,调节不方便.答案:B电压表量程过大,读数误差较大A变阻器额定电流过小,调节不方便5.用电流表和电压表测电池的电动势和内电阻提供的器材如图7－5－12甲所示.用心爱心专心1图7－5－12(1)用实线代表导线把图甲中的实物连接成测量电路.(两节干电池串联作为电源,图中有部分线段已连好)(2)图乙中的6个点表示实验测得的6组电流I、电压U的值,按照这些实验值作出U－I图线,由此图线求得的每节电池电动势E＝________V,每节电池的内阻r＝________Ω.(取3位有效数字)解析:(1)测量电路的实物连接图如图甲所示.(2)按照实验值作出的U－I图线如图乙所示.从图像可以得出,图线在U轴上的截距为2.96V,则每节电池的电动势为:E＝×2.96V＝1.48V.图线斜率的绝对值为:k＝≈0.727,即电源的内阻为:r电＝0.727Ω,每节电池的内阻为:r＝r电＝0.364Ω.答案:(1)见解析图(2)U－I图线见解析1.480.3646.(2011·高考四川理综卷)为测量一电源的电动势及内阻(1)在下列三个电压表中选一个改装成量程为9V的电压表A.量程为1V、内阻大约为1kΩ的电压表V1B.量程为2V、内阻大约为2kΩ的电压表V2C.量程为3V、内阻为3kΩ的电压表V3选择电压表________串联________kΩ的电阻可以改装成量程为9V的电压表.(2)利用一个电阻箱、一只开关、若干导线和改装好的电压表(此表用符号V1、V2或V3与一个电阻串联来表示,且可视为理想电压表),在虚线框内画出测量电源电动势及内阻的实验原理电路图.(3)根据以上实验原理电路图进行...
