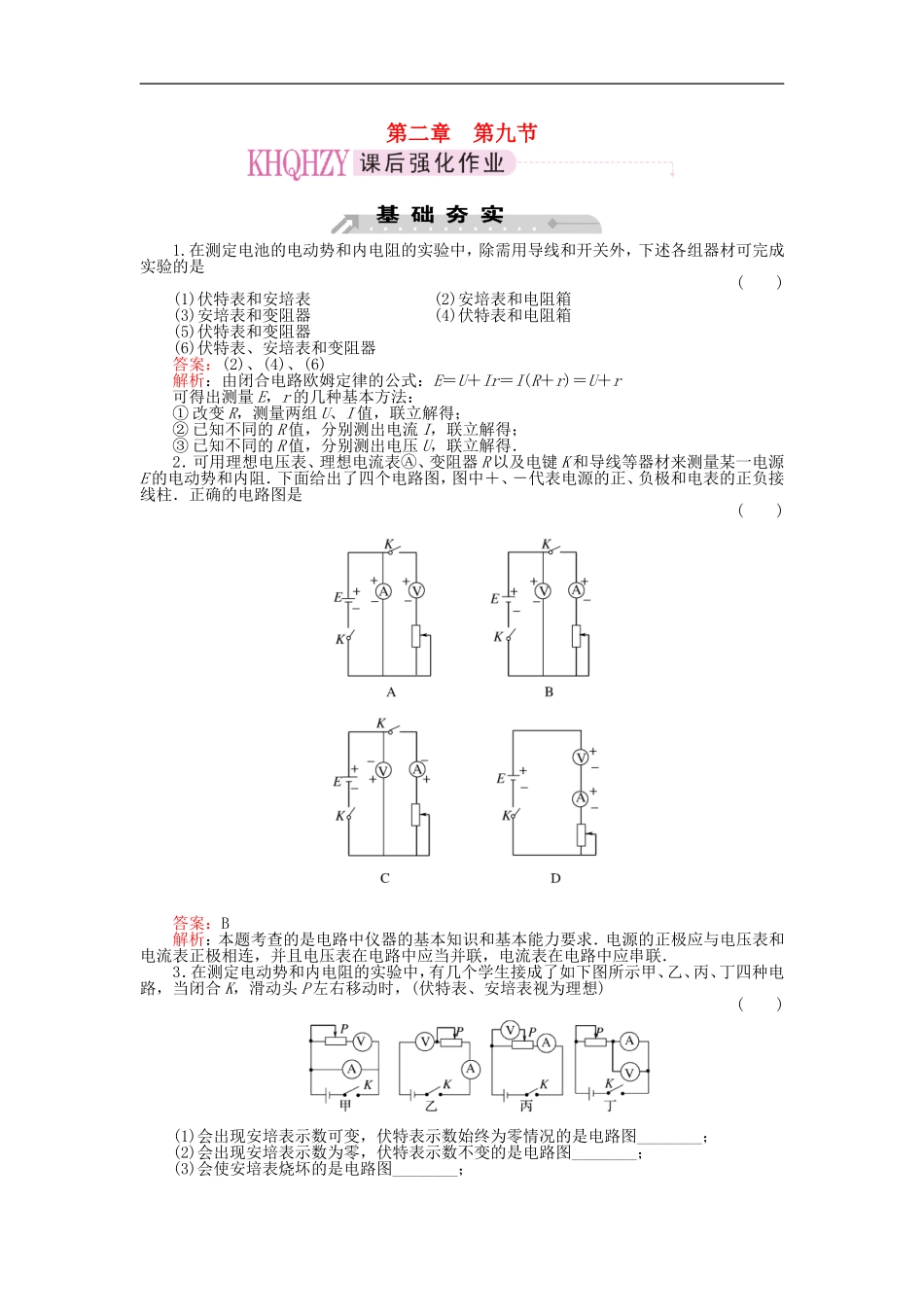

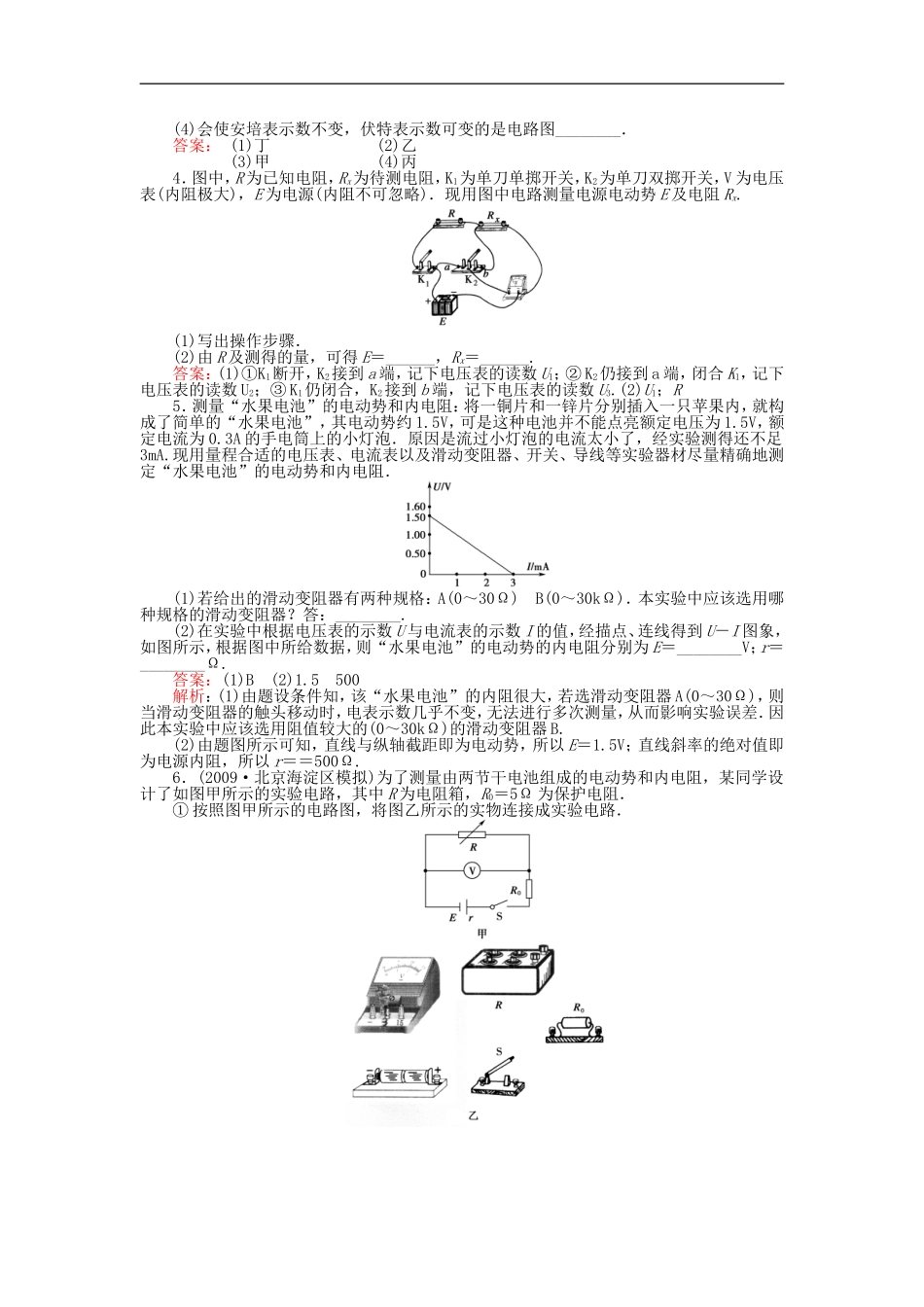

第二章第九节1.在测定电池的电动势和内电阻的实验中，除需用导线和开关外，下述各组器材可完成实验的是()(1)伏特表和安培表(2)安培表和电阻箱(3)安培表和变阻器(4)伏特表和电阻箱(5)伏特表和变阻器(6)伏特表、安培表和变阻器答案：(2)、(4)、(6)解析：由闭合电路欧姆定律的公式：E＝U＋Ir＝I(R＋r)＝U＋r可得出测量E，r的几种基本方法：①改变R，测量两组U、I值，联立解得；②已知不同的R值，分别测出电流I，联立解得；③已知不同的R值，分别测出电压U，联立解得．2．可用理想电压表、理想电流表Ⓐ、变阻器R以及电键K和导线等器材来测量某一电源E的电动势和内阻．下面给出了四个电路图，图中＋、－代表电源的正、负极和电表的正负接线柱．正确的电路图是()答案：B解析：本题考查的是电路中仪器的基本知识和基本能力要求．电源的正极应与电压表和电流表正极相连，并且电压表在电路中应当并联，电流表在电路中应串联．3．在测定电动势和内电阻的实验中，有几个学生接成了如下图所示甲、乙、丙、丁四种电路，当闭合K，滑动头P左右移动时，(伏特表、安培表视为理想)()(1)会出现安培表示数可变，伏特表示数始终为零情况的是电路图________；(2)会出现安培表示数为零，伏特表示数不变的是电路图________；(3)会使安培表烧坏的是电路图________；(4)会使安培表示数不变，伏特表示数可变的是电路图________．答案：(1)丁(2)乙(3)甲(4)丙4．图中，R为已知电阻，Rx为待测电阻，K1为单刀单掷开关，K2为单刀双掷开关，V为电压表(内阻极大)，E为电源(内阻不可忽略)．现用图中电路测量电源电动势E及电阻Rx.(1)写出操作步骤．(2)由R及测得的量，可得E＝______，Rx＝______.答案：(1)①K1断开，K2接到a端，记下电压表的读数U1；②K2仍接到a端，闭合K1，记下电压表的读数U2；③K1仍闭合，K2接到b端，记下电压表的读数U3.(2)U1；R5．测量“水果电池”的电动势和内电阻：将一铜片和一锌片分别插入一只苹果内，就构成了简单的“水果电池”，其电动势约1.5V，可是这种电池并不能点亮额定电压为1.5V，额定电流为0.3A的手电筒上的小灯泡．原因是流过小灯泡的电流太小了，经实验测得还不足3mA.现用量程合适的电压表、电流表以及滑动变阻器、开关、导线等实验器材尽量精确地测定“水果电池”的电动势和内电阻．(1)若给出的滑动变阻器有两种规格：A(0～30Ω)B(0～30kΩ)．本实验中应该选用哪种规格的滑动变阻器？答：________.(2)在实验中根据电压表的示数U与电流表的示数I的值，经描点、连线得到U－I图象，如图所示，根据图中所给数据，则“水果电池”的电动势的内电阻分别为E＝________V；r＝________Ω.答案：(1)B(2)1.5500解析：(1)由题设条件知，该“水果电池”的内阻很大，若选滑动变阻器A(0～30Ω)，则当滑动变阻器的触头移动时，电表示数几乎不变，无法进行多次测量，从而影响实验误差．因此本实验中应该选用阻值较大的(0～30kΩ)的滑动变阻器B.(2)由题图所示可知，直线与纵轴截距即为电动势，所以E＝1.5V；直线斜率的绝对值即为电源内阻，所以r＝＝500Ω.6．(2009·北京海淀区模拟)为了测量由两节干电池组成的电动势和内电阻，某同学设计了如图甲所示的实验电路，其中R为电阻箱，R0＝5Ω为保护电阻．①按照图甲所示的电路图，将图乙所示的实物连接成实验电路．②断开开关S，调整电阻箱的阻值，再闭合开关S，读取并记录电压表的示数及电阻箱接入电路中的阻值．多次重复上述操作，可得到多组电压值U及电阻值R，并以为纵坐标，以为横坐标，画出－的关系图线(该图线为一直线)，如图丙所示．由图线可求得电池组的电动势E＝________V，内阻r＝________Ω.(保留两位有效数字)答案：①见答图②2.9,1.1(或1.2)1.某同学欲采用如图所示的电路完成相关实验．图中电流表Ⓐ的量程为0.6A，内阻约0.1Ω；电压表的量程为3V，内阻约6kΩ；为小量程电流表；电源电动势约3V，内阻较小，下列电路中正确的是()答案：AB2．(2009·北京模拟)现有一特殊电池，它的电动势E约为9V，内阻r约为40Ω，已知该电池允许输出的最大电流为50mA.为了测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验，图中电流表的内阻RA...
