浙江省杭州市绿城育华中学九年级物理全册-作图题练习(无答案)--沪科版VIP免费

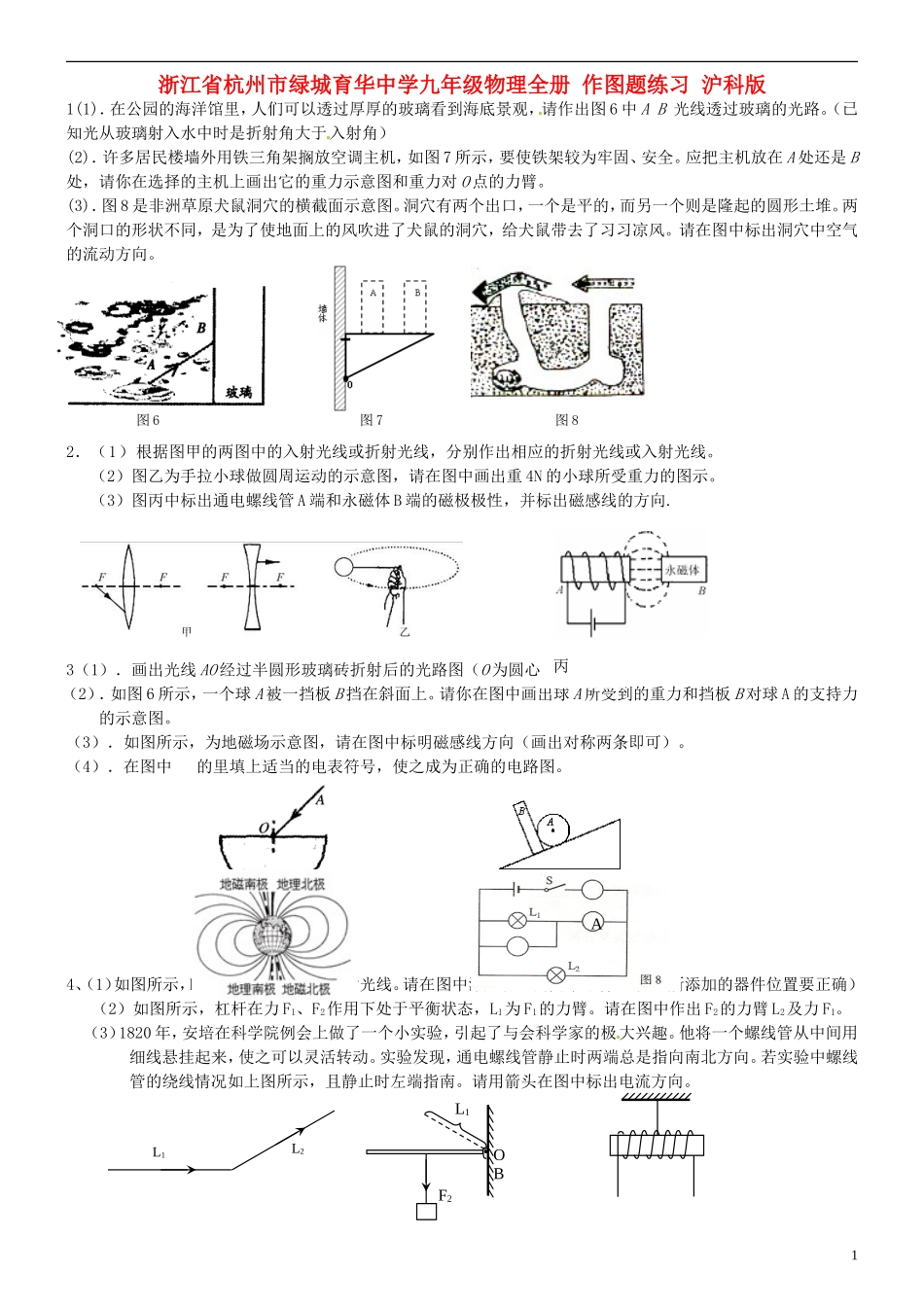

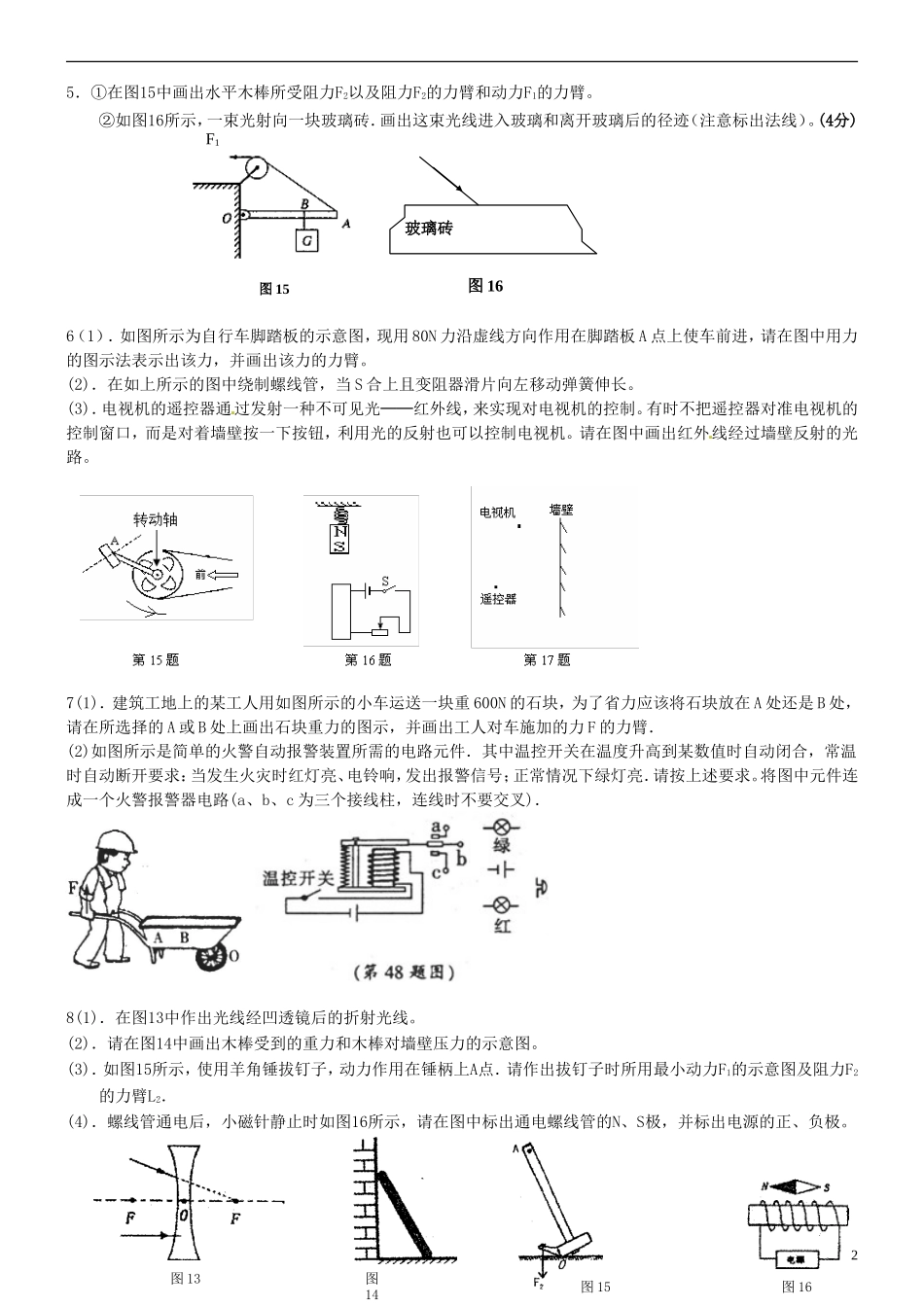

浙江省杭州市绿城育华中学九年级物理全册作图题练习沪科版1(1)．在公园的海洋馆里，人们可以透过厚厚的玻璃看到海底景观，请作出图6中AB光线透过玻璃的光路。（已知光从玻璃射入水中时是折射角大于入射角）(2)．许多居民楼墙外用铁三角架搁放空调主机，如图7所示，要使铁架较为牢固、安全。应把主机放在A处还是B处，请你在选择的主机上画出它的重力示意图和重力对O点的力臂。(3)．图8是非洲草原犬鼠洞穴的横截面示意图。洞穴有两个出口，一个是平的，而另一个则是隆起的圆形土堆。两个洞口的形状不同，是为了使地面上的风吹进了犬鼠的洞穴，给犬鼠带去了习习凉风。请在图中标出洞穴中空气的流动方向。2．（1）根据图甲的两图中的入射光线或折射光线，分别作出相应的折射光线或入射光线。（2）图乙为手拉小球做圆周运动的示意图，请在图中画出重4N的小球所受重力的图示。（3）图丙中标出通电螺线管A端和永磁体B端的磁极极性，并标出磁感线的方向.3（1）．画出光线AO经过半圆形玻璃砖折射后的光路图（O为圆心）（2）．如图6所示，一个球A被一挡板B挡在斜面上。请你在图中画出球A所受到的重力和挡板B对球A的支持力的示意图。（3）．如图所示，为地磁场示意图，请在图中标明磁感线方向（画出对称两条即可）。（4）．在图中的里填上适当的电表符号，使之成为正确的电路图。4、（1）如图所示，L1为入射光线，L2为出射光线。请在图中添加合理的光学器件。（注意所添加的器件位置要正确）（2）如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂。请在图中作出F2的力臂L2及力F1。（3）1820年，安培在科学院例会上做了一个小实验，引起了与会科学家的极大兴趣。他将一个螺线管从中间用细线悬挂起来，使之可以灵活转动。实验发现，通电螺线管静止时两端总是指向南北方向。若实验中螺线管的绕线情况如上图所示，且静止时左端指南。请用箭头在图中标出电流方向。1图6图7图8丙AL1L2F2L1OB5．①在图15中画出水平木棒所受阻力F2以及阻力F2的力臂和动力F1的力臂。②如图16所示，一束光射向一块玻璃砖．画出这束光线进入玻璃和离开玻璃后的径迹（注意标出法线）。(4分)6（1）．如图所示为自行车脚踏板的示意图，现用80N力沿虚线方向作用在脚踏板A点上使车前进，请在图中用力的图示法表示出该力，并画出该力的力臂。(2)．在如上所示的图中绕制螺线管，当S合上且变阻器滑片向左移动弹簧伸长。(3)．电视机的遥控器通过发射一种不可见光──红外线，来实现对电视机的控制。有时不把遥控器对准电视机的控制窗口，而是对着墙壁按一下按钮，利用光的反射也可以控制电视机。请在图中画出红外线经过墙壁反射的光路。7(1)．建筑工地上的某工人用如图所示的小车运送一块重600N的石块，为了省力应该将石块放在A处还是B处，请在所选择的A或B处上画出石块重力的图示，并画出工人对车施加的力F的力臂．(2)如图所示是简单的火警自动报警装置所需的电路元件．其中温控开关在温度升高到某数值时自动闭合，常温时自动断开要求：当发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮．请按上述要求。将图中元件连成一个火警报警器电路(a、b、c为三个接线柱，连线时不要交叉)．8(1)．在图13中作出光线经凹透镜后的折射光线。(2)．请在图14中画出木棒受到的重力和木棒对墙壁压力的示意图。(3)．如图15所示，使用羊角锤拔钉子，动力作用在锤柄上A点．请作出拔钉子时所用最小动力F1的示意图及阻力F2的力臂L2．(4)．螺线管通电后，小磁针静止时如图16所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极。2图13图14图15图16图15玻璃砖图16F1图8图79(1)．在图7中画出入射线AO的反射线，并标出反射角及度数。（2）．重为20牛的金属球静止在水平地面上，用力的图示法在图8中画出它所受的重力G。（3）．在图9中根据磁感线的方向，标出电源的正负极、通电螺线管和小磁针的N、S极。（4）．在图10所示电路的○里填上适当的电表符号，使电路能正常工作10（1）、重为6牛的小球用细线悬挂在天花板上，用力的图示法在图7中画出它所受的重力G。（2）、在图8中，标出通电螺线管和小磁针的N、S极及磁感线的方向。（...
