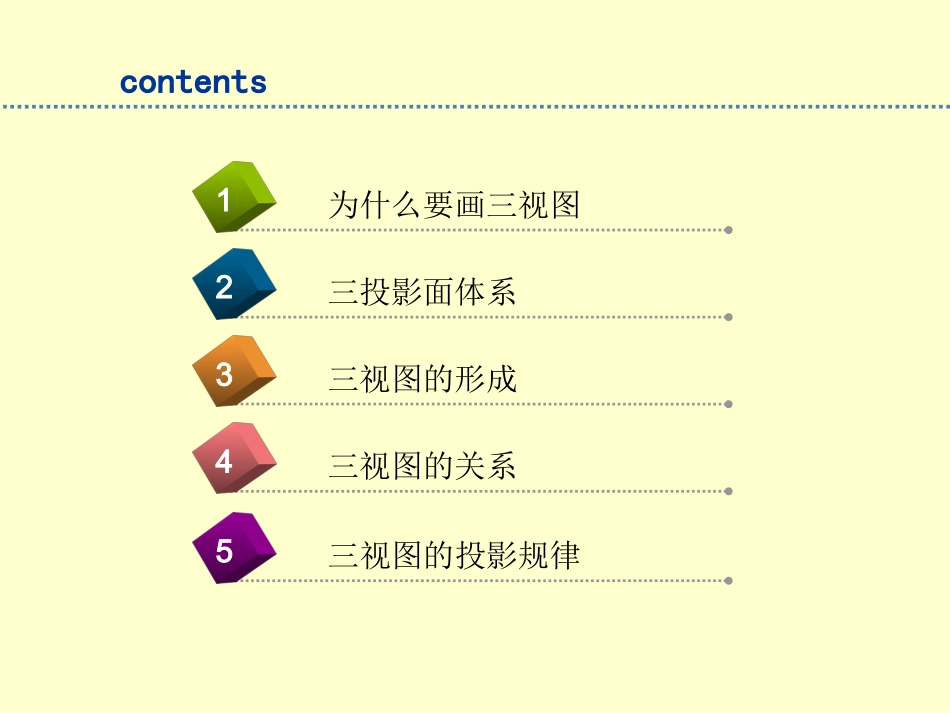

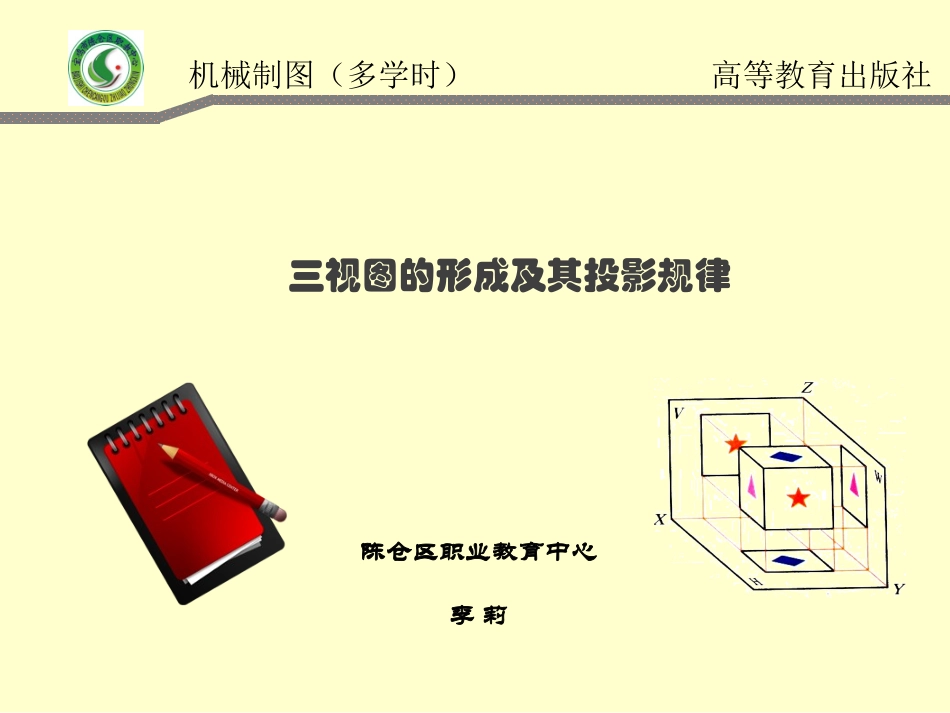

三视图的形成及其投影规律陈仓区职业教育中心李莉机械制图（多学时）高等教育出版社三视图的关系4为什么要画三视图1三投影面体系2三视图的形成3三视图的投影规律5contents猜猜他们是什么关系为什么要画三视图看：公园一角看问题不能只看单方面为什么要画三视图看：公园一角为什么要画三视图思：各不相同用正投影法在一个投影面上得到一个投影，能确定物体的形状吗？启发：完整表达需三个正投影（三视图）教室一角教室一角教学演示教室一角教室一角教学演示教学演示ZZ张张XX学学YY友友WVHO三投影面体系三投影面体系：1、三投影面：正立投影面：V水平投影面：H测立投影面：W2、三投影轴：OZ轴：张OX轴：学OY轴：友3、原点：三投影轴交点：O三视图的形成三视图的关系左视在主视正右方1、三视图位置关系以主视图为基准俯视在主视正下方三视图的关系俯视图反映长和宽长长高高宽宽主视图反映长和高左视图反映高和宽2、三视图度量关系三视图的关系主左视图高平齐俯左视图宽相等主俯视图长对正3、三视图投影关系长高宽宽上下左右后前上下前后左右主视反映：上下、左右三视图的关系4、三视图方位关系俯视反映：前后、左右左视反映：上下、前后上前左为什么画三视图三视图AB三视图关系D三视图形成C主、俯、左视图位置、度量、方位投影：长对正高平齐宽相等完整表达：需三投影建-投-展-得总结Thankyou！goodbye！
