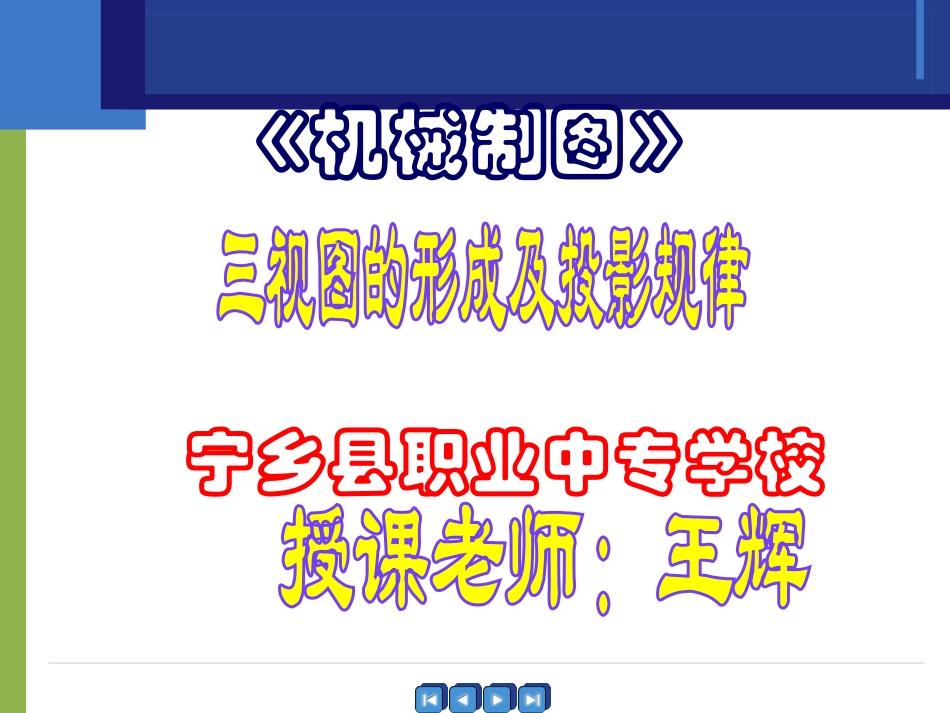

《机械制图》宁乡县职业中专学校三视图的形成及其投影规律三视图的形成及其投影规律三视图的形成及其投影规律三视图的形成及其投影规律思：各不同。1三视图的形成1.1三面投影体系的建立三面投影体系三视图的形成直观图展开投影面在三投影面体系中摆放形体时，应使形体的多数表面(或主要表面)平行或垂直于投影面(即形体正放)。形体在三投影面体系中的位置一经选定，在投影过程中不能移动或变更。WYWYHHXV0Z(主视图)(俯视图)(左视图)三视图展开后的三视图俯视图(H面)在主视图(V面)的正下方；左视图(W面)在主视图(V面)的正右方，这种位置关系，在一般情况下是不允许变动的。主视图(V面)俯视图(H面)左视图(W面)俯视(产生H面投影)左视(产生W面投影)主视(产生V面投影)W位置关系直观图三视图的对应影规律、三视图间的位置关系三视图的对应影规律、三视图间的位置关系三视图间的对应关系三视图间的对应关系V面、H面（主、俯视图）——长对正。V面、W面（主、左视图）——高平齐。H面、W面（俯、左视图）——宽相等。直观图总体三等局部三等宽宽高长宽宽高长形体与视图的方位关系形体与视图的方位关系V面(主视图)——反映了形体的上、下、左、右方位关系；H面(俯视图)——反映了形体的左、右、前、后方位关系；W面(左视图)——反映了形体的上、下、前、后位置关系。直观图三视图的方位关系左左前右下后右后上下前上三视图的形成及关系。小结
