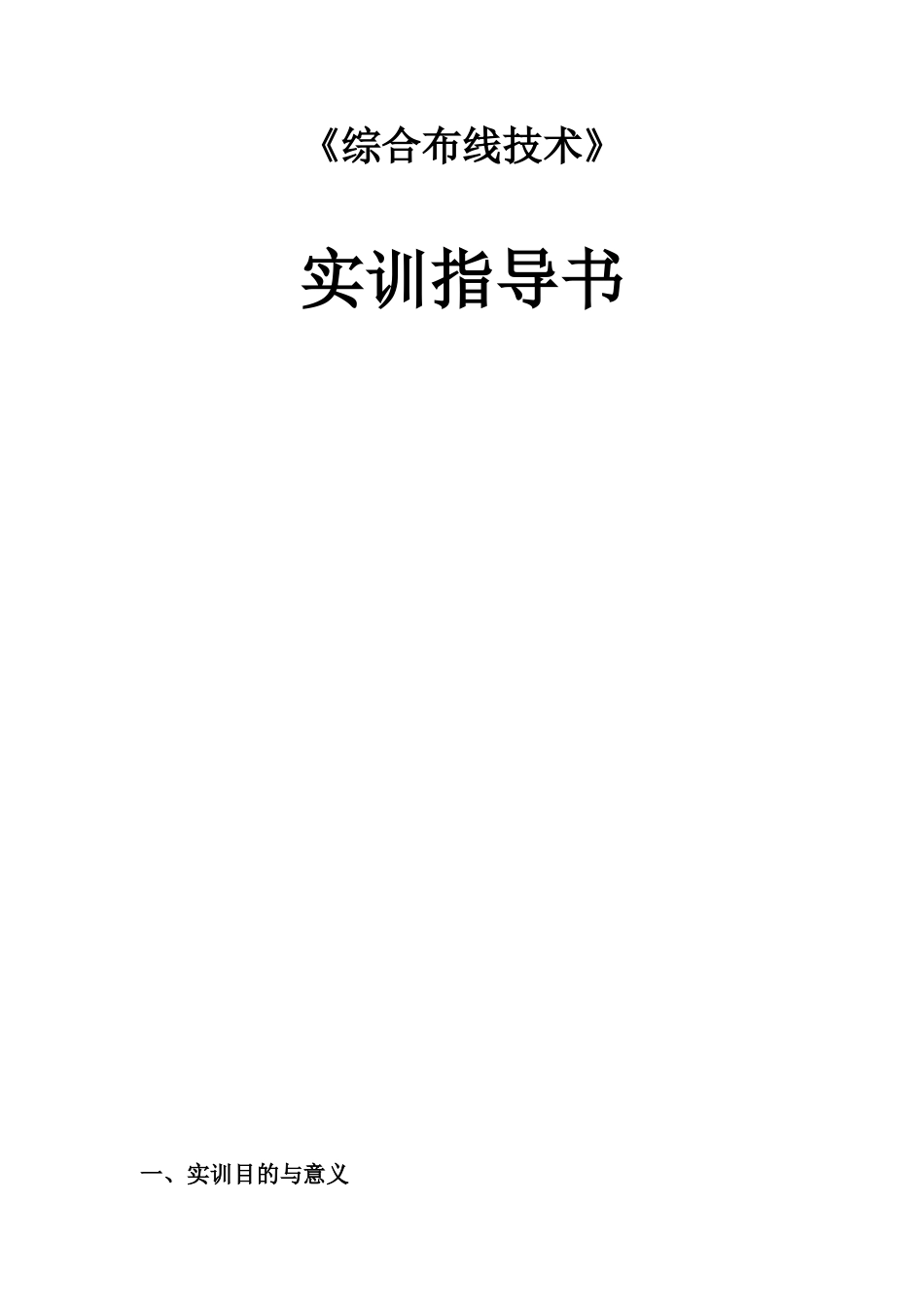

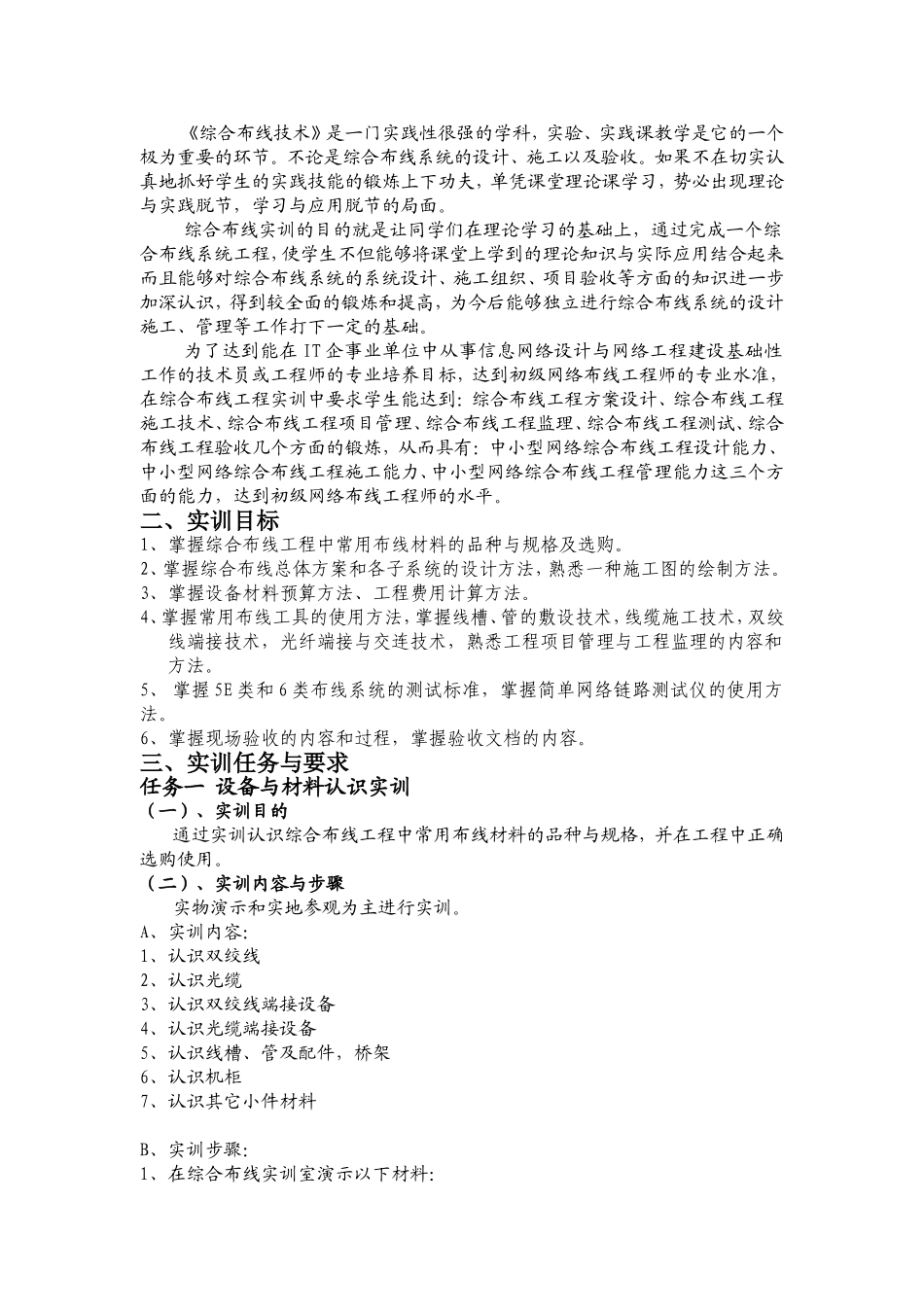

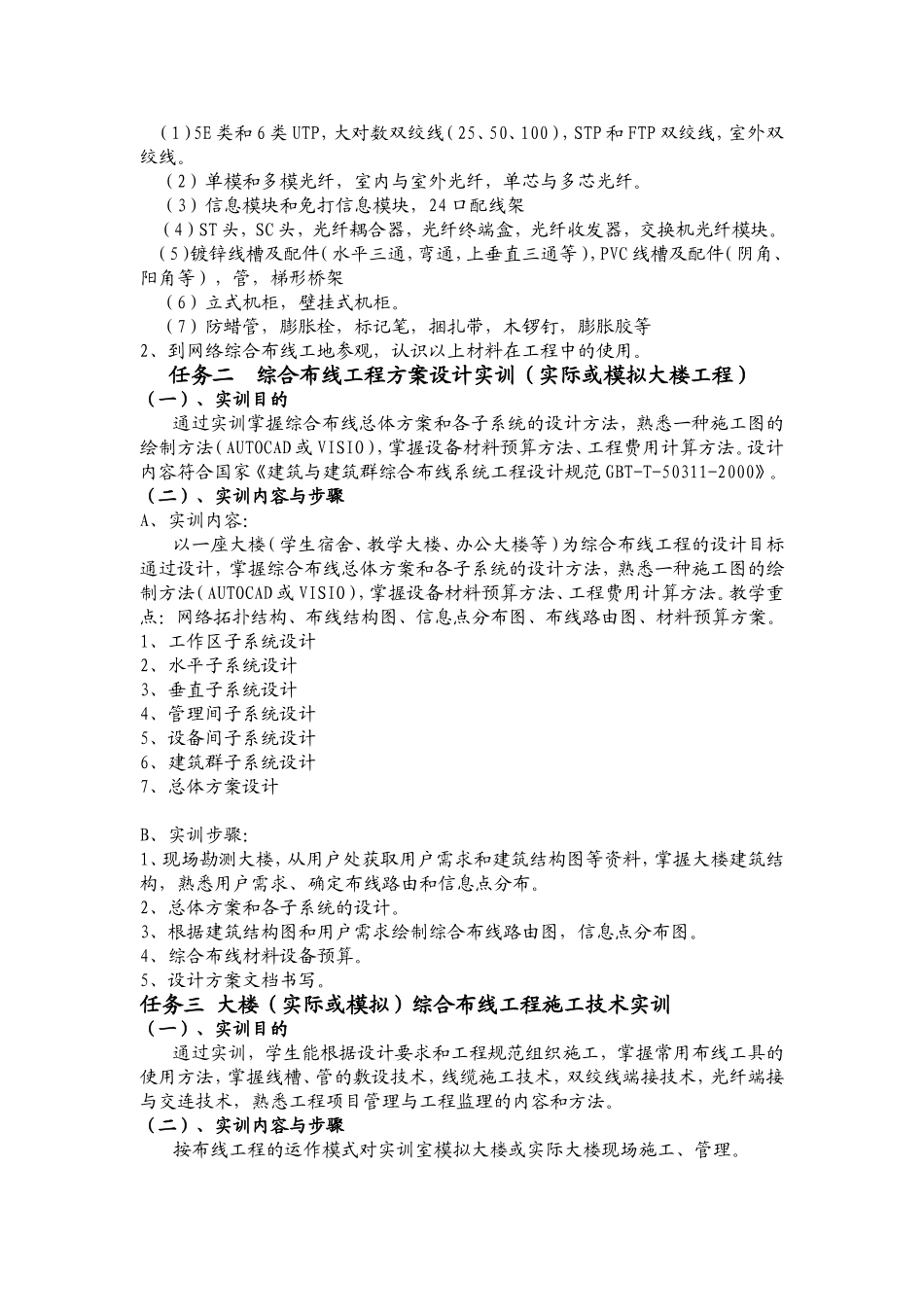

《综合布线技术》实训指导书一、实训目的与意义《综合布线技术》是一门实践性很强的学科，实验、实践课教学是它的一个极为重要的环节。不论是综合布线系统的设计、施工以及验收。如果不在切实认真地抓好学生的实践技能的锻炼上下功夫，单凭课堂理论课学习，势必出现理论与实践脱节，学习与应用脱节的局面。综合布线实训的目的就是让同学们在理论学习的基础上，通过完成一个综合布线系统工程，使学生不但能够将课堂上学到的理论知识与实际应用结合起来而且能够对综合布线系统的系统设计、施工组织、项目验收等方面的知识进一步加深认识，得到较全面的锻炼和提高，为今后能够独立进行综合布线系统的设计施工、管理等工作打下一定的基础。为了达到能在IT企事业单位中从事信息网络设计与网络工程建设基础性工作的技术员或工程师的专业培养目标，达到初级网络布线工程师的专业水准，在综合布线工程实训中要求学生能达到：综合布线工程方案设计、综合布线工程施工技术、综合布线工程项目管理、综合布线工程监理、综合布线工程测试、综合布线工程验收几个方面的锻炼，从而具有：中小型网络综合布线工程设计能力、中小型网络综合布线工程施工能力、中小型网络综合布线工程管理能力这三个方面的能力，达到初级网络布线工程师的水平。二、实训目标1、掌握综合布线工程中常用布线材料的品种与规格及选购。2、掌握综合布线总体方案和各子系统的设计方法，熟悉一种施工图的绘制方法。3、掌握设备材料预算方法、工程费用计算方法。4、掌握常用布线工具的使用方法，掌握线槽、管的敷设技术，线缆施工技术，双绞线端接技术，光纤端接与交连技术，熟悉工程项目管理与工程监理的内容和方法。5、掌握5E类和6类布线系统的测试标准，掌握简单网络链路测试仪的使用方法。6、掌握现场验收的内容和过程，掌握验收文档的内容。三、实训任务与要求任务一设备与材料认识实训（一）、实训目的通过实训认识综合布线工程中常用布线材料的品种与规格，并在工程中正确选购使用。（二）、实训内容与步骤实物演示和实地参观为主进行实训。A、实训内容：1、认识双绞线2、认识光缆3、认识双绞线端接设备4、认识光缆端接设备5、认识线槽、管及配件，桥架6、认识机柜7、认识其它小件材料B、实训步骤：1、在综合布线实训室演示以下材料：（1）5E类和6类UTP，大对数双绞线（25、50、100），STP和FTP双绞线，室外双绞线。（2）单模和多模光纤，室内与室外光纤，单芯与多芯光纤。（3）信息模块和免打信息模块，24口配线架（4）ST头，SC头，光纤耦合器，光纤终端盒，光纤收发器，交换机光纤模块。（5）镀锌线槽及配件（水平三通，弯通，上垂直三通等），PVC线槽及配件（阴角、阳角等），管，梯形桥架（6）立式机柜，壁挂式机柜。（7）防蜡管，膨胀栓，标记笔，捆扎带，木锣钉，膨胀胶等2、到网络综合布线工地参观，认识以上材料在工程中的使用。任务二综合布线工程方案设计实训（实际或模拟大楼工程）（一）、实训目的通过实训掌握综合布线总体方案和各子系统的设计方法，熟悉一种施工图的绘制方法（AUTOCAD或VISIO），掌握设备材料预算方法、工程费用计算方法。设计内容符合国家《建筑与建筑群综合布线系统工程设计规范GBT-T-50311-2000》。（二）、实训内容与步骤A、实训内容：以一座大楼（学生宿舍、教学大楼、办公大楼等）为综合布线工程的设计目标通过设计，掌握综合布线总体方案和各子系统的设计方法，熟悉一种施工图的绘制方法（AUTOCAD或VISIO），掌握设备材料预算方法、工程费用计算方法。教学重点：网络拓扑结构、布线结构图、信息点分布图、布线路由图、材料预算方案。1、工作区子系统设计2、水平子系统设计3、垂直子系统设计4、管理间子系统设计5、设备间子系统设计6、建筑群子系统设计7、总体方案设计B、实训步骤：1、现场勘测大楼，从用户处获取用户需求和建筑结构图等资料，掌握大楼建筑结构，熟悉用户需求、确定布线路由和信息点分布。2、总体方案和各子系统的设计。3、根据建筑结构图和用户需求绘制综合布线路由图，信息点分布图。4、综合布线材料设备预算。5、设计方案文档书写。任务三大楼（实际或模拟）综...
