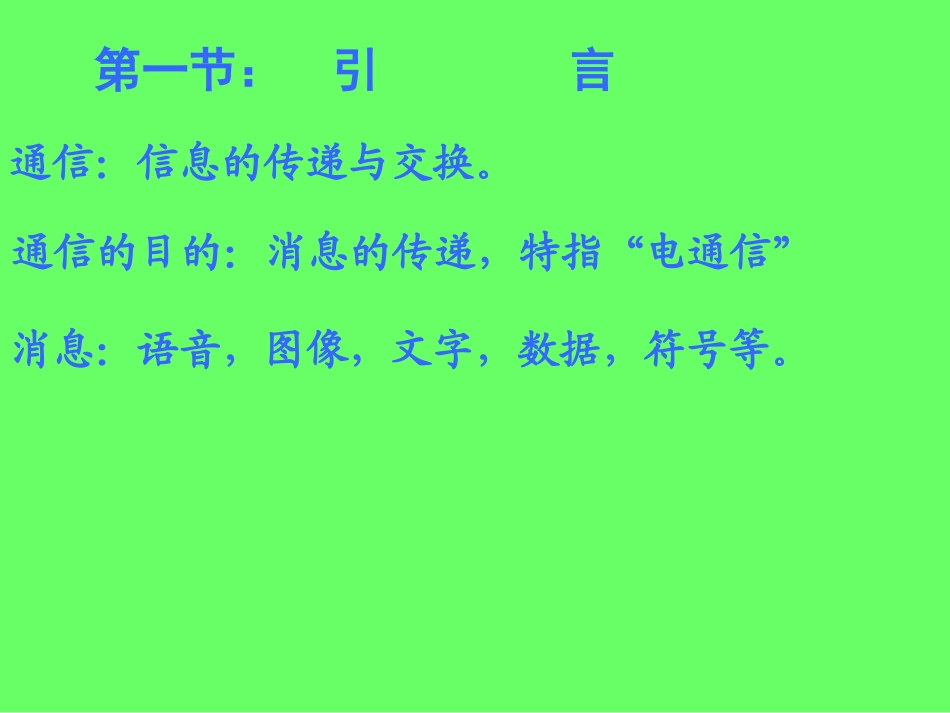

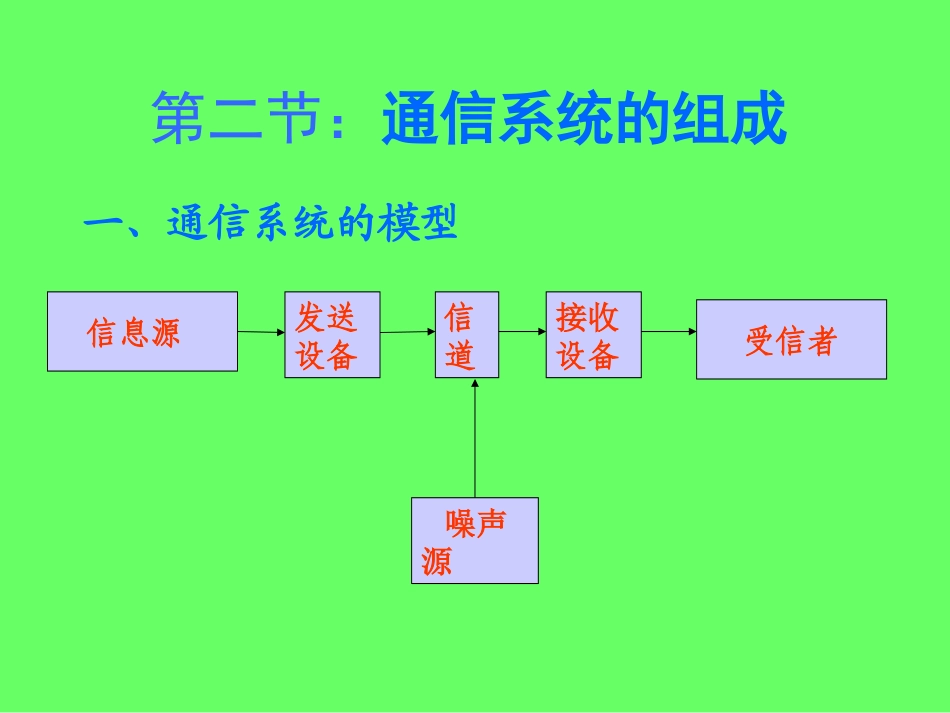

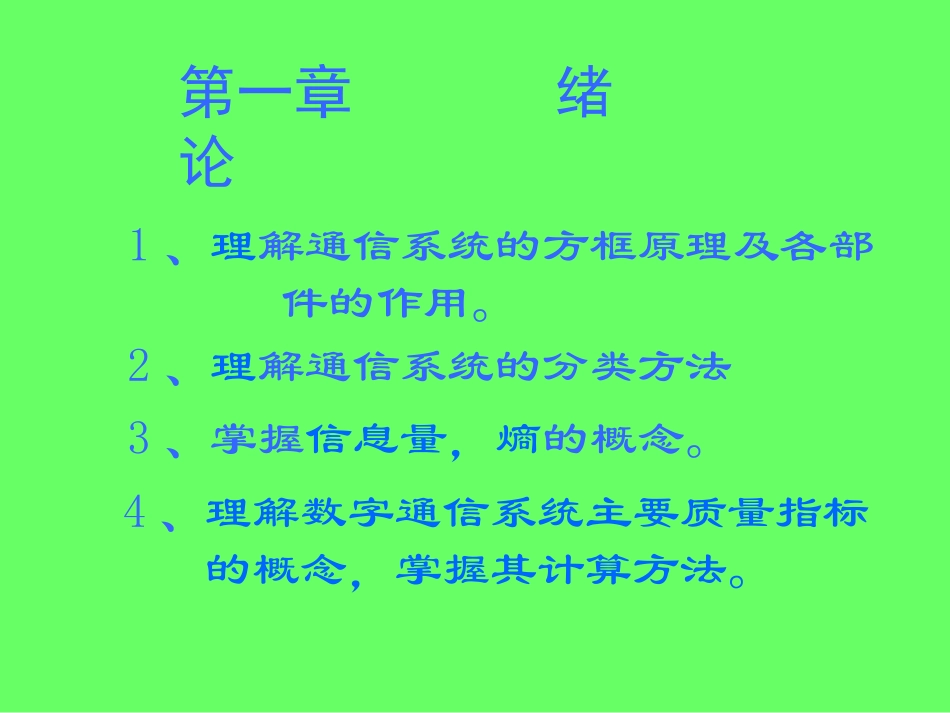

第一章绪论4、理解数字通信系统主要质量指标的概念，掌握其计算方法。3、掌握信息量，熵的概念。2、理解通信系统的分类方法1、理解通信系统的方框原理及各部件的作用。通信：信息的传递与交换。消息：语音，图像，文字，数据，符号等。第一节：引言通信的目的：消息的传递，特指“电通信”第二节：通信系统的组成一、通信系统的模型信息源发送设备信道接收设备受信者噪声源二、各部分的作用1、信息源信息源：是需要传输的消息的来源，它的作用是将原始消息转换为相应的电信号。这样的电信号通常称为消息信号或基带信号。基带信号：没有经过调制的信号。特点:频率较低最高频率与最低频率之比》1如话音信号300Hz3400Hz图像信号06MHz2、发送设备:对基带信号进行各种处理和变换，以使它适合于在信道中传输。这些处理和变换通常包括调制、放大和滤波等。3、信道：在发送设备和接收设备之间，用于传输信号的媒质称为信道,如架空明线、电缆、光纤、无线电波等。4、接收设备：与发送设备功能相反，是将接收的电信号恢复成原始信号。5、受信者：是将复原的原始信号转换成相应消息。6、噪声源：是通信系统中的噪声的等效。模拟信号：表示消息的电信号参量(振幅，频率或相位）取值连续（或说有无穷多种取值），且通常直接与消息相对应的信号。三、模拟通信与数字通信系统的模型数字信号：表示消息的电信号参量取值离散（或说只有限种取值），且通常不直接与消息相对应的信号。模拟信息源调制器信道解调器受信者噪声源模拟通信中调制解调的本质：频谱搬移3、模拟通信系统模型模拟通信：以模拟信号形式携带并传输信息的通信方式。信息源信源编码信道编码加密数字调制信道数字解调解密信道解码信源解码受信者噪声信息源基带信号形成器信道受信者噪声源接收滤波器4、数字通信系统数字通信：以数字信号形式携带并传输信息的通信方式。（2）便于加密，有利于实现保密通信。（3）传输差错可以控制，从而改善了传输质量。（4）数字信号便于处理、存储、交换，便于和计算机联接。也便于用计算机进行管理。（5）数字通信可以综合传递各种消息，使通信系统的功能增强。实现综合业务数字网（ISDN）3、数字通信的特点（l）抗干扰能力强。对数字信号波形进行整形再生，消除噪声积累；数字通信的缺点：1、传输时占用频带较宽2、设备复杂。二、通信方式的分类1、按消息传送的方向与时间分2、按数字信号的码元排列方法分第三节：通信系统的分类及通信方式一、通信系统的分类1、按消息的物理特征分3、按调制分5、按信号复用方式分2、按信号特征分4、按传输媒介分第四节：信息量及通信系统的性能指标信息量：消息多少的一种度量，与消息出现的概率P有关。消息的不确定性愈大，则其信息量愈大。定义式I=a=2时单位为比特pa1log一、消息的度量1、设各消息的概率是相等：二进制数字信号：21)0()1(pp‘0’码的信息量：)(12log211)0(bitI‘1’码的信息量：)(12log211)1(bitI四进制数字信号：0、1、2、341)3()2()1()0(PPPP各信息码的信息量)(22log2log41)(41bitIi同理推出：M进制数字信号各信码的信息量为：MMI2log2、设各消息的概率不相等时：每个符号所含的信息量按统计平均的方法计算—平均信息量（信息源的熵）niiixpxpxH12)(log)()(dxxfxfxH)(log)()(2例：离散信源由0，1，2，3四个符号组成，它们出现的概率分别为3/8,1/4,1/4,1/8，且每个符号的出现都是独立的。试求某消息201020130213001203210100321010023102002010312032100120210的信息量。解：此消息中，0出现23次，1出现14次，2出现13次，3出现7次，共有57个符号，故该消息的信息量为)(1088log74log134log1438log232222bitI每个符号的算术平均信息量为符号位）符号位/(89.157108bitII若用熵的概念来计算，得81log8141log4183log83222H二、通信系统的主要性能指标1、模拟通信系统的性能指标：有效性：主要取决于消息所含的信息量和对信息源的处理。可靠性：用信噪比表示通信系统的主要性能指标有效性：是指消息的传输“速度”；可靠性：是指消息传输的“质量”。2、数字通信...
