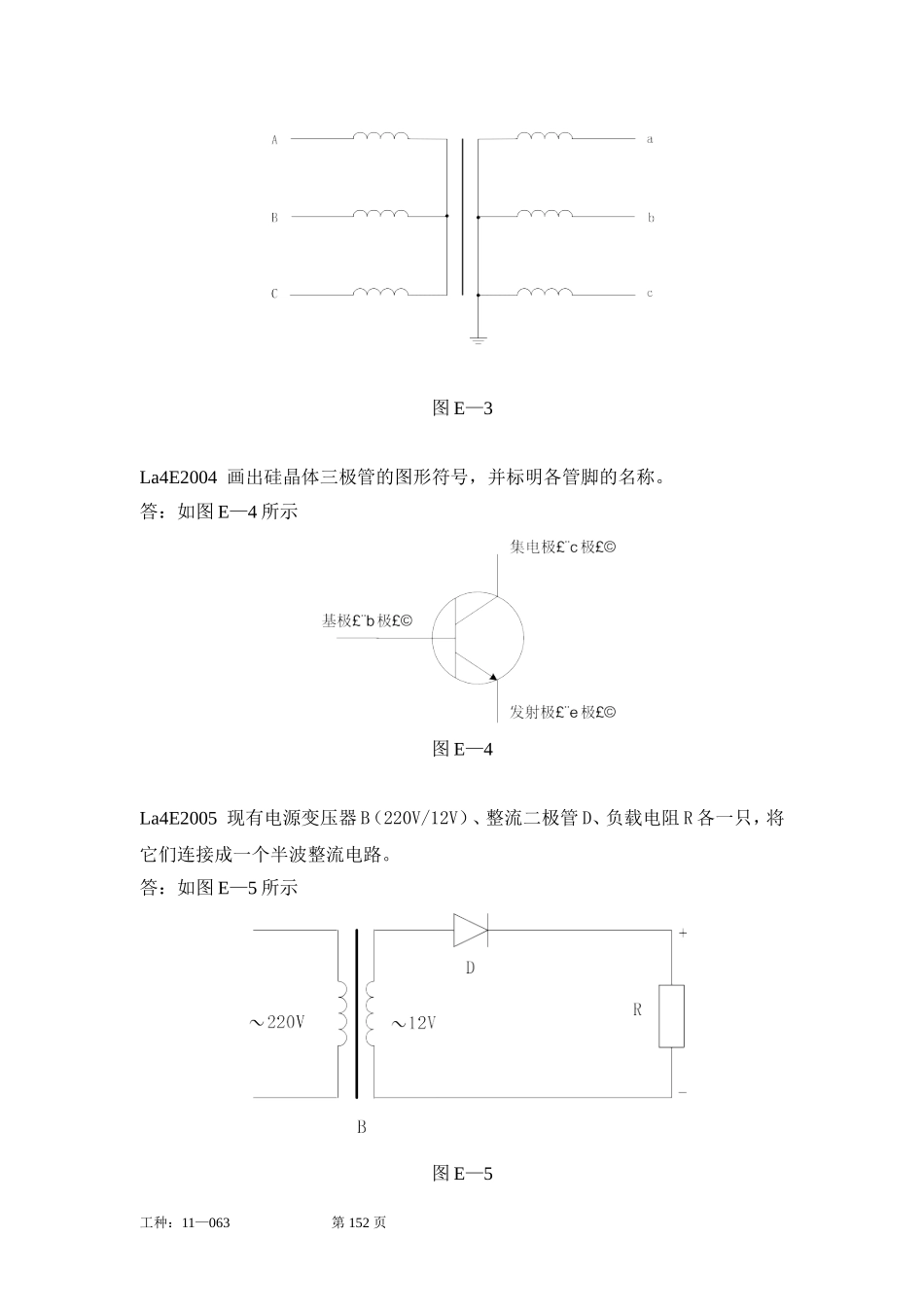

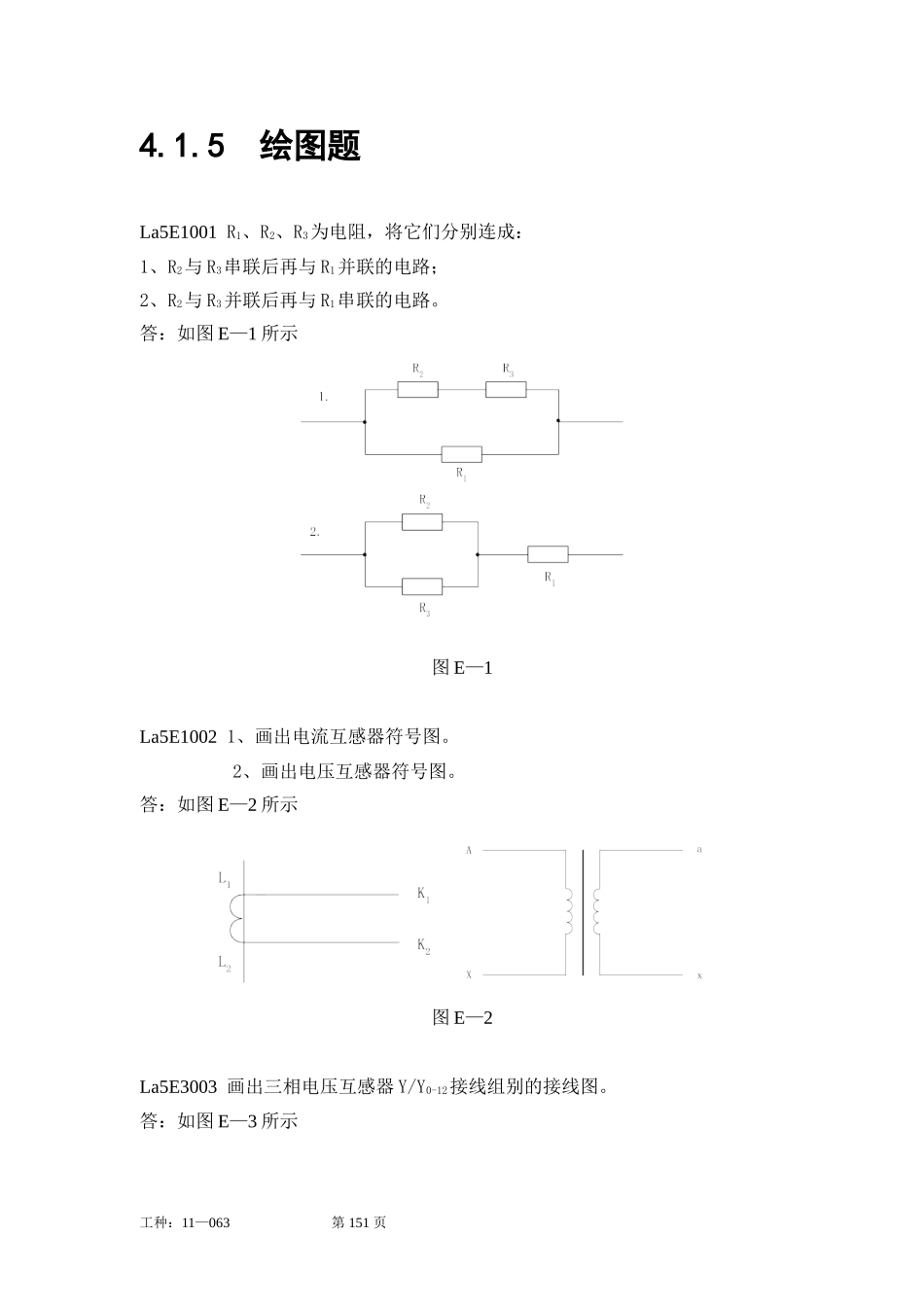

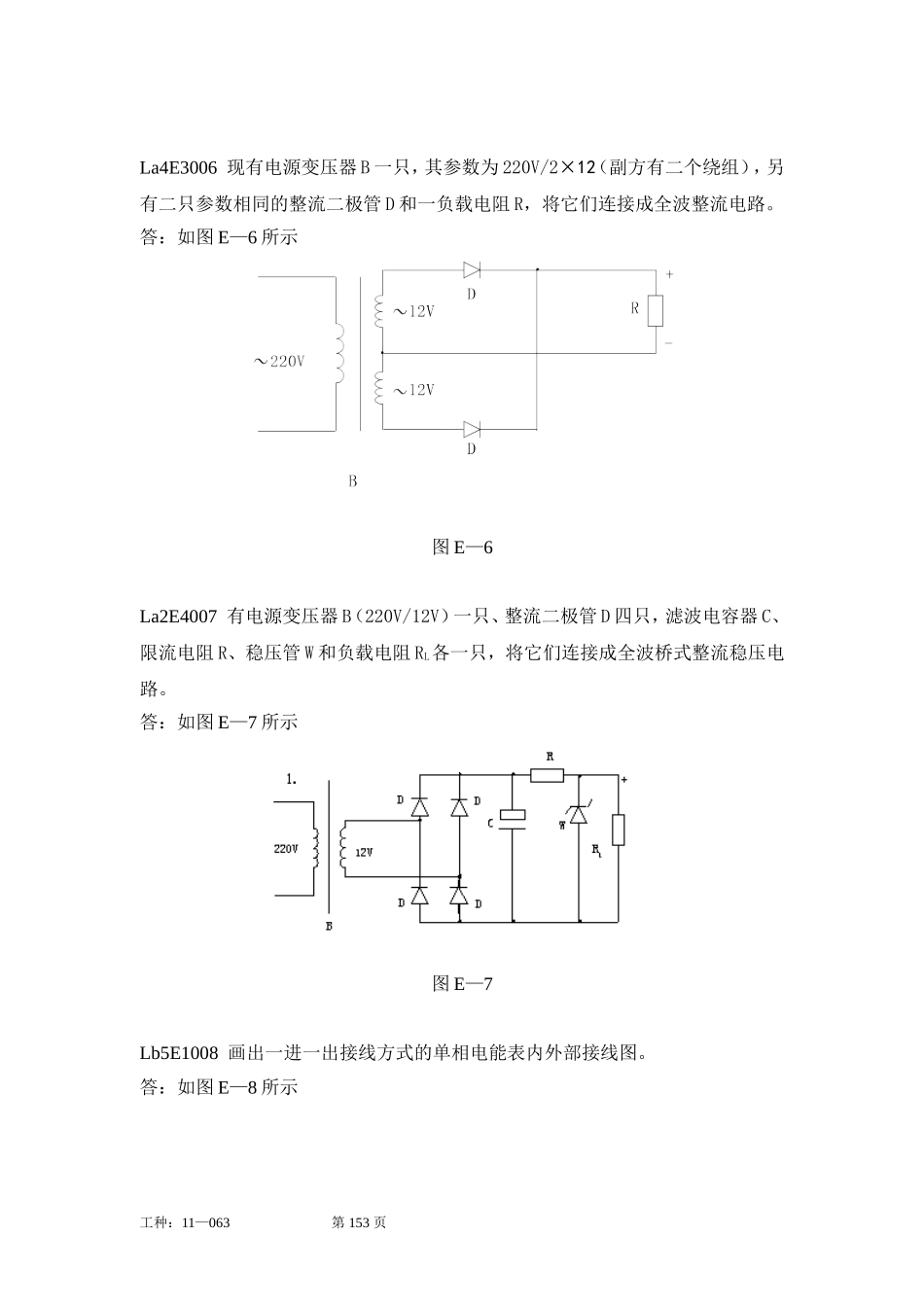

4.1.5绘图题La5E1001R1、R2、R3为电阻，将它们分别连成：1、R2与R3串联后再与R1并联的电路；2、R2与R3并联后再与R1串联的电路。答：如图E—1所示图E—1La5E10021、画出电流互感器符号图。2、画出电压互感器符号图。答：如图E—2所示图E—2La5E3003画出三相电压互感器Y/Y0-12接线组别的接线图。答：如图E—3所示工种：11—063第151页图E—3La4E2004画出硅晶体三极管的图形符号，并标明各管脚的名称。答：如图E—4所示图E—4La4E2005现有电源变压器B（220V/12V）、整流二极管D、负载电阻R各一只，将它们连接成一个半波整流电路。答：如图E—5所示图E—5工种：11—063第152页La4E3006现有电源变压器B一只，其参数为220V/2×12（副方有二个绕组），另有二只参数相同的整流二极管D和一负载电阻R，将它们连接成全波整流电路。答：如图E—6所示图E—6La2E4007有电源变压器B（220V/12V）一只、整流二极管D四只，滤波电容器C、限流电阻R、稳压管W和负载电阻RL各一只，将它们连接成全波桥式整流稳压电路。答：如图E—7所示图E—7Lb5E1008画出一进一出接线方式的单相电能表内外部接线图。答：如图E—8所示工种：11—063第153页图E—8Lb5E1009画出二进二出接线方式的单相电能表内外接线图。答：如图E—9所示图E—9Lb5E2010画出由二台单相双线圈电压互感器连接的V-V型接线图。答：如图E—10所示工种：11—063第154页图E—10Lb5E3011画出一进一出接线方式的单相电能表经电流互感器TA接入，分用电压线和电流线的接线图。答：如图E—11所示图E—11Lb4E2012画出感应型单相电能表的简化相量图。答：如图E—12所示工种：11—063第155页图E—12Lc4E2013画出电流型漏电保护器动作方框图。答：如图E—13所示图E—13Lb4E3014画出用调压器、升流器、标准电流互感器TA0、两只0.5级以上的交流电流表来测量电流互感器TAX变流比的接线图。答：如图E—14所示图E—14工种：11—063第156页Lb3E3015画出电子式三相电能表原理框图。答：如图E—15所示图E—15Lb3E3016有一高压电能计量柜，电能计量装置的电流回路为二相四线接线，电流回路的负载有失压计时仪、有功电能表、无功电能表，请画出该电能计量装置电流回路接线的展开图。答：如图E—16所示图E—16Lb3E3017画出GG-1A（F）型进线柜和PJ1-35A-J2型计量柜组合方式的一次接线图。答：如图E—17所示工种：11—063第157页图E—17Lb3E3018有三台单相双线圈电压互感器采用Y/Y0-12组别接线，现场检查发现三台TV极性均接反，画出错误接线时TV二次侧线电压的相量图。答：如图E—18所示图E—18Lb3E5019画出DSK1型电力定量器安装接线图，并标明各控制触点的功能。答：如图E—19所示图E—19Lb2E2020画出用两只单相有功电能表计量单相380伏电焊机等设备的接线图(直接接入)。答：如图E—20所示工种：11—063第158页图E—20Lb2E3021画出GG-1A（F）型进线柜与PJ1-10A-J1型计量柜与GG-1A（F）型馈线柜组合方式的一次接线图。答：如图E—21所示图E—21Lb2E3022画出用两只单相电能表计量单相380伏电焊机等设备的接线图（经TA接入，分用电压线和电流线）。答：如图E—22所示图E—22工种：11—063第159页Lb2E4023有两台单相双线圈电压互感器采用V/V形接线，现场错误接线如图示，画出错误接线时线电压的相量图。答：如图E—23所示图E—23Lb2E4024有两台单相双线圈电压互感器采用V/V形接线，现场错误接线如图示，画出错误接线时线电压的相量图。答：如图E—24所示工种：11—063第160页图E—24Lb2E4025画出三相三线有功电能表在负荷功率因数为0.866（感性）时，二次电流Ia反接时的相量图。答：如图E—25所示图E—25Lb2E5026一用户三相三线有功电能表的错误接线方式为UUV、-IU；UWV，-IW。画出此错误接线方式的相量图。答：如图E—26所示工种：11—063第161页图E—26Lc5E10271、画出有功电能表的图形符号；2、画出无功电能表的图形符号。答：如图E—27所示图E—27Lc5E10281、画出有功电能表（仅测量单向传输能量）的图形符号。2、画出有功电能表（测量从母线流出的能量）的图形符号。答：如图E—28所示1、有功电能表（仅测量单向传输能量）的图形符号。工种：11—063第162页2、有功电能表...
