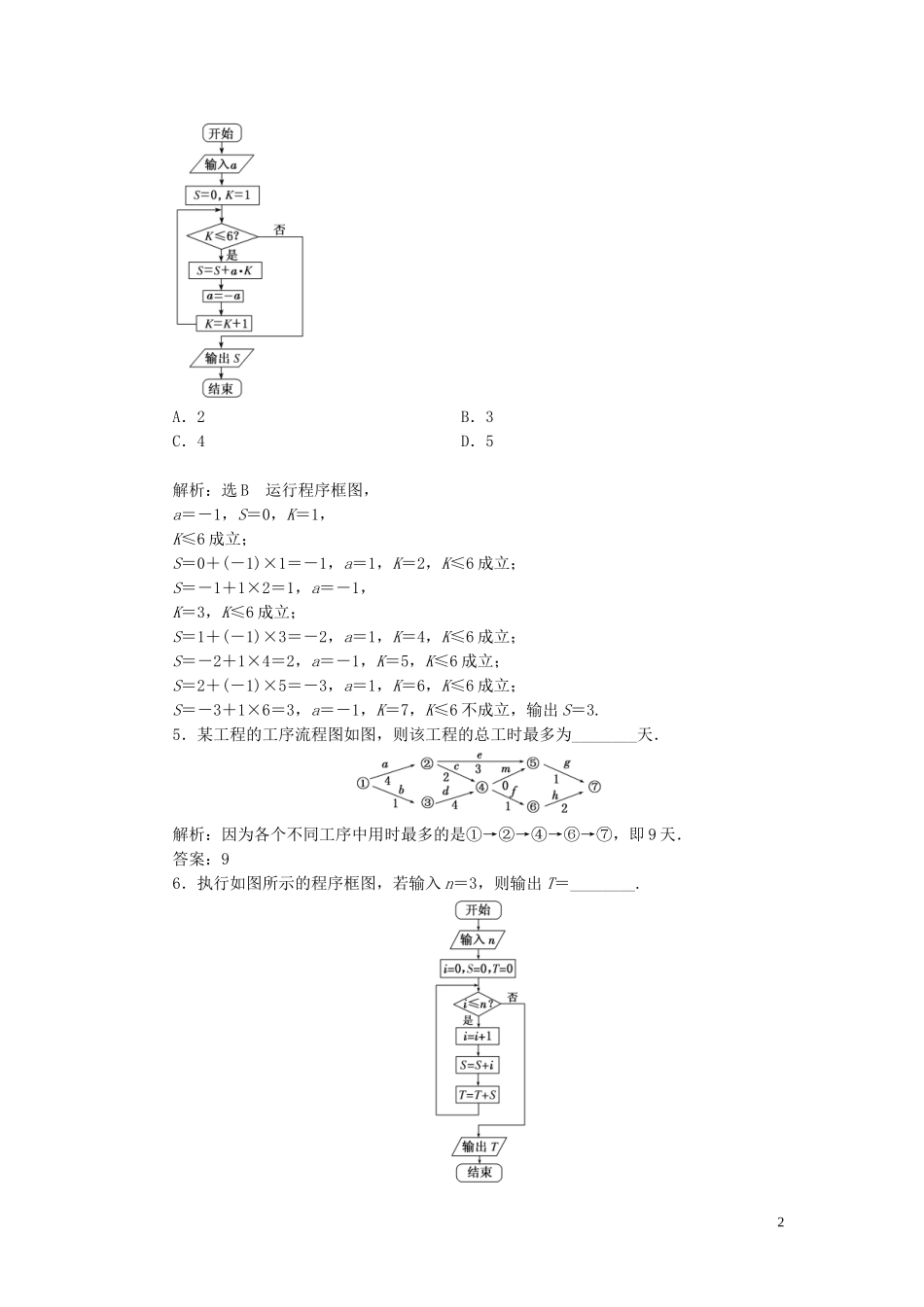

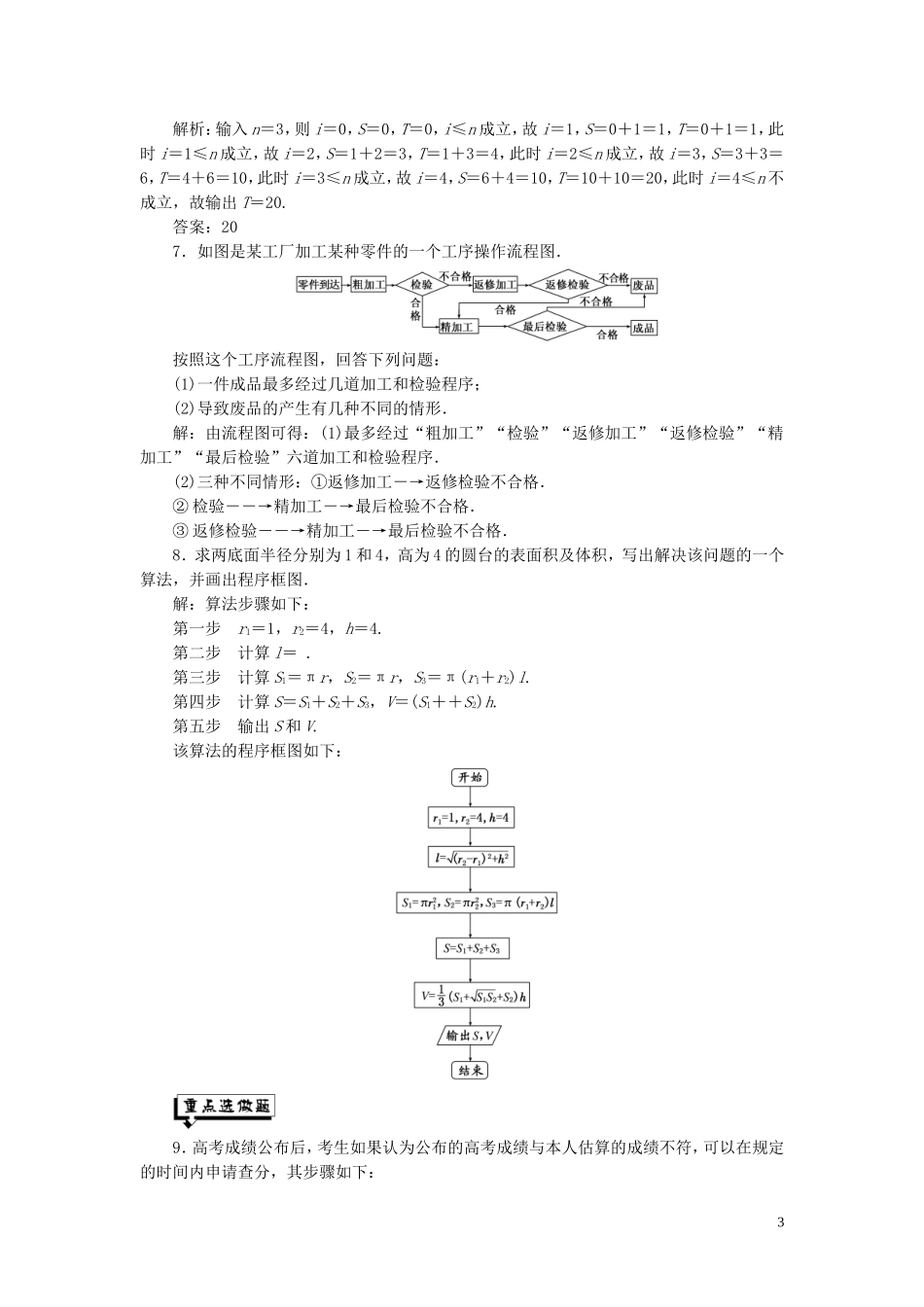

课时跟踪检测（四）流程图1．下列关于流程图的说法中不正确的是()A．流程图用来描述一个动态过程B．算法框图是一种特殊的流程图C．流程图只能用带箭头的流程线表示各单元的先后关系D．解决某一问题的流程图的画法是唯一的解析：选DA，C均符合流程图的特征，算法框图是一种特殊的流程图，故B正确．2．某人带着包裹进入超市购物的流程图如图所示，则在空白处应填()―→―→―→―→―→A．退换物品B．归还货车C．取回包裹D．参加抽奖答案：C3.如图所示，已知集合A＝{x|框图中输出的x的值}，集合B＝{y|框图中输出的y的值}．全集U＝Z，Z为整数集．当x＝－1时，(∁UA)∩B＝()A．{－3，－1,5}B．{－3，－1,5,7}C．{－3，－1,7}D．{－3，－1,7,9}解析：选D根据程序框图功能知：y＝－3，x＝0；y＝－1，x＝1；y＝1，x＝2；…；y＝9，x＝6.所以A＝{0,1,2,3,4,5,6}．B＝{－3，－1,1,3,5,7,9}．则(∁UA)∩B＝{－3，－1,7,9}．4.执行如图所示的程序框图，如果输入的a＝－1，则输出的S等于()1A．2B．3C．4D．5解析：选B运行程序框图，a＝－1，S＝0，K＝1，K≤6成立；S＝0＋(－1)×1＝－1，a＝1，K＝2，K≤6成立；S＝－1＋1×2＝1，a＝－1，K＝3，K≤6成立；S＝1＋(－1)×3＝－2，a＝1，K＝4，K≤6成立；S＝－2＋1×4＝2，a＝－1，K＝5，K≤6成立；S＝2＋(－1)×5＝－3，a＝1，K＝6，K≤6成立；S＝－3＋1×6＝3，a＝－1，K＝7，K≤6不成立，输出S＝3.5．某工程的工序流程图如图，则该工程的总工时最多为________天．解析：因为各个不同工序中用时最多的是①→②→④→⑥→⑦，即9天．答案：96．执行如图所示的程序框图，若输入n＝3，则输出T＝________.2解析：输入n＝3，则i＝0，S＝0，T＝0，i≤n成立，故i＝1，S＝0＋1＝1，T＝0＋1＝1，此时i＝1≤n成立，故i＝2，S＝1＋2＝3，T＝1＋3＝4，此时i＝2≤n成立，故i＝3，S＝3＋3＝6，T＝4＋6＝10，此时i＝3≤n成立，故i＝4，S＝6＋4＝10，T＝10＋10＝20，此时i＝4≤n不成立，故输出T＝20.答案：207．如图是某工厂加工某种零件的一个工序操作流程图．按照这个工序流程图，回答下列问题：(1)一件成品最多经过几道加工和检验程序；(2)导致废品的产生有几种不同的情形．解：由流程图可得：(1)最多经过“粗加工”“检验”“返修加工”“返修检验”“精加工”“最后检验”六道加工和检验程序．(2)三种不同情形：①返修加工―→返修检验不合格．②检验――→精加工―→最后检验不合格．③返修检验――→精加工―→最后检验不合格．8．求两底面半径分别为1和4，高为4的圆台的表面积及体积，写出解决该问题的一个算法，并画出程序框图．解：算法步骤如下：第一步r1＝1，r2＝4，h＝4.第二步计算l＝.第三步计算S1＝πr，S2＝πr，S3＝π(r1＋r2)l.第四步计算S＝S1＋S2＋S3，V＝(S1＋＋S2)h.第五步输出S和V.该算法的程序框图如下：9．高考成绩公布后，考生如果认为公布的高考成绩与本人估算的成绩不符，可以在规定的时间内申请查分，其步骤如下：3①本人填写《查分登记表》，交县(区)招生办申请查分，县(区)招生办呈交市招生办，再报省招生办．②省招生办复查，若无误，则查分工作结束后通知市招生办；若有误，则再具体认定并改正，也在查分工作结束后通知市招生办．③市招生办接通知后通知县(区)招生办，再由县(区)招生办通知考生．试画出该事件的流程图．解：流程图如图所示．45
