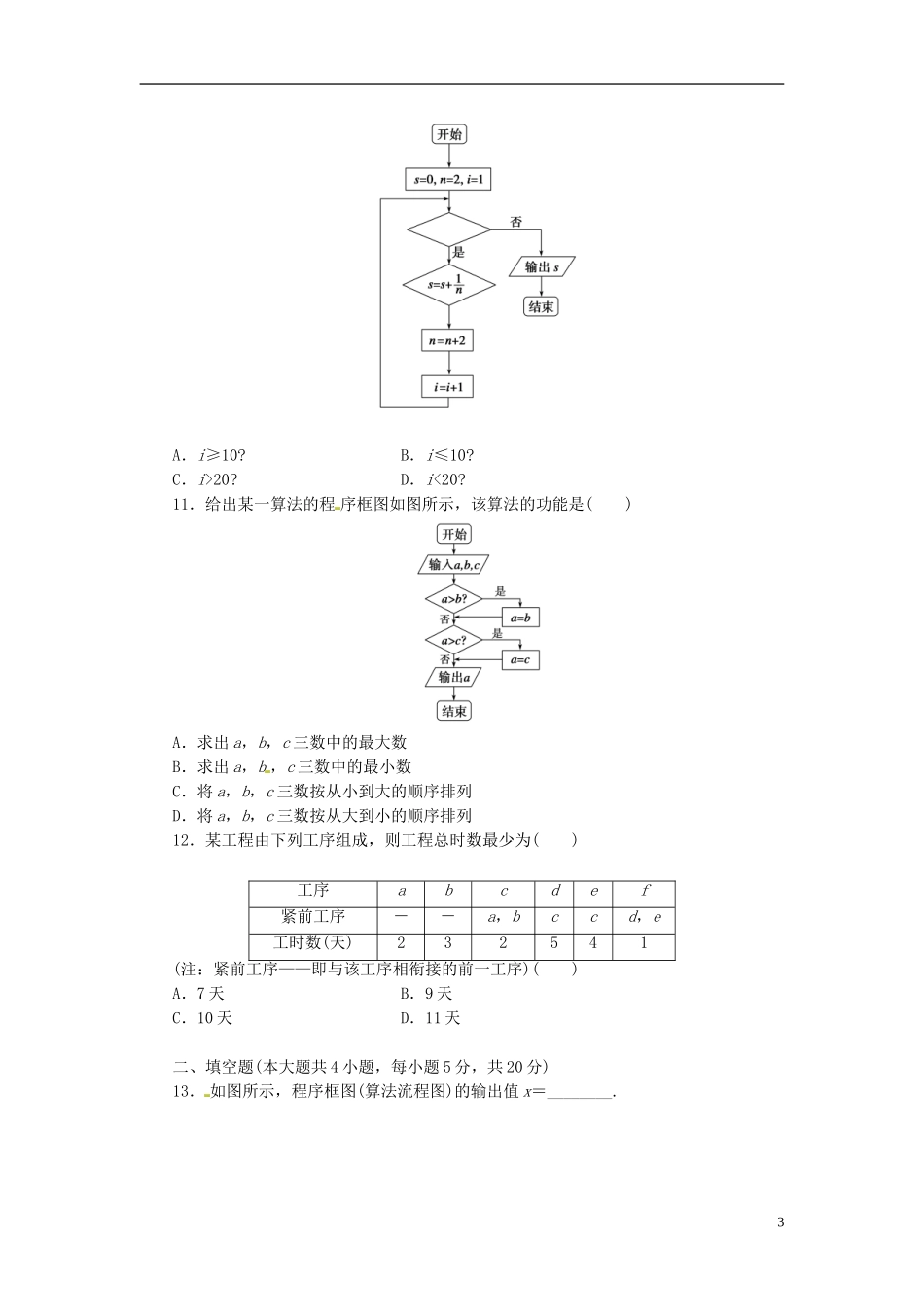

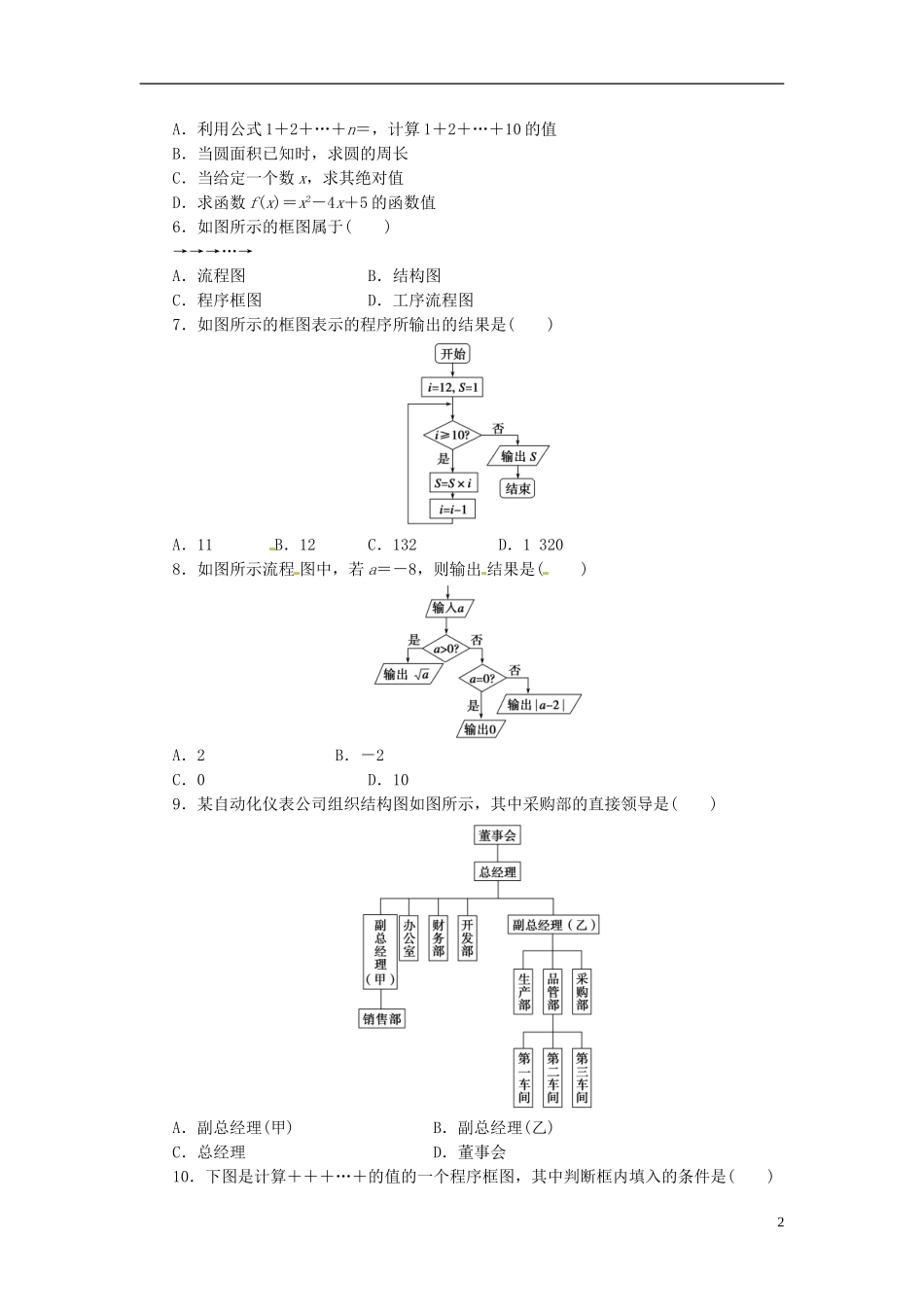

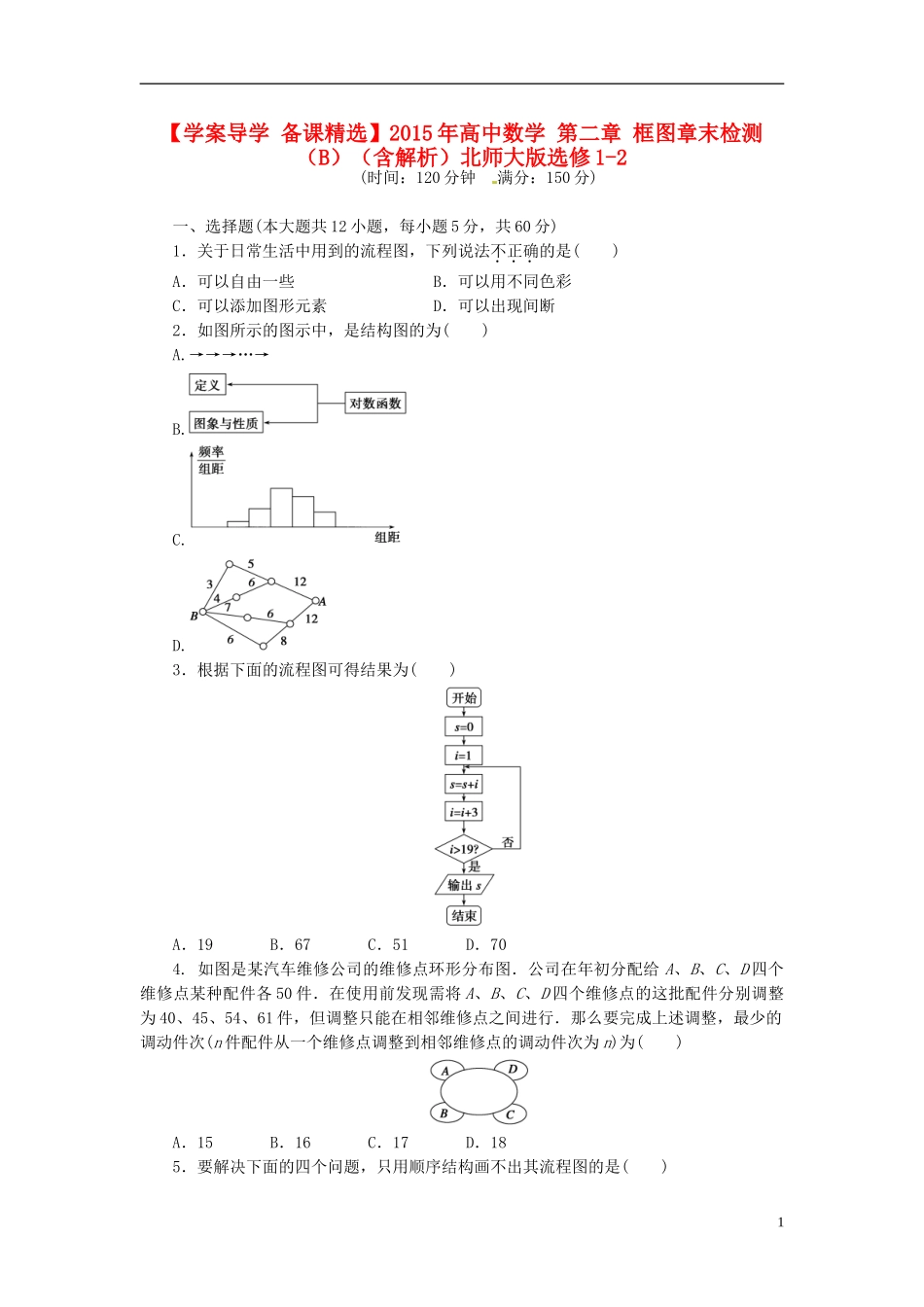

【学案导学备课精选】2015年高中数学第二章框图章末检测（B）（含解析）北师大版选修1-2(时间：120分钟满分：150分)一、选择题(本大题共12小题，每小题5分，共60分)1．关于日常生活中用到的流程图，下列说法不正确的是()A．可以自由一些B．可以用不同色彩C．可以添加图形元素D．可以出现间断2．如图所示的图示中，是结构图的为()A.→→→…→B.C.D.3．根据下面的流程图可得结果为()A．19B．67C．51D．704.如图是某汽车维修公司的维修点环形分布图．公司在年初分配给A、B、C、D四个维修点某种配件各50件．在使用前发现需将A、B、C、D四个维修点的这批配件分别调整为40、45、54、61件，但调整只能在相邻维修点之间进行．那么要完成上述调整，最少的调动件次(n件配件从一个维修点调整到相邻维修点的调动件次为n)为()A．15B．16C．17D．185．要解决下面的四个问题，只用顺序结构画不出其流程图的是()1A．利用公式1＋2＋…＋n＝，计算1＋2＋…＋10的值B．当圆面积已知时，求圆的周长C．当给定一个数x，求其绝对值D．求函数f(x)＝x2－4x＋5的函数值6．如图所示的框图属于()→→→…→A．流程图B．结构图C．程序框图D．工序流程图7．如图所示的框图表示的程序所输出的结果是()A．11B．12C．132D．13208．如图所示流程图中，若a＝－8，则输出结果是()A．2B．－2C．0D．109．某自动化仪表公司组织结构图如图所示，其中采购部的直接领导是()A．副总经理(甲)B．副总经理(乙)C．总经理D．董事会10．下图是计算＋＋＋…＋的值的一个程序框图，其中判断框内填入的条件是()2A．i≥10?B．i≤10?C．i>20?D．i<20?11．给出某一算法的程序框图如图所示，该算法的功能是()A．求出a，b，c三数中的最大数B．求出a，b，c三数中的最小数C．将a，b，c三数按从小到大的顺序排列D．将a，b，c三数按从大到小的顺序排列12．某工程由下列工序组成，则工程总时数最少为()工序abcdef紧前工序－－a，bccd，e工时数(天)232541(注：紧前工序——即与该工序相衔接的前一工序)()A．7天B．9天C．10天D．11天二、填空题(本大题共4小题，每小题5分，共20分)13．如图所示，程序框图(算法流程图)的输出值x＝________.314．在图中所示的结构图中，“等差数列”与“等比数列”的上位要素是________．15．按下列程序框图运算：规定：程序运行到“判断结果是否大于244”为1次运算．若x＝5，则运算进行________次才停止；若运算进行5次才停止，则x的取值范围是________．16．小明每天早晨起床后要做如下事情：洗漱5分钟，收拾床褥4分钟，听广播15分钟，吃早饭8分钟．要完成这些事情，小明要花费的最少时间为________分钟．三、解答题(本大题共6小题，共70分)17．(10分)在工业中由黄铁矿制取硫酸大致经过三个程序：造气、接触氧化和SO3的吸收．造气即黄铁矿与空气在沸腾炉中反应产生SO2，矿渣作废物处理，SO2再经过净化处理；接触氧化使SO2在接触室中反应产生SO3和SO2，其中SO2再循环接触反应；吸收阶段是SO3在吸收塔内反应产生硫酸和废气，请据上述简介，画出制取硫酸的流程图．18．(12分)某型号电脑由以下设备与主机相连：外存储器(磁盘驱动器和磁带机)、打印机、显示器、键盘、游戏杆，试画出该型号电脑的结构图．419．(12分)在选举过程中常用差额选举(候选人数多于当选人数)，某班选举班长，具体方法是：筹备选举，由班主任提名候选人，同学投票(同意，不同意，弃权)．验票统计．若有得票多者，则选为班长，若票数相同则由班主任决定谁当选，请用流程图表示该选举过程．20.(12分)已知函数y＝设计一个输入x值，输出y值的流程图．521．(12分)画出我们已学过的数系的知识结构图．22．(12分)某地行政服务中心办公分布结构如下：(1)服务中心管理委员会全面管理该中心工作，下设办公室、综合业务处、督查投诉中心，三部门设在一楼．(2)其余局、委办理窗口分布如下：①二楼：公安局、民政局、财政局；②三楼：工商局、地税局、国税局、技监局、交通局；③四楼：城建局、人防办、计生局、规划局；④五楼：其余部门办理窗口．试绘制该服务中心的结构图．第二章框图(B)答案1．D2．B[A表示流程图；C表示频率分布直方图；D表示从B到A的路径图...
