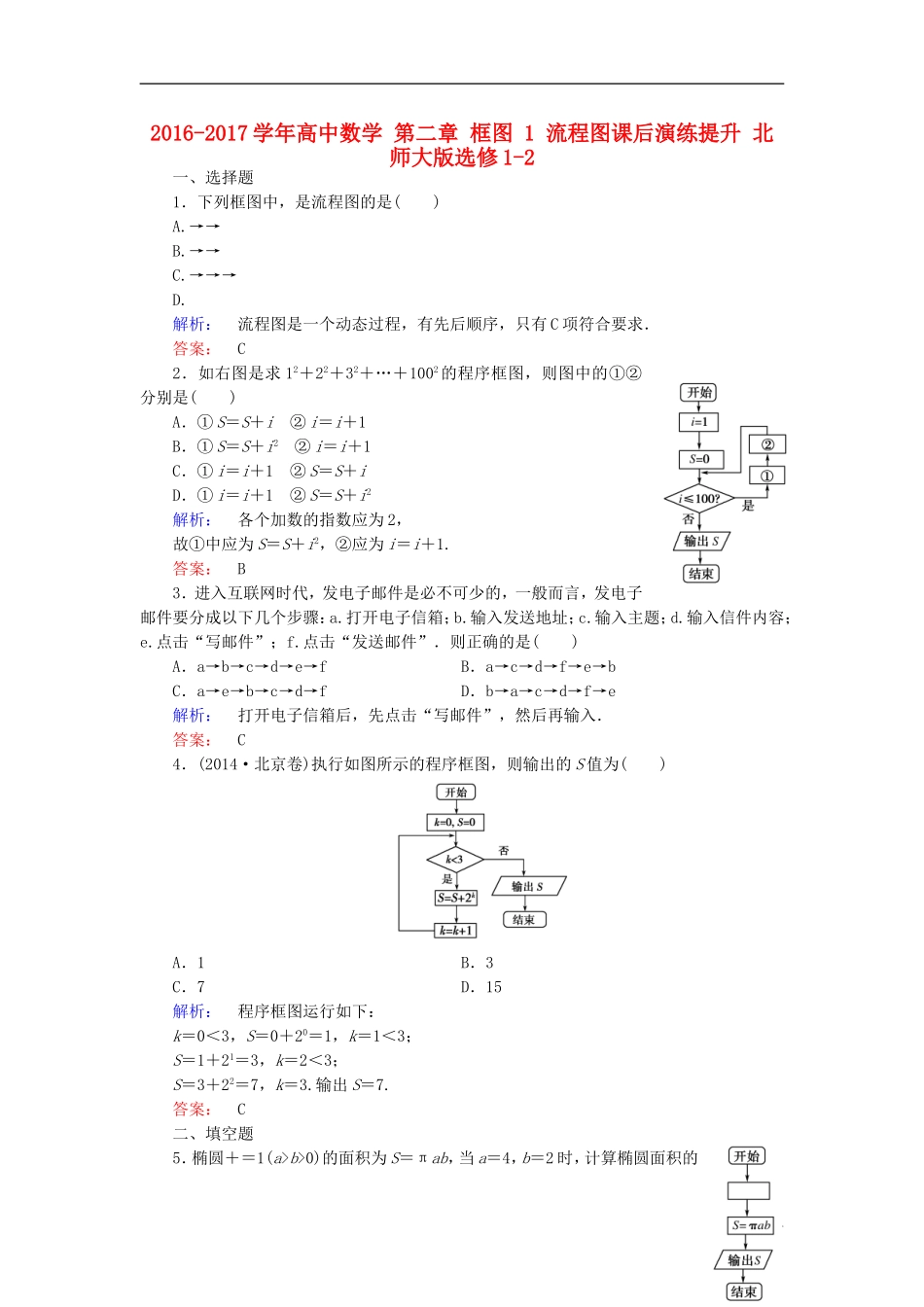

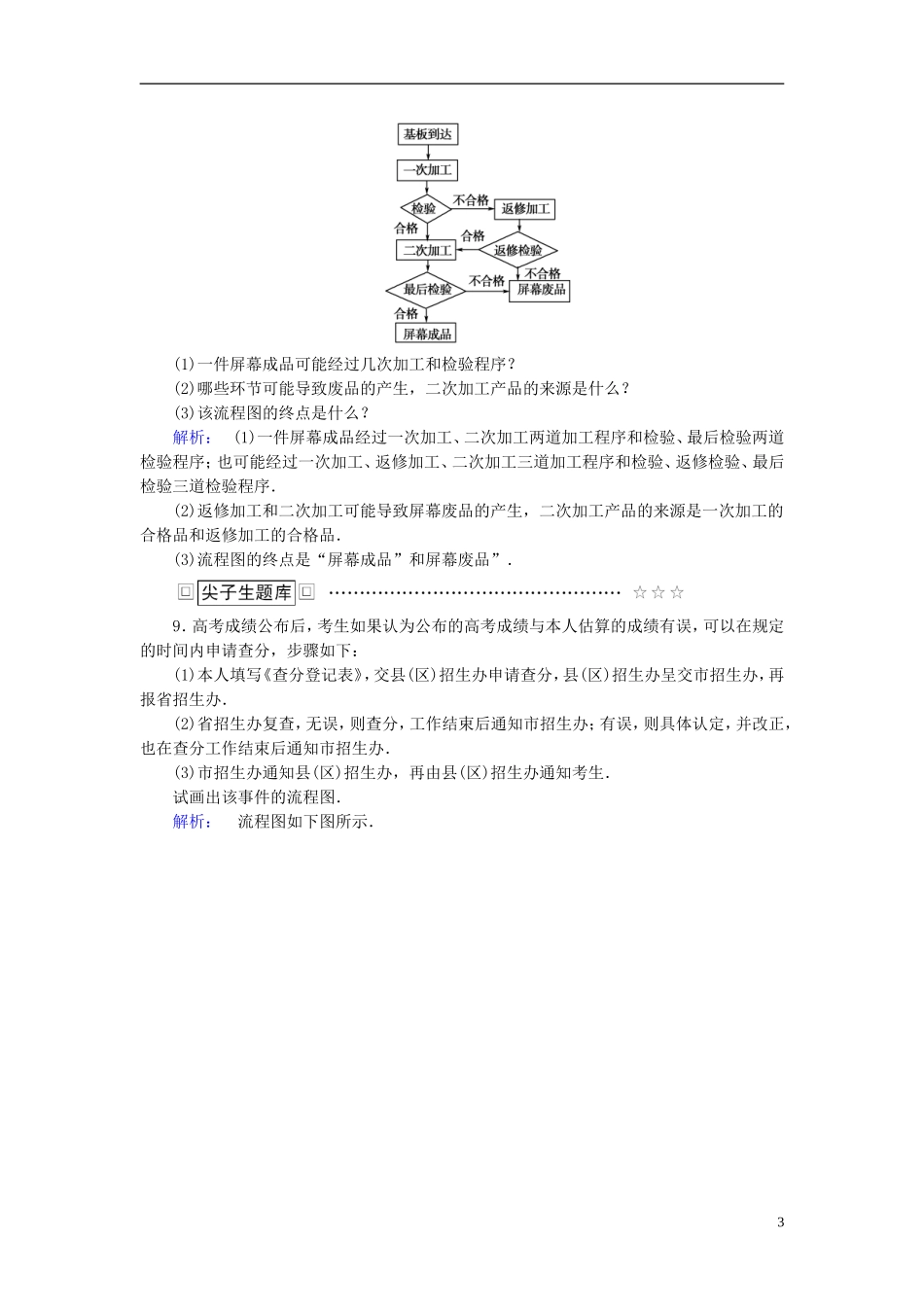

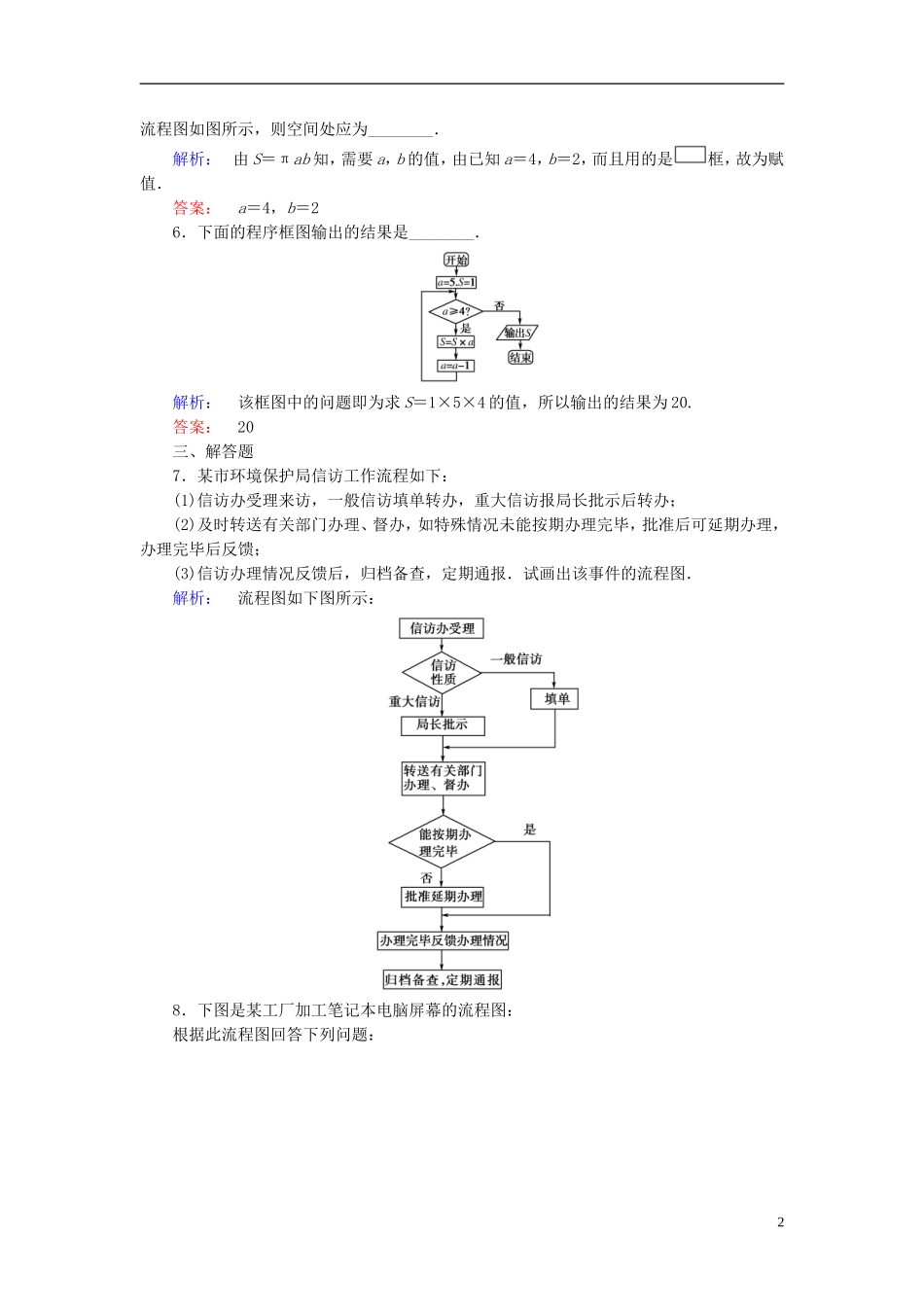

2016-2017学年高中数学第二章框图1流程图课后演练提升北师大版选修1-2一、选择题1．下列框图中，是流程图的是()A.→→B.→→C.→→→D.解析：流程图是一个动态过程，有先后顺序，只有C项符合要求．答案：C2．如右图是求12＋22＋32＋…＋1002的程序框图，则图中的①②分别是()A．①S＝S＋i②i＝i＋1B．①S＝S＋i2②i＝i＋1C．①i＝i＋1②S＝S＋iD．①i＝i＋1②S＝S＋i2解析：各个加数的指数应为2，故①中应为S＝S＋i2，②应为i＝i＋1.答案：B3．进入互联网时代，发电子邮件是必不可少的，一般而言，发电子邮件要分成以下几个步骤：a.打开电子信箱；b.输入发送地址；c.输入主题；d.输入信件内容；e.点击“写邮件”；f.点击“发送邮件”．则正确的是()A．a→b→c→d→e→fB．a→c→d→f→e→bC．a→e→b→c→d→fD．b→a→c→d→f→e解析：打开电子信箱后，先点击“写邮件”，然后再输入．答案：C4．(2014·北京卷)执行如图所示的程序框图，则输出的S值为()A．1B．3C．7D．15解析：程序框图运行如下：k＝0＜3，S＝0＋20＝1，k＝1＜3；S＝1＋21＝3，k＝2＜3；S＝3＋22＝7，k＝3.输出S＝7.答案：C二、填空题5．椭圆＋＝1(a>b>0)的面积为S＝πab，当a＝4，b＝2时，计算椭圆面积的1流程图如图所示，则空间处应为________．解析：由S＝πab知，需要a，b的值，由已知a＝4，b＝2，而且用的是框，故为赋值．答案：a＝4，b＝26．下面的程序框图输出的结果是________．解析：该框图中的问题即为求S＝1×5×4的值，所以输出的结果为20.答案：20三、解答题7．某市环境保护局信访工作流程如下：(1)信访办受理来访，一般信访填单转办，重大信访报局长批示后转办；(2)及时转送有关部门办理、督办，如特殊情况未能按期办理完毕，批准后可延期办理，办理完毕后反馈；(3)信访办理情况反馈后，归档备查，定期通报．试画出该事件的流程图．解析：流程图如下图所示：8．下图是某工厂加工笔记本电脑屏幕的流程图：根据此流程图回答下列问题：2(1)一件屏幕成品可能经过几次加工和检验程序？(2)哪些环节可能导致废品的产生，二次加工产品的来源是什么？(3)该流程图的终点是什么？解析：(1)一件屏幕成品经过一次加工、二次加工两道加工程序和检验、最后检验两道检验程序；也可能经过一次加工、返修加工、二次加工三道加工程序和检验、返修检验、最后检验三道检验程序．(2)返修加工和二次加工可能导致屏幕废品的产生，二次加工产品的来源是一次加工的合格品和返修加工的合格品．(3)流程图的终点是“屏幕成品”和屏幕废品”．9．高考成绩公布后，考生如果认为公布的高考成绩与本人估算的成绩有误，可以在规定的时间内申请查分，步骤如下：(1)本人填写《查分登记表》，交县(区)招生办申请查分，县(区)招生办呈交市招生办，再报省招生办．(2)省招生办复查，无误，则查分，工作结束后通知市招生办；有误，则具体认定，并改正，也在查分工作结束后通知市招生办．(3)市招生办通知县(区)招生办，再由县(区)招生办通知考生．试画出该事件的流程图．解析：流程图如下图所示．34
