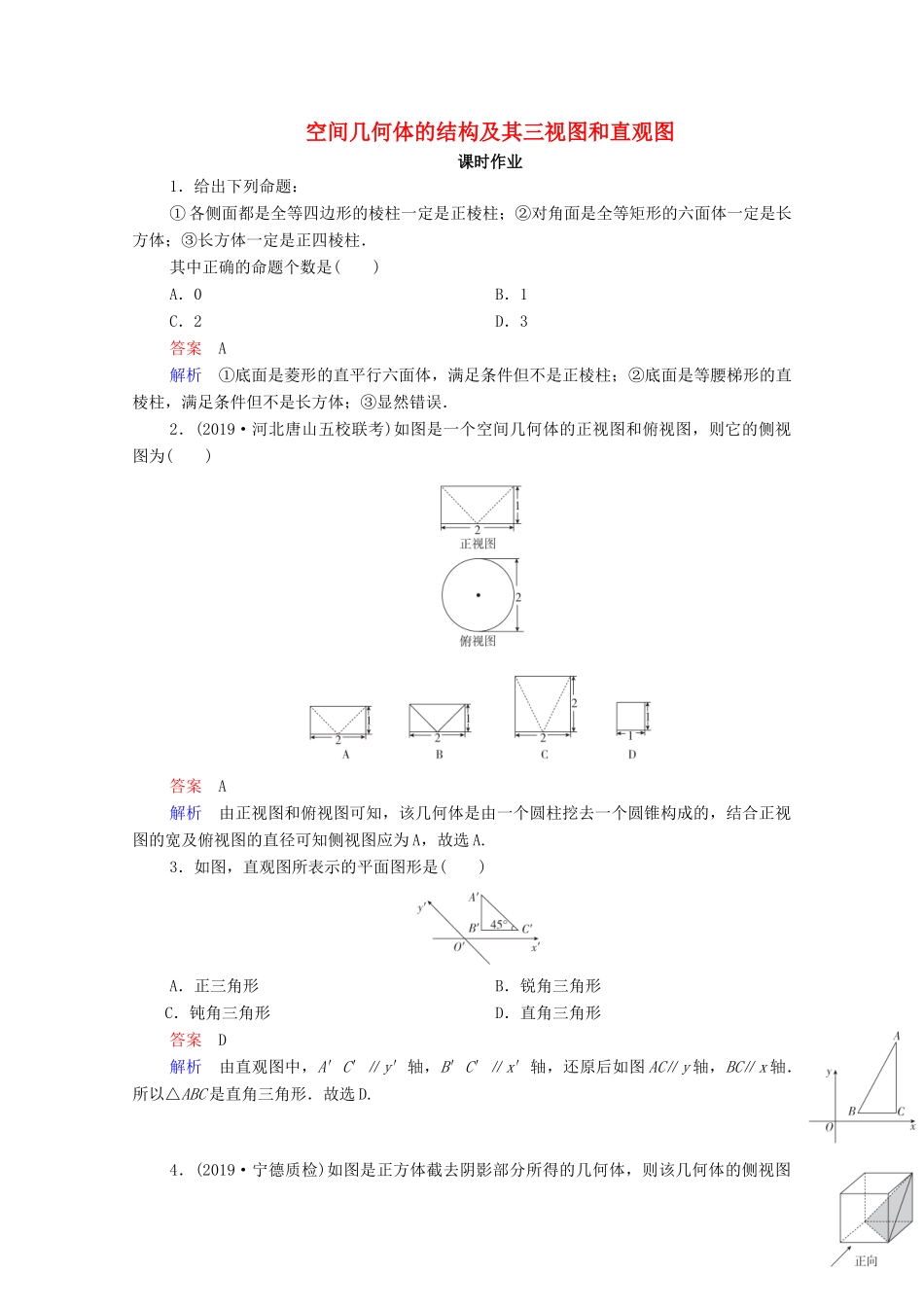

空间几何体的结构及其三视图和直观图课时作业1．给出下列命题：①各侧面都是全等四边形的棱柱一定是正棱柱；②对角面是全等矩形的六面体一定是长方体；③长方体一定是正四棱柱．其中正确的命题个数是()A．0B．1C．2D．3答案A解析①底面是菱形的直平行六面体，满足条件但不是正棱柱；②底面是等腰梯形的直棱柱，满足条件但不是长方体；③显然错误．2．(2019·河北唐山五校联考)如图是一个空间几何体的正视图和俯视图，则它的侧视图为()答案A解析由正视图和俯视图可知，该几何体是由一个圆柱挖去一个圆锥构成的，结合正视图的宽及俯视图的直径可知侧视图应为A，故选A.3．如图，直观图所表示的平面图形是()A．正三角形B．锐角三角形C．钝角三角形D．直角三角形答案D解析由直观图中，A′C′∥y′轴，B′C′∥x′轴，还原后如图AC∥y轴，BC∥x轴．所以△ABC是直角三角形．故选D.4．(2019·宁德质检)如图是正方体截去阴影部分所得的几何体，则该几何体的侧视图是()答案C解析该几何体的侧视图是从左边向右边看．故选C.5．如图所示，从三棱台A′B′C′－ABC中截去三棱锥A′－ABC，则剩余部分是()A．三棱锥B．四棱锥C．三棱柱D．三棱台答案B解析剩余部分是四棱锥A′－BB′C′C，选B.6．(2019·湖南长沙模拟)如图是一个正方体，A，B，C为三个顶点，D是棱的中点，则三棱锥A－BCD的正视图、俯视图是(注：选项中的上图为正视图，下图为俯视图)()答案A解析正视图和俯视图中棱AD和BD均看不见，为虚线，故选A.7．某几何体的正视图和侧视图完全相同，均如图所示，则该几何体的俯视图一定不可能是()答案D解析几何体的正视图和侧视图完全相同，则该几何体从正面看和从侧面看的长度相等，只有等边三角形不可能．故选D.8．(2019·临沂模拟)如图甲，将一个正三棱柱ABC－DEF截去一个三棱锥A－BCD，得到几何体BCDEF，如图乙，则该几何体的正(主)视图是()答案C解析由于三棱柱为正三棱柱，故侧面ADEB⊥底面DEF，△DEF是等边三角形，所以CD在面ABED上的投影为AB的中点与D的连线，CD的投影与底面DEF不垂直．故选C.9．(2019·河北石家庄质检)一个三棱锥的正视图和俯视图如图所示，则该三棱锥的侧视图可能为()答案D解析由图可知，该几何体为如图所示的三棱锥，其中平面ACD⊥平面BCD.故选D.10．(2019·湖北武汉模拟)在如图所示的空间直角坐标系Oxyz中，一个四面体的顶点坐标分别是(0,0,2)，(2,2,0)，(1,2,1)，(2,2,2)．给出编号为①、②、③、④的四个图，则该四面体的正视图和俯视图分别为()A．①和②B．③和①C．④和③D．④和②答案D解析在空间直角坐标系中构建棱长为2的正方体，设A(0,0,2)，B(2,2,0)，C(1,2,1)，D(2，2,2)，则空间几何体ABCD即为满足条件的四面体，得出其正视图和俯视图分别为④和②，故选D.11．(2018·全国卷Ⅰ)某圆柱的高为2，底面周长为16，其三视图如右图．圆柱表面上的点M在正视图上的对应点为A，圆柱表面上的点N在左视图上的对应点为B，则在此圆柱侧面上，从M到N的路径中，最短路径的长度为()A．2B．2C．3D．2答案B解析根据圆柱的三视图以及其本身的特征，可以确定点M和点N分别在以圆柱的高为长方形的宽、圆柱底面圆周长的四分之一为长的长方形的对角线的端点处，所以所求的最短路径的长度为＝2，故选B.12．某多面体的三视图如图所示，其中正视图和侧视图都由正方形和等腰直角三角形组成，正方形的边长为2，俯视图为等腰直角三角形．该多面体的各个面中有若干个是梯形，这些梯形的面积之和为()A．10B．12C．14D．6答案B解析由多面体的三视图还原直观图如图所示．该几何体由上方的三棱锥A－BCE和下方的三棱柱BCE－B1C1A1构成，其中侧面CC1A1A和侧面BB1A1A是梯形，则梯形的面积之和为2×＝12.故选B.13．(2019·全国卷Ⅱ)中国有悠久的金石文化，印信是金石文化的代表之一．印信的形状多为长方体、正方体或圆柱体，但南北朝时期的官员独孤信的印信形状是“半正多面体”(图1)．半正多面体是由两种或两种以上的正多边形围成的多面体．半正多面体体现了数学的对称美．图2是一个棱数为48的半正多面体，它的所有顶点都在同一个正方体的表面上，且此正方体的棱长为1.则该半正多面体共有________个...
