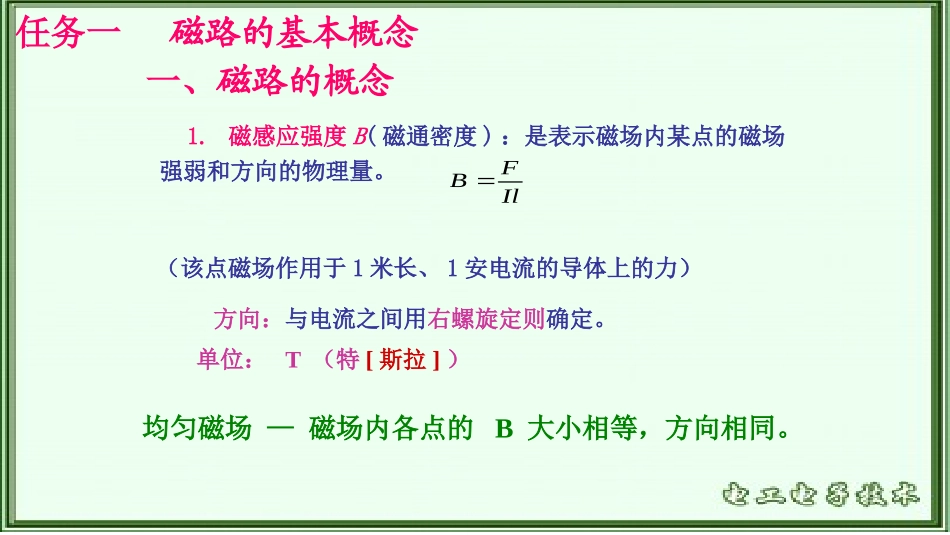

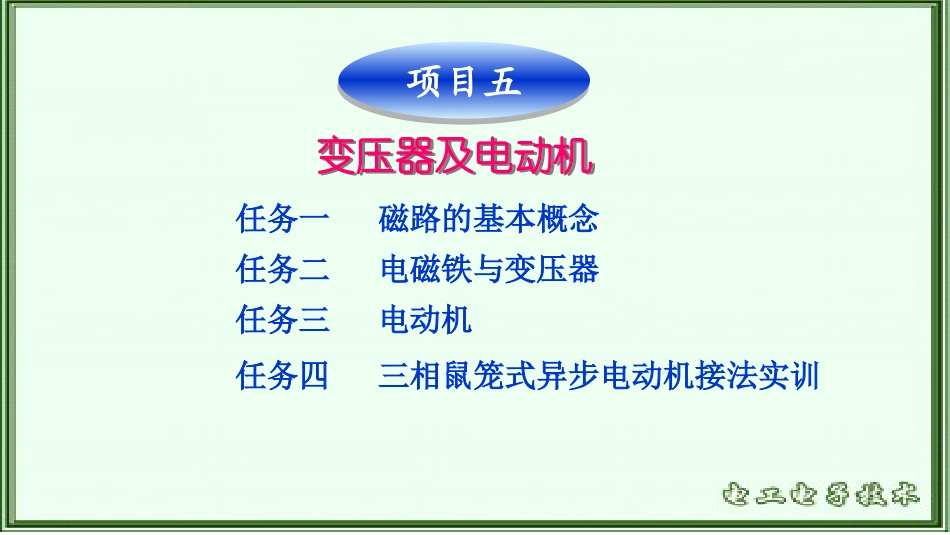

任务一磁路的基本概念任务二电磁铁与变压器任务三电动机变压器及电动机变压器及电动机项目五项目五任务四三相鼠笼式异步电动机接法实训电工设备中常见的磁路及铁心线圈变压器铁心–+SN电机铁心绕组绕组任务一磁路的基本概念一、磁路的概念1.磁感应强度B(磁通密度)：是表示磁场内某点的磁场强弱和方向的物理量。均匀磁场—磁场内各点的B大小相等，方向相同。单位：T（特[斯拉]）IlFB方向：与电流之间用右螺旋定则确定。（该点磁场作用于1米长、1安电流的导体上的力）任务一磁路的基本概念4.磁场强度H定义：H=B/3.磁导率相对磁导率r=/0（对于铁磁材料r=102105）单位：A/m(安/米)铁磁材料广泛应用在变压器、电机、电工仪表等。真空磁导率0=410–7H/m（亨/米）对于均匀磁场F=B•SF-标量单位：Wb（韦[伯]）2.磁通F等于磁感应强度B与垂直于磁场方向的面积S的乘积。任务一磁路的基本概念二、磁路欧姆定律磁通势：F=NI单位A(安）磁路截面积磁路长度Sl,单位H-1(每亨）磁路欧姆定律：mRFΦINU–+铁心磁路INU–+铁心磁路磁通势：励磁电流和线圈匝数的乘积。磁路磁阻：磁路磁阻：SlRm任务一磁路的基本概念（不是常数）FF00磁通随磁通势变化曲线空心线圈铁心线圈磁饱和任务一磁路的基本概念磁路与电路各物理量的对应关系磁路电路磁通势：F电动势：E磁通:电流:I磁路磁阻：电路电阻:磁路欧姆定律：电路欧姆定律：SlRmrSlRRmFREI1.为什么说磁路欧姆定律只能用于定性分析？2.磁滞损耗和涡流损耗是怎么产生的？如何减小这两种损耗？任务二电磁铁与变压器一、铁磁材料1.铁磁材料的磁化曲线2.铁磁材料的磁滞回线任务二电磁铁与变压器3.铁磁材料的分类及应用软磁材料：主要特点是导磁系数高，容易磁化和退磁，磁滞损耗小，如硅钢片、铸钢、铁氧体等。这类材料主要用于制造电机、变压器和电器的铁心；坡莫合金常用于制作高频变压器及脉冲变压器的铁心。硬磁材料：主要特点是剩磁大，如钴钢、锰钢、钨钢等。这类材料主要用于制造永久磁铁、扬声器和电工仪表等。特别是钕铁硼永磁材料，由于其有很高的剩磁性能，目前被广泛应用于制作各种永磁电机的磁场，能有效地减少电能的损耗，提高电机的效率，在航空航天技术中得到了广泛的应用。矩磁材料：主要特点是受较小的磁场的磁化就可以达到饱和，而去掉磁场后仍能保持饱和状态，如锰镁铁氧体、锂锰铁氧体和某些铁镍合金等。由于矩磁材料去掉磁场后仍能保持饱和状态，具有一定的“记忆”功能，常用于制造存储器磁芯和外部设备中的磁鼓、磁带、磁盘等。变压器可以变换电压、电流和阻抗的功能。应用非常广泛。电力系统：变压器用于改变供电系统的电压。电子线路：变压器用于改变电压、耦合电路、传送信号和实现阻抗的匹配等。还有一些特殊变压器（如：自耦变压器、电流互感器等）及专用变压器（如：电焊变压器、整流变压器等）。按相数分:单相、三相和多相变压器。分类：按用途分:电力变压器，特殊用途变压器。按结构分:心式变压器、壳式变压器。按冷却方式分:自冷变压器、油冷变压器。任务二电磁铁与变压器其它部件壳式变压器变压器主要组成部分变压器铁心变压器绕组心式变压器线圈铁心铁心线圈二、变压器的结构任务二电磁铁与变压器变压器铁心的作用是构成磁路。为了减小涡流和磁滞损耗，一般采用具有绝缘层的0.23－0.35mm厚硅钢片叠压而成。在一些专用的小型变压器中，也有采用铁氧体或坡莫合金替代硅钢片的。1、铁心任务二电磁铁与变压器2、绕组（线圈）变压器的绕圈通常称为绕组。在变压器中，接到高压电网的绕组称为高压绕组或一次绕组，接到低压电网的绕组称为低压绕组或二次绕组。按照高压绕组和低压绕组的相互位置和形状的不同，绕组可以分为同心式和交叠式两种。任务二电磁铁与变压器壳式变压器绕组和铁心的结构示意图任务二电磁铁与变压器低压绕组高压绕组同心式绕组交叠式绕组低压绕组高压绕组任务二电磁铁与变压器变压器的绕组任务二电磁铁与变压器三、变压器的工作原理其中N1为一次绕组的匝数，一次绕组也称为原绕组或原边。N2为二次绕组的匝数，二次绕组也称为副绕组或副边。任务二...
