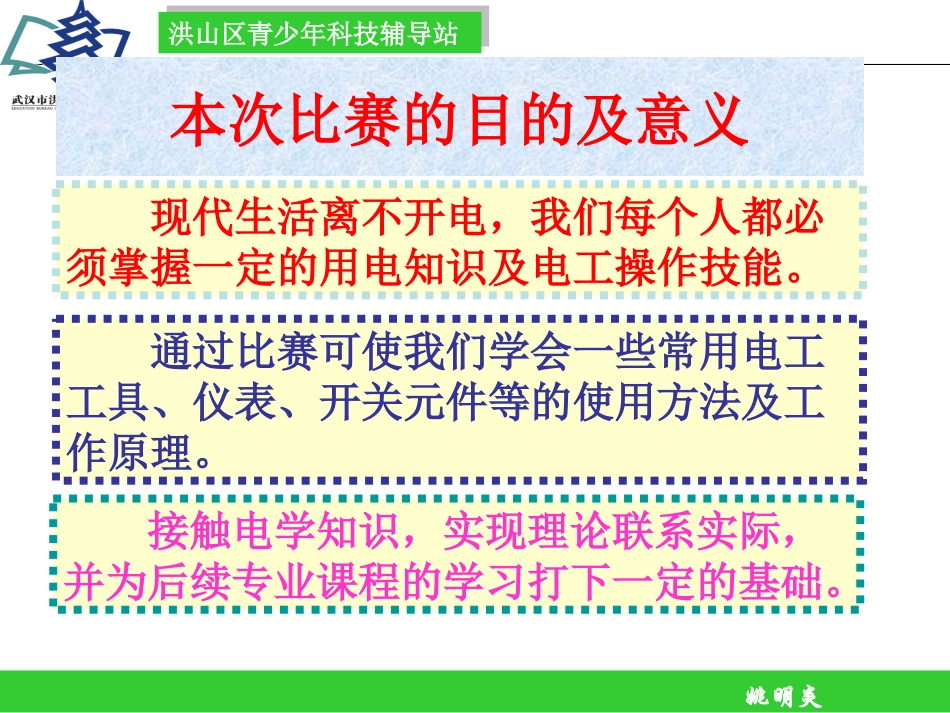

洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎青少年科普活动无线话筒无线话筒洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎本次比赛的目的及意义现代生活离不开电，我们每个人都必须掌握一定的用电知识及电工操作技能。通过比赛可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。接触电学知识，实现理论联系实际，并为后续专业课程的学习打下一定的基础。洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎无线话筒锡焊技术是电工、电子工艺的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。话筒是最常用的家用电器之一，通过这次学习，我们应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些常见故障。洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎无线话筒电路原理图洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎无线话筒装配图洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎安装步骤机械部件的安装调整焊接前的准备工作元器件的焊接与安装三极管、电容、电阻的认识清点材料洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎第一步：清点电子元件请按元件清单一一对应，记清每个元件的名称与外形注意洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎友情提醒1螺丝要小心滚掉清点完后请将暂时不用元件、材料放回塑料袋备用。打开时请小心，不要将塑料袋撕破，以免零件丢失。清点材料时请将所有的东西都放在一张纸上。洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎零件1电阻共4只R24.7K黄紫红R4100棕黑棕R1120棕红棕R336K橙兰橙洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎零件2电解电容＋－0.47μFC11个6C4瓷片电容68102636C6C5C3C29018VT1只洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎零件3开关震荡线圈天线洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎零件4驻极体电池架正极片及电池弹簧洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎零件5线尾网罩及网罩架螺丝2个洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎零件6话筒手柄海绵开关标牌洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎第二步：二极管、电容、电阻的认识元件的大小与极性一定不能弄错注意洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎区分电解电容的极性长+短-根据正接时漏电流小（阻值大），反接时漏电流大来判断。＋－－+洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎区分驻极体的极性洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎第三步：焊接前的准备工作元件读数测量元件插放去氧化层元件焊接元件弯制现在开始焊接了，要注意安全哦！洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎±10%10－2银±5%10－1金999白105104103102101100倍率888灰±0.1%777紫±0.25%666兰±0.5%555绿444黄333橙±2%222红±1%111棕000黑误差IIIIII颜色色环色标洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎色环认识的规律•从上页幻灯片可知，金色和银色只能是乘数和允许误差，一定放在右边。•表示允许误差的色环比别的色环稍宽，离别的色环稍远。•我们用的电阻大都允许误差是±5%的，用金色色环表示，因此金色一般都在最右边。洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎清除元件表面的氧化层左手捏住电阻或其他元件的本体，右手用锯条轻刮元件脚的表面，左手慢慢地转动，直到表面氧化层全部去除。新元件免去此项。洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎直接从元件根部，将元件脚弯制成形错用镊子夹住元件根部，将元件脚弯制成形yes大约1-2mm镊子元件脚的弯制成形1洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎别太短立式插法的元件只要弯一边元件脚的弯制成形2洪山区青少年科技辅导站洪山区青少年科技辅导站姚明炎元件的插放卧式插法卧式插法洪山区青少年科技辅导站洪山区青少年科技...
