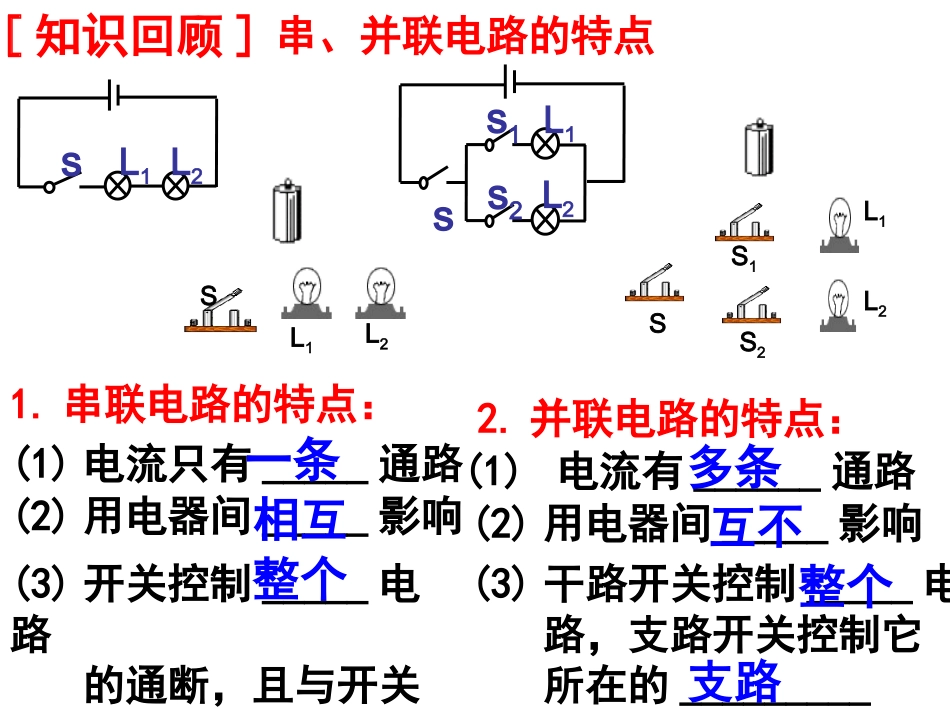

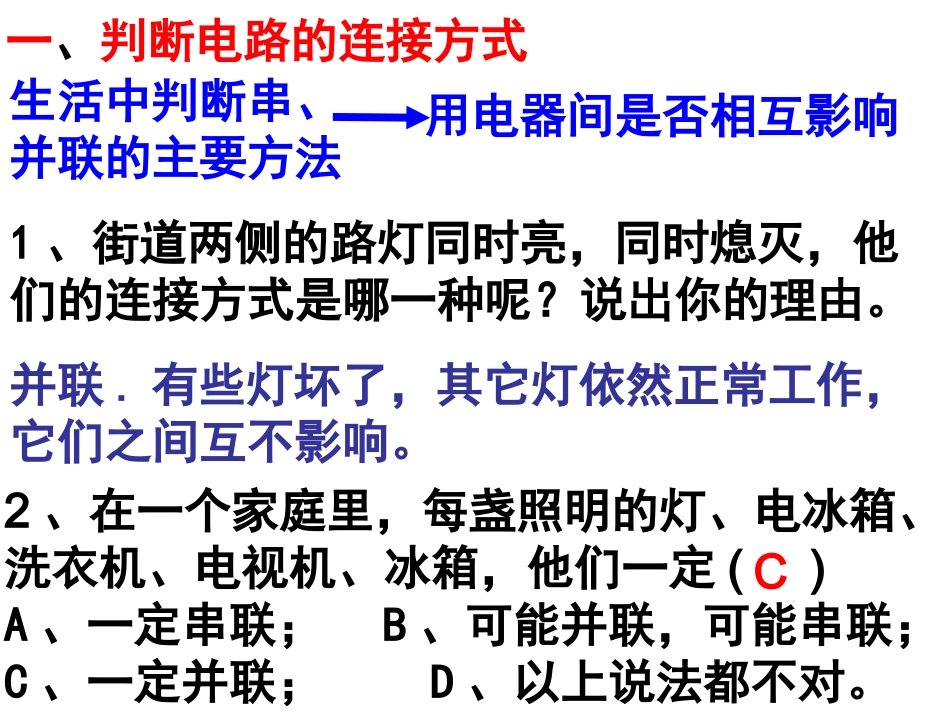

识别串、并联电路的连接串、并联电路的特点1.串联电路的特点：(1)电流只有_____通路(2)用电器间_____影响(3)开关控制_____电路的通断，且与开关的位置无关SL1L2SS1S2L1L22.并联电路的特点：(1)电流有______通路(2)用电器间_____影响(3)干路开关控制_____电路，支路开关控制它所在的_________一条相互整个多条互不整个支路[知识回顾]sL1L2sL1s1s2L2一、判断电路的连接方式1、街道两侧的路灯同时亮，同时熄灭，他们的连接方式是哪一种呢？说出你的理由。并联.有些灯坏了，其它灯依然正常工作，它们之间互不影响。生活中判断串、并联的主要方法用电器间是否相互影响2、在一个家庭里，每盏照明的灯、电冰箱、洗衣机、电视机、冰箱，他们一定()A、一定串联；B、可能并联，可能串联；C、一定并联；D、以上说法都不对。C3、楼道里有一盏灯坏了，电工师傅正在更换灯泡，而其他灯泡却能正常发光，那么这些灯的连接方式是()A、一定串联；B、可能并联；可能串联；C、一定并联；D、以上说法都不对。4、如图桌面上有两小灯泡和一个开关，它们电路在桌下，无法看到。肖明试了一下，闭合开关两灯泡均亮，断开开关两灯泡均熄灭，这两只小灯泡究竟是串联还是并联，请写出判断方法。C6．下列属于串联电路的有,属于并联电路的有.①、定义法：逐个顺次相连的是串联电路；并列相连的是并联电路②、电流法：串联电路电流只有一条路径；并联电路电流只有多条路径5．下列属于串联电路的有,属于并联电路的有.方法：③、找分支点法：并联电路有分支点，串联电路没有。BDACL1s1s2L2A练习：判断下列图像的连接方式s1L1s2L2BCDEF串联并联并联并联并联并联7．指出下列实物图的连接方式：1．如图1所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是2．如图5所示电路中，当开关S1、S2均闭合后，则A．L1、L2都能发光B．L1、L2都不能发光C．Ll能发光，L2不能发光D．Ll不能发光，L2能发光6．如图1所示，该电路中()A．两盏灯泡是串联的B．两盏灯泡是并联的C．两盏灯泡既不是串联也不是并联D．这个电路要发生短路7．图5（乙）中的四个电路中与图5（甲）实物电路图能完全对应的是8．下列电学实验规则中，错误的是（）A．连接电路时，开关应是断开的B．电路连好后，必须检查无误后才能闭合开关C．进行“试触”时，可以选用小量程，也可以用大量程D．闭合开关前，连入电路中的电流表和电压表均应符合“正进负出”9．如图6所示的四个电路中，当开关闭合时会发生短路的是（）10．如图7所示，当开关闭合时，看到的现象是（）A．L1、L2均正常发光B．只有L1能发光C．只有L2能发光D．会发生短路，L1、L2都不亮11．如图8所示，当开关闭合时，发生的现象是（）A．灯亮电铃响B．灯亮电铃不响C．灯不亮电铃响D．灯不亮电铃也不响二、补充内容.局部短路(用电器短路)sL1L2特点：1.只有串联电路存在局部短路2.被短路的用电器不工作sL1L2s1拓展1：（1）闭合S,断开S1L1______，L2______（2）闭合S、S1L1______，L2______亮亮不亮亮13-动画-8串联电路短路.swfsL1L2s1s2拓展2：（1）闭合S,断开S1S2L1______，L2______（2）闭合S、S1,断开S2L1______，L2______（3）闭合S、S2,断开S1L1______，L2______（4）同时闭合S、S1、S2,会出现____________L1、L2______亮亮不亮亮亮不亮电源短路不亮巩固练习1．如图所示的电路，开关S1和S2同时闭合后，电路中的电灯将()A．两灯都亮B．两灯都短路C．灯Ll亮，灯L2被短路D．灯L2亮，灯L1被短路D2.如图，开关S闭合时,可能发生的现象是()A.L1发光、L2不发光B.L1被烧坏C.L2被烧坏D.电池被烧坏D3.如图所示电路中，开关S闭合后，小灯泡L1、L2都能正常发光的是（）D
