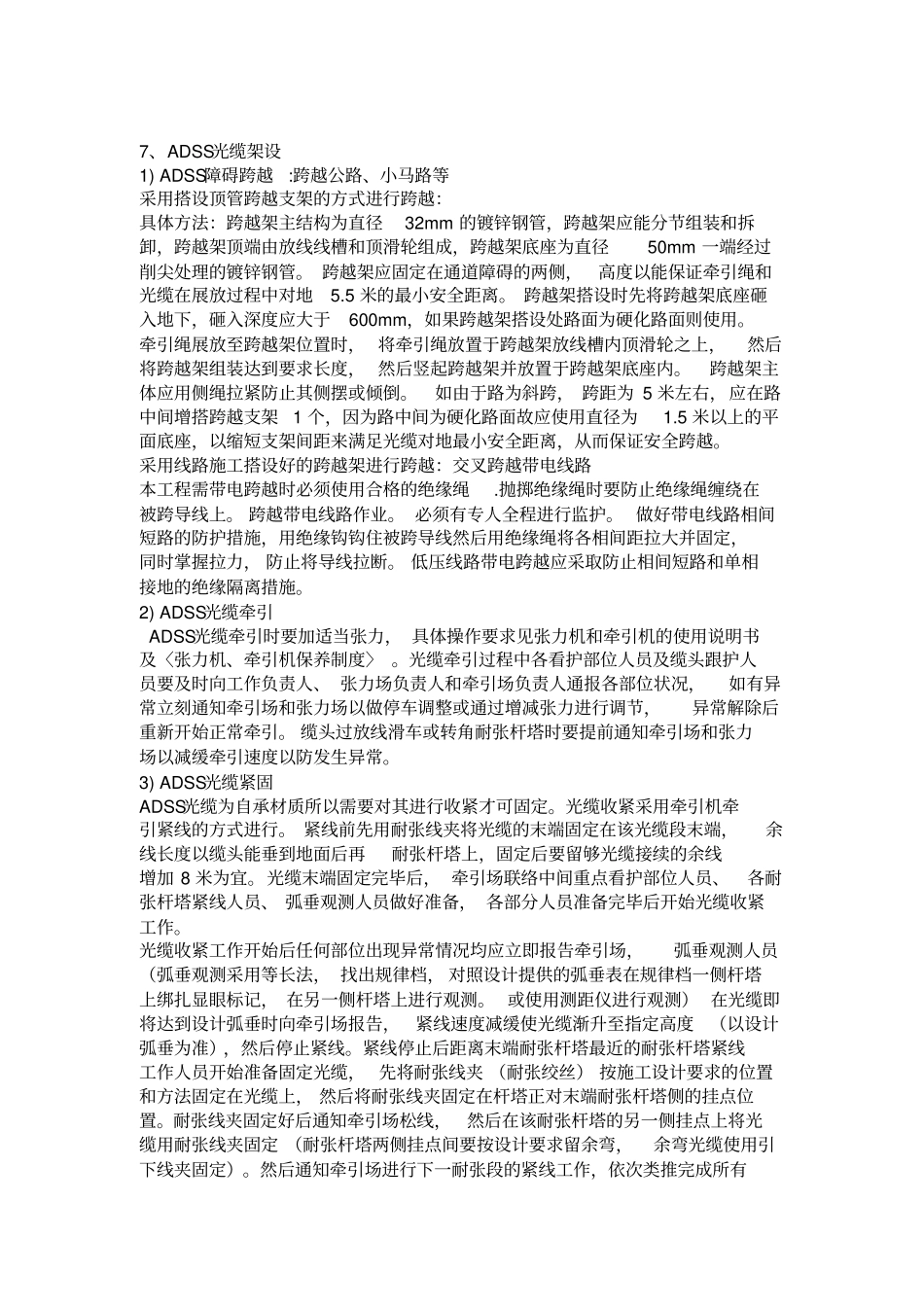

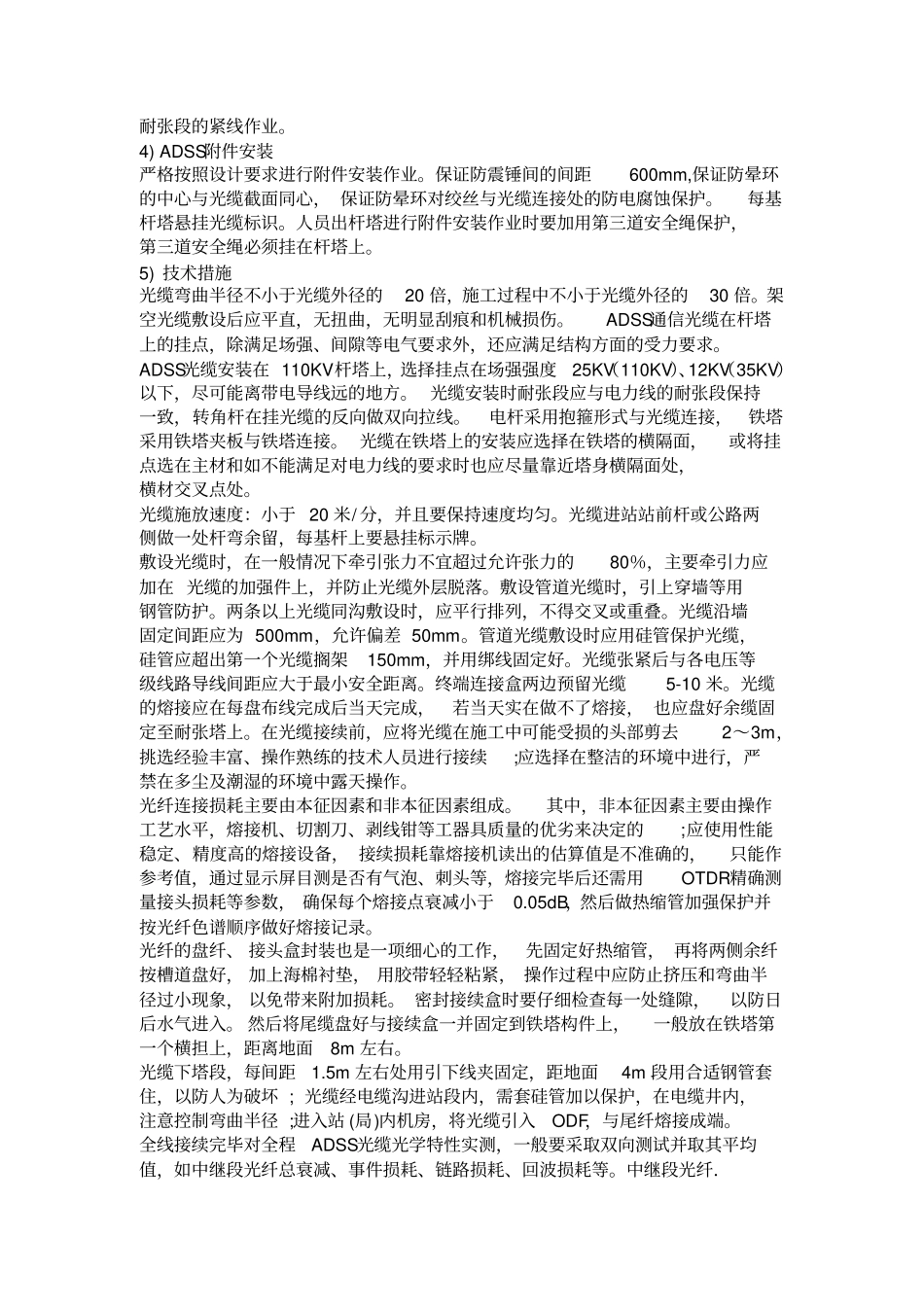

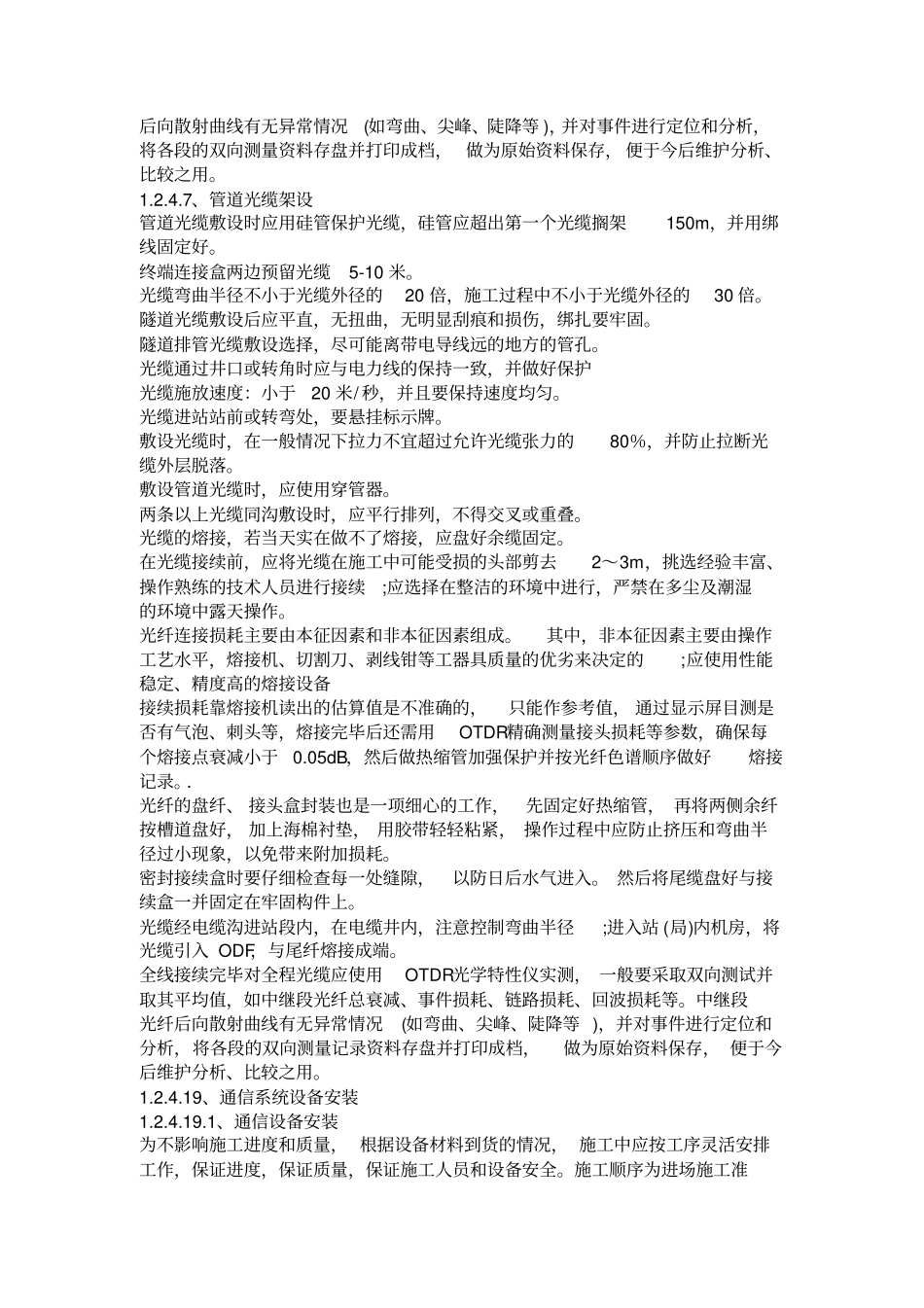

7、ADSS光缆架设1)ADSS障碍跨越:跨越公路、小马路等采用搭设顶管跨越支架的方式进行跨越：具体方法：跨越架主结构为直径32mm的镀锌钢管，跨越架应能分节组装和拆卸，跨越架顶端由放线线槽和顶滑轮组成，跨越架底座为直径50mm一端经过削尖处理的镀锌钢管。跨越架应固定在通道障碍的两侧，高度以能保证牵引绳和光缆在展放过程中对地5.5米的最小安全距离。跨越架搭设时先将跨越架底座砸入地下，砸入深度应大于600mm，如果跨越架搭设处路面为硬化路面则使用。牵引绳展放至跨越架位置时，将牵引绳放置于跨越架放线槽内顶滑轮之上，然后将跨越架组装达到要求长度，然后竖起跨越架并放置于跨越架底座内。跨越架主体应用侧绳拉紧防止其侧摆或倾倒。如由于路为斜跨，跨距为5米左右，应在路中间增搭跨越支架1个，因为路中间为硬化路面故应使用直径为1.5米以上的平面底座，以缩短支架间距来满足光缆对地最小安全距离，从而保证安全跨越。采用线路施工搭设好的跨越架进行跨越：交叉跨越带电线路本工程需带电跨越时必须使用合格的绝缘绳.抛掷绝缘绳时要防止绝缘绳缠绕在被跨导线上。跨越带电线路作业。必须有专人全程进行监护。做好带电线路相间短路的防护措施，用绝缘钩钩住被跨导线然后用绝缘绳将各相间距拉大并固定，同时掌握拉力，防止将导线拉断。低压线路带电跨越应采取防止相间短路和单相接地的绝缘隔离措施。2)ADSS光缆牵引ADSS光缆牵引时要加适当张力，具体操作要求见张力机和牵引机的使用说明书及〈张力机、牵引机保养制度〉。光缆牵引过程中各看护部位人员及缆头跟护人员要及时向工作负责人、张力场负责人和牵引场负责人通报各部位状况，如有异常立刻通知牵引场和张力场以做停车调整或通过增减张力进行调节，异常解除后重新开始正常牵引。缆头过放线滑车或转角耐张杆塔时要提前通知牵引场和张力场以减缓牵引速度以防发生异常。3)ADSS光缆紧固ADSS光缆为自承材质所以需要对其进行收紧才可固定。光缆收紧采用牵引机牵引紧线的方式进行。紧线前先用耐张线夹将光缆的末端固定在该光缆段末端，余线长度以缆头能垂到地面后再耐张杆塔上，固定后要留够光缆接续的余线增加8米为宜。光缆末端固定完毕后，牵引场联络中间重点看护部位人员、各耐张杆塔紧线人员、弧垂观测人员做好准备，各部分人员准备完毕后开始光缆收紧工作。光缆收紧工作开始后任何部位出现异常情况均应立即报告牵引场，弧垂观测人员（弧垂观测采用等长法，找出规律档，对照设计提供的弧垂表在规律档一侧杆塔上绑扎显眼标记，在另一侧杆塔上进行观测。或使用测距仪进行观测）在光缆即将达到设计弧垂时向牵引场报告，紧线速度减缓使光缆渐升至指定高度（以设计弧垂为准），然后停止紧线。紧线停止后距离末端耐张杆塔最近的耐张杆塔紧线工作人员开始准备固定光缆，先将耐张线夹（耐张绞丝）按施工设计要求的位置和方法固定在光缆上，然后将耐张线夹固定在杆塔正对末端耐张杆塔侧的挂点位置。耐张线夹固定好后通知牵引场松线，然后在该耐张杆塔的另一侧挂点上将光缆用耐张线夹固定（耐张杆塔两侧挂点间要按设计要求留余弯，余弯光缆使用引下线夹固定）。然后通知牵引场进行下一耐张段的紧线工作，依次类推完成所有耐张段的紧线作业。4)ADSS附件安装严格按照设计要求进行附件安装作业。保证防震锤间的间距600mm,保证防晕环的中心与光缆截面同心，保证防晕环对绞丝与光缆连接处的防电腐蚀保护。每基杆塔悬挂光缆标识。人员出杆塔进行附件安装作业时要加用第三道安全绳保护，第三道安全绳必须挂在杆塔上。5)技术措施光缆弯曲半径不小于光缆外径的20倍，施工过程中不小于光缆外径的30倍。架空光缆敷设后应平直，无扭曲，无明显刮痕和机械损伤。ADSS通信光缆在杆塔上的挂点，除满足场强、间隙等电气要求外，还应满足结构方面的受力要求。ADSS光缆安装在110KV杆塔上，选择挂点在场强强度25KV（110KV）、12KV（35KV）以下，尽可能离带电导线远的地方。光缆安装时耐张段应与电力线的耐张段保持一致，转角杆在挂光缆的反向做双向拉线。电杆采用抱箍形式与光缆连接，铁塔采用铁塔夹板与铁塔连接。光缆在铁塔上的安装应选择在铁塔的横隔面，...
