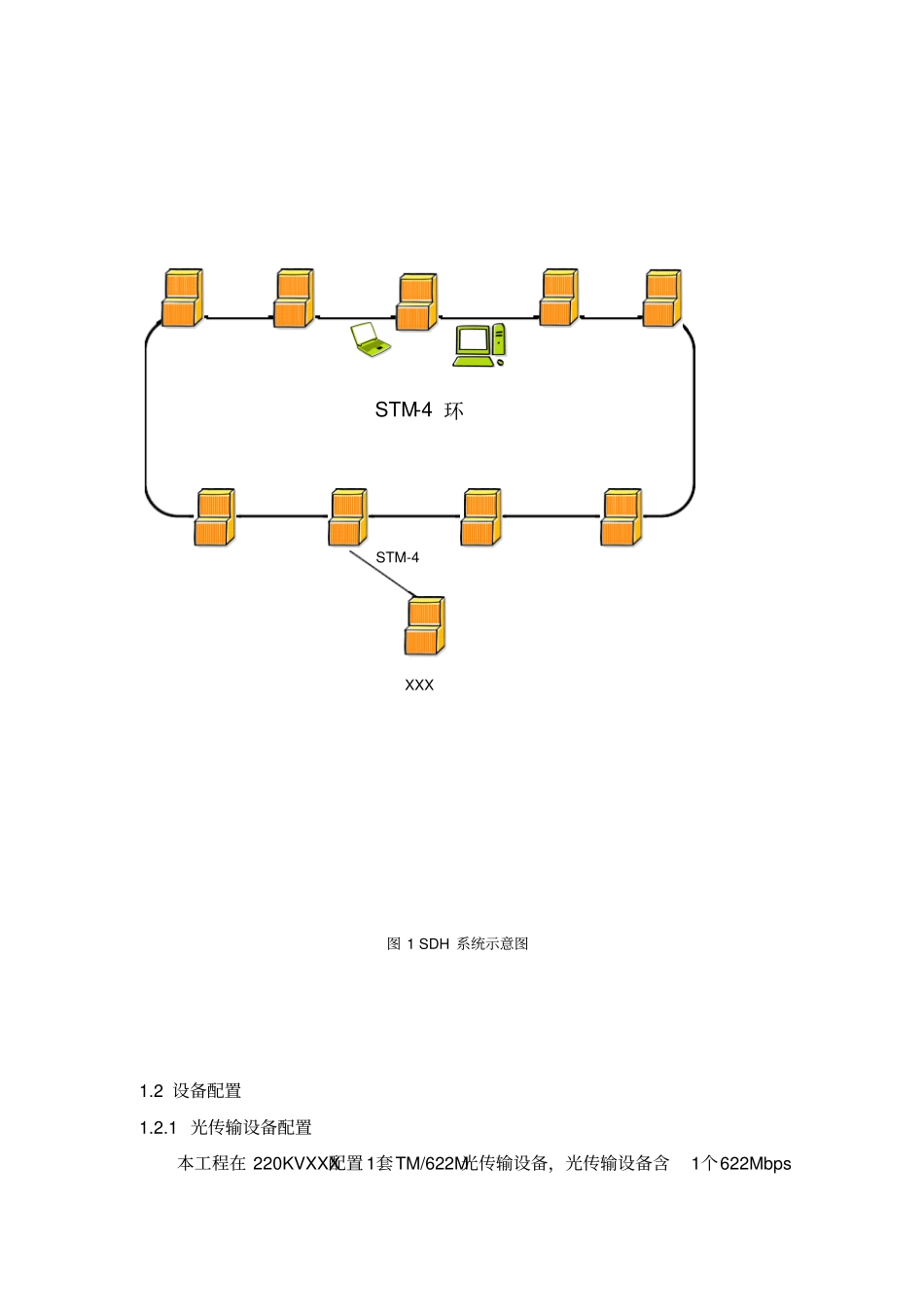

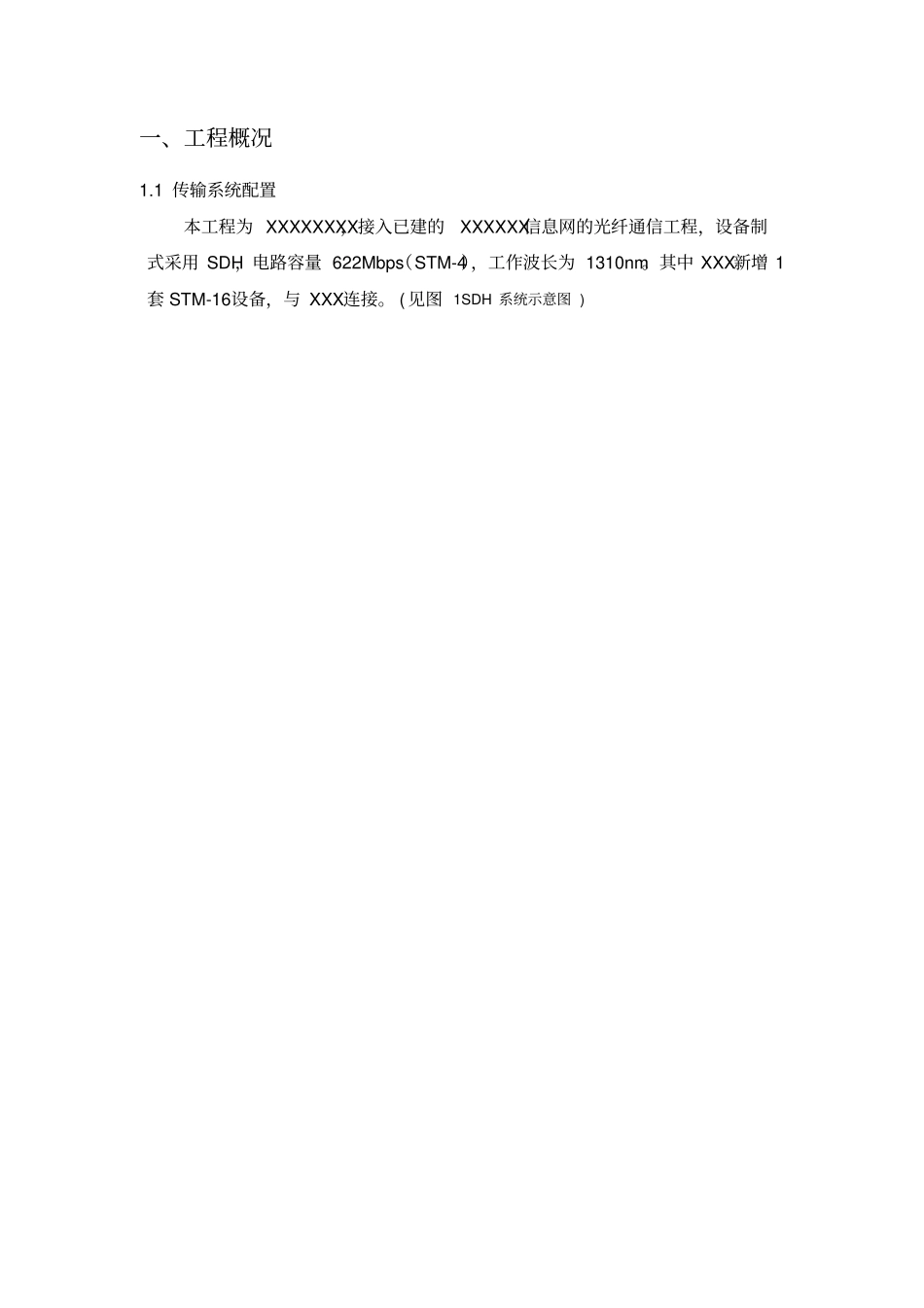

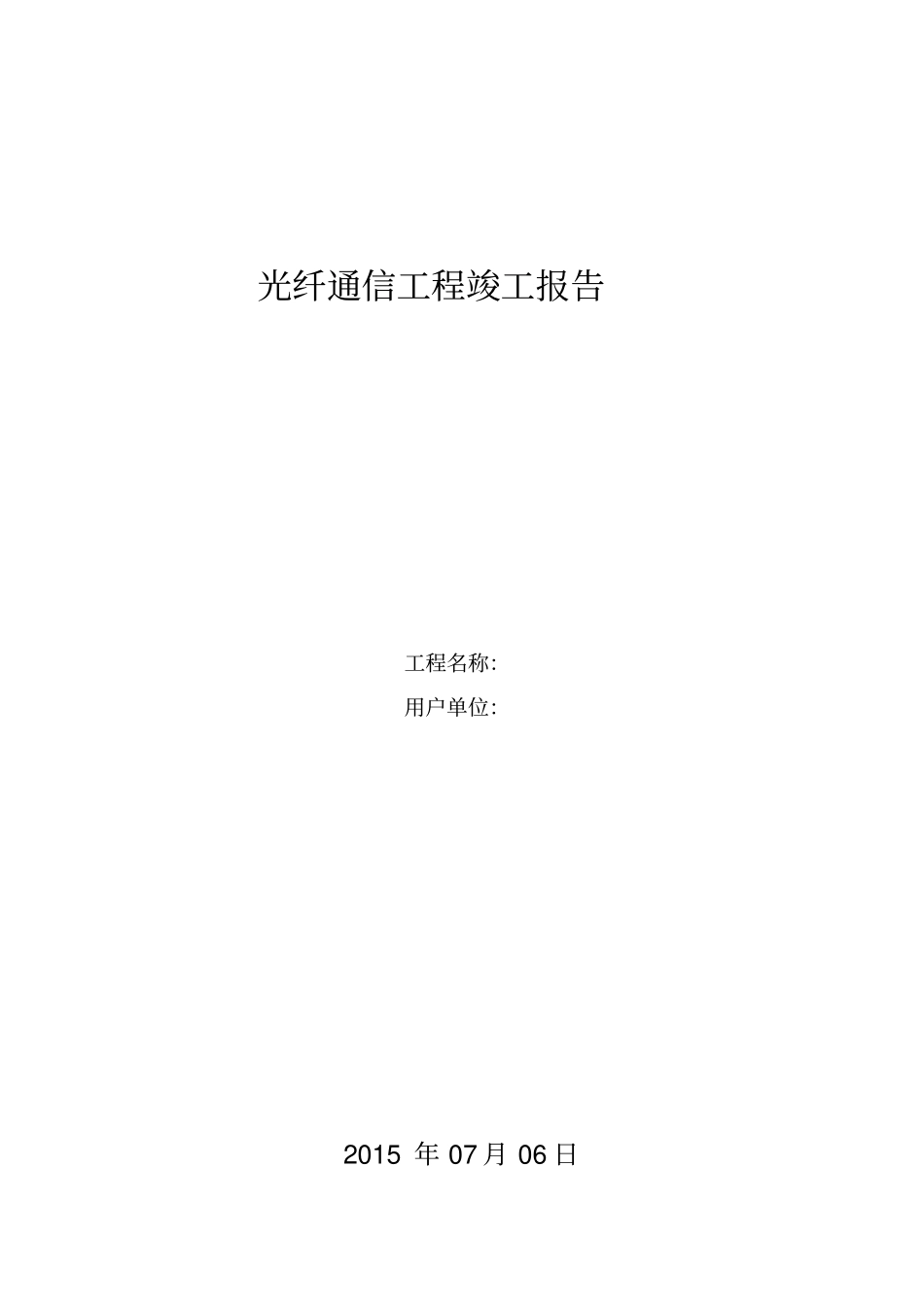

光纤通信工程竣工报告工程名称：用户单位：2015年07月06日一、工程概况1.1传输系统配置本工程为XXXXXXXX，接入已建的XXXXXX信息网的光纤通信工程，设备制式采用SDH，电路容量622Mbps（STM-4），工作波长为1310nm。其中XXX新增1套STM-16设备，与XXX连接。(见图1SDH系统示意图)图1SDH系统示意图1.2设备配置1.2.1光传输设备配置本工程在220KVXXX配置1套TM/622M光传输设备，光传输设备含1个622MbpsSTM-4环XXXSTM-4的光方向，20个2M接口以及1个以太网接口板。其中1个622Mbps的光方向与双闸连接。在雨花分局利用原有的1块太汇聚板配置1个FE口，用于XXX以太网业务的接入。1.2.2PCM基群复用设备配置本期工程在XXX配置两台PCM接入设备含二线语音、四线EM等业务盘，其接口配置详见设备配置清单。二、设备板卡配置清单序号名称数量型号备注一SDH部分12500+子架1套SS6KSUBRACK-2500+2公务、主控板1块SS62SCC01S3电源备份板1块SS61PBU014交叉、时钟板2块SS64XCS015线路板1块SS63SL4A02（L4.1,SC）6支路板2块SS62PD1A01-32*E1763E1倒换接入板1块SS61E75S-63*E18快速以太网板1块SS61EFS00198口以太网接入板1块SS61EMT8-8-port10电接口保护控制板1块SS61EIPC01二PCM部分9PCM子架2套MISS2512010用户接口盘2块SLR11E/M接口盘2块EM/VF三、机柜面板图工程验收组织情况Power&alarm光纤走线区接口区XCSXCSSCCPD1EFSSL4PD1设备清点清点整个工程需要由提供的一切设备。是否备注设备的数量是否齐全√设备是否达到合同要求√说明：如有出入请核实合同；目前尚未到货设备另附清单。2M业务测试测试项目2M业务测试测试站名富城变测试时间2007-07-06连接方式1．IDS-PCM从SDH的第一个端口下2M业务，实现与局站的通信2．在中心站的相应音配上接入环路中继线，实现对远端站的放号，实现语音业务3．将远端站的4E/M自环，从中心站的的发送端送入远动信号，并在相应的接受端测试有无信号4．将远端的RS-232自环，从中心站进行自发自收测试语音业务12345678结果√√√√√√√√4E/M12345678结果√√√√√√√√备注IP业务测试测试项目验证远端站点的PC机与局端之间的网络业务（通过FE口上连）测试站富城变测试步骤1．FE口上连一PC机。2．PC机PING通局站的网管服务器。预期结果PC机能正常PING通局站的网管服务器注意事项注意要求是同一网段测试时间2007-07-06测试结果与结论合格备注
