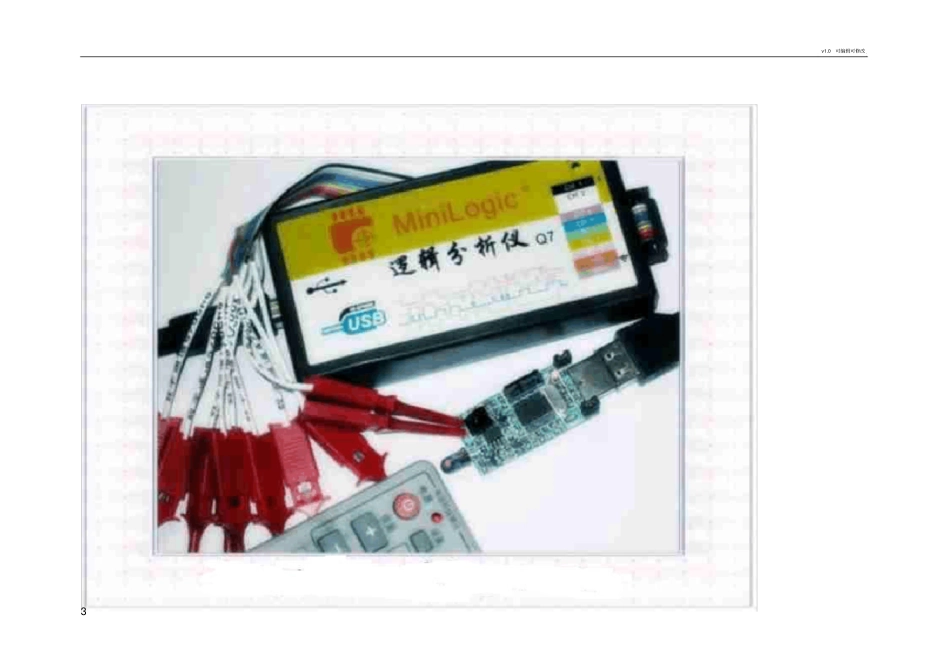

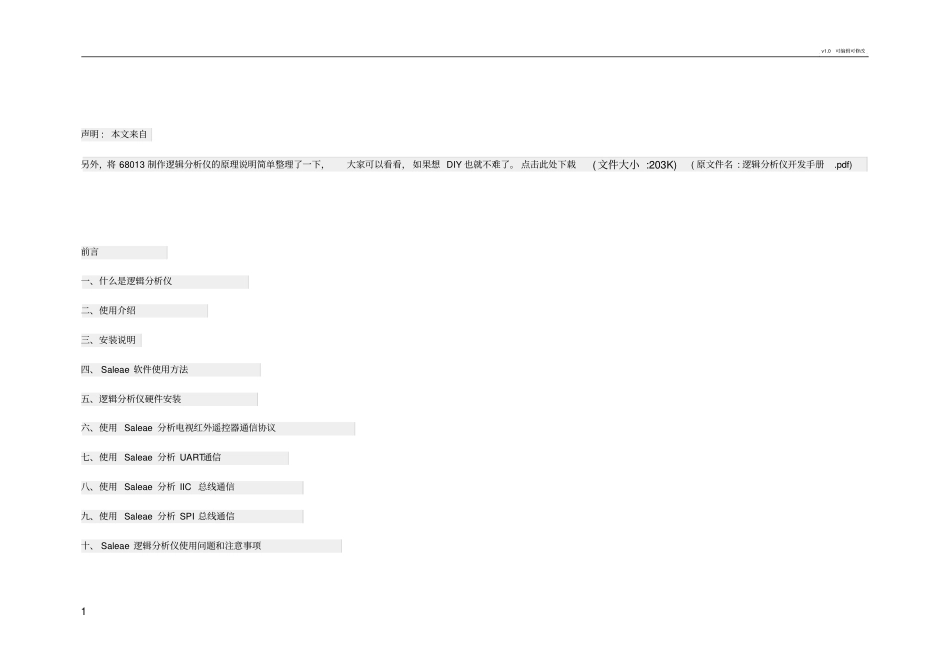

v1.0可编辑可修改1声明:本文来自另外，将68013制作逻辑分析仪的原理说明简单整理了一下，大家可以看看，如果想DIY也就不难了。点击此处下载(文件大小:203K)(原文件名:逻辑分析仪开发手册.pdf)前言一、什么是逻辑分析仪二、使用介绍三、安装说明四、Saleae软件使用方法五、逻辑分析仪硬件安装六、使用Saleae分析电视红外遥控器通信协议七、使用Saleae分析UART通信八、使用Saleae分析IIC总线通信九、使用Saleae分析SPI总线通信十、Saleae逻辑分析仪使用问题和注意事项v1.0可编辑可修改2v1.0可编辑可修改3v1.0可编辑可修改4淘宝地址：(原文件名:前言：工欲善其事，必先利其器。逻辑分析仪是电子行业不可或缺的工具。但是由于一直以来，逻辑分析仪都属于高端产品，所以价格居高不下。因此我们首先要感谢Cypress公司，提供给我们68013这么好的芯片，感谢俄罗斯毛子哥将这个Saleae逻辑分析仪开源出来，让我们用平民的价格，就可以得到贵族的待遇，获得一款性价比如此之高的逻辑分析仪，可以让我们在进行数字逻辑分析仪的时候，快速查找并且解决许多信号、时序等问题，进一步提高我们处理实际问题的能力。原本计划，直接将Saleae的英文版本使用手册直接翻译过来提供给大家，我花费半天时间翻译完后，发现外国人写的东西不太符合我们国人的思维习惯，当然，也是由于我的英语水平有限，因此，我根据自己摸索这个Saleae的过程，写了一份个人认为符合中国人习惯的Saleae，提供给大家，希望大家在使用过程中少走弯路，快速掌握使用方法，更快的解决自己实际遇到的问题。由于个人水平有限，因此在文章撰写的过程中难免存在问题和错误，如果有任何问题，希望大家能够提出来，我会虚心接受并且改进，希望通过我们的交流，给越来越多的人提供更加优秀的资料，共同进步。一、什么是逻辑分析仪：逻辑分析仪是一种类似于示波器的波形测试设备，它通过采集指定的信号，并通过图形或者数据统计化的方式展示给开发人员，开发人员通过这些图形化时序信号按照协议来分析硬件或者软件中的错误。逻辑分析仪是设计中不可缺少的设备，通过它，可以迅速定位错误，发现并解决问题，达到事半功倍的效果，尤其在分析时序，比如1wire、I2C、UART、SPI、CAN等数据的时候，应用逻辑分析仪解决问题非常快速。v1.0可编辑可修改5如果在你的工作中有数字逻辑信号，你就有机会使用逻辑分析仪。因此应选好一种逻辑分析仪，既符合所用的功能，又不太超越所需的功能。用户多半会找一种容易操作的仪器，它在功能控制上操作步骤较少，菜单种类也不多，而且不太复杂。而Saleae就是一种低端的，比较适合大众化的逻辑分析仪，价格便宜，而且常用的逻辑分析功能足够，人机界面人性化，非常适合实用。以下是一个Saleae分析I2C时序的一个典型例子：从图中我们可以清晰的看到，起始信号start，从地址是0x50的器件中去读取数据，第一个字节是0xc0，第二个字节是0x50，有了逻辑分析仪，我们可以快捷的找出我们的I2C时序读写数据的正确与否，可以很快将问题解决。后边的讲解中，我会详细讲解逻辑分析仪分析红外遥控器，UART时序，I2C时序的具体方式方法。v1.0可编辑可修改6(原文件名:二、使用介绍1、saleae的带宽是24M，也就是所谓的最高采样频率是24M，根据乃奎斯特采样定律，12M以下都可以还原信号。但就实际系统来讲，采样频率至少要保持在信号频v1.0可编辑可修改7率的5倍以上，一般在10倍以上会比较准确。也就是说，信号频率在2M以下，采样会很准。Ps：论坛有人说可以采12M，6M，3M等等。24M采12M的标准方波，风险极大，稍有误差就会出错，如果12M的上升沿和下降沿较缓也容易出错。因此，根据理论，在10倍于信号频率的情况下基本没问题，一般应该采2M以下的波形，对于常见的通信，2M的信号速率已经很高了。2、采样深度：理论上，这个Saleae逻辑分析仪的采样深度是1000M，也就是说，可以保存的最大数据量是1G，实际使用的设置太大等待时间长，所以通常使用10M到50M就差不多了，只要能够抓够我们需要的是数据量就可以了。3、经测试，在XP系统、win7系统、VISTA系统下都可以正常使用。三、安装说明安装之前，务必要确认，你的电脑是高速的...
