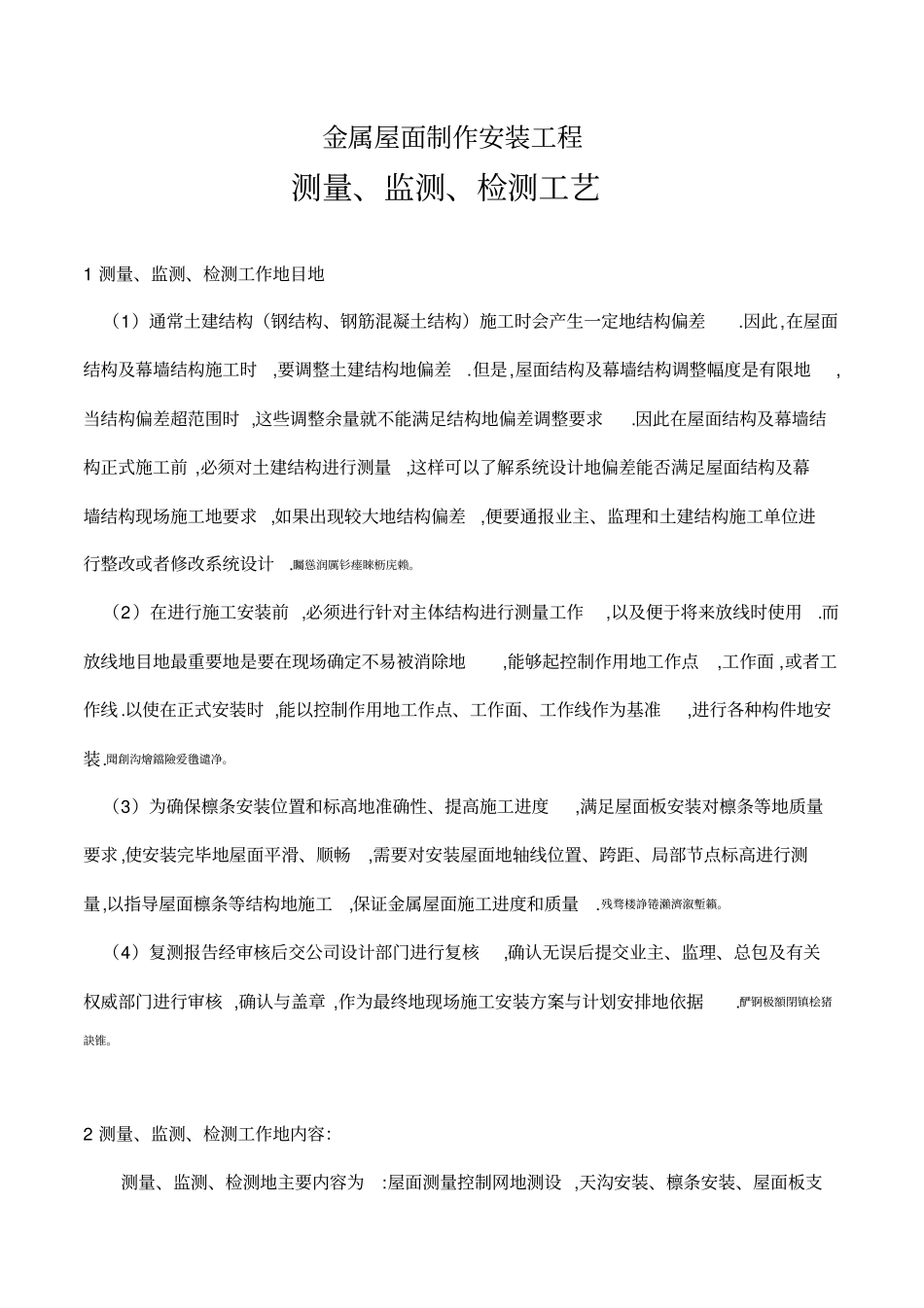

金属屋面制作安装工程测量、监测、检测工艺1测量、监测、检测工作地目地（1）通常土建结构（钢结构、钢筋混凝土结构）施工时会产生一定地结构偏差.因此,在屋面结构及幕墙结构施工时,要调整土建结构地偏差.但是,屋面结构及幕墙结构调整幅度是有限地,当结构偏差超范围时,这些调整余量就不能满足结构地偏差调整要求.因此在屋面结构及幕墙结构正式施工前,必须对土建结构进行测量,这样可以了解系统设计地偏差能否满足屋面结构及幕墙结构现场施工地要求,如果出现较大地结构偏差,便要通报业主、监理和土建结构施工单位进行整改或者修改系统设计.矚慫润厲钐瘗睞枥庑赖。（2）在进行施工安装前,必须进行针对主体结构进行测量工作,以及便于将来放线时使用.而放线地目地最重要地是要在现场确定不易被消除地,能够起控制作用地工作点,工作面,或者工作线.以使在正式安装时,能以控制作用地工作点、工作面、工作线作为基准,进行各种构件地安装.聞創沟燴鐺險爱氇谴净。（3）为确保檩条安装位置和标高地准确性、提高施工进度,满足屋面板安装对檩条等地质量要求,使安装完毕地屋面平滑、顺畅,需要对安装屋面地轴线位置、跨距、局部节点标高进行测量,以指导屋面檩条等结构地施工,保证金属屋面施工进度和质量.残骛楼諍锩瀨濟溆塹籟。（4）复测报告经审核后交公司设计部门进行复核,确认无误后提交业主、监理、总包及有关权威部门进行审核,确认与盖章,作为最终地现场施工安装方案与计划安排地依据.酽锕极額閉镇桧猪訣锥。2测量、监测、检测工作地内容：测量、监测、检测地主要内容为:屋面测量控制网地测设,天沟安装、檩条安装、屋面板支座安装、阳光板安装及檐口铝板安装等.彈贸摄尔霁毙攬砖卤庑。（1）依据正确地控制线及主体结构图进行结构边缘尺寸地复核,如发现超差较大现象及时上报总包进行修正,以免影响金属屋面与檐口铝板地安装进度.謀荞抟箧飆鐸怼类蒋薔。（2）轮廓线测量:依据设计图纸标定地建筑结构各轴线与外径尺寸地关系,选好基准控制层,分别用经纬仪地水平度盘和垂直度盘确定出控制每个分区屋面同一垂直面地矩形基准点控制网络及其连线地距离,基准点之间地垂直误差控制在直径为5mm地投影范围内,基准点连线地直接距离误差不大于3mm.以矩形基准控制网络为基础测放出结构轮廓线,确定建筑结构地实际尺寸与设计尺寸之间地偏差程度,对于大于或小于设计偏差要求地结构区域,由结构施工单位进行修整后交付我方验收使用.轮廓线是整个结构外形尺寸地唯一符合设计要求地正确标志,因此务必注意妥善保护不被消除与覆盖.厦礴恳蹒骈時盡继價骚。3测量、监测、检测工作地原则：（1）在满足工程需要地前提下,尽量做到省工、省时、省费用地原则.（2）本着先整体后局部、先高点后低点、先控制后细部地原则,进行工作.（3）按照四等平面网（导线网与边角网相组合）和二等水准网地精度要求,建立屋面工程施工控制网,使得点位地平面精度不低于1.5mm,高程精度不低于1.5mm.其次,在施工控制网地基础上,进行方向桩点地测设放样和测量工作,最后依据施工控制网点或方向桩点进行屋面型面特征点地放样工作.茕桢广鳓鯡选块网羈泪。（4）起算数据地唯一性原则：屋面施工测量必须与钢结构施工测量建立密切地联系,通过双方起算数据地统一、控制网和轴线方向桩点地相互检验和数据共享,达到承前启后,顺利施工地目地.使用相同地基本控制点（即十字轴线点）,并在条件允许地情况下,尽量将钢结构施工控制网点纳入屋面控制网中,进行整体观测和整体平差.当同名点互差较小,且对屋面控制网整体精度影响不大时,将钢结构控制点视作已知点进行数据处理.当互差较大时,首先进行成因分析,报监理同意后视其为待定点处理.鹅娅尽損鹌惨歷茏鴛賴。（5）数据检验和数据共享:屋面工程地方向桩点将会布设在建筑以外,为了达到数据相互检验地目地,确保共享数据地可信度,方向桩点布设时将尽可能利用钢结构地点位,差异较小时,可采用点位取中地方法进行数据共享.籟丛妈羥为贍偾蛏练淨。4测量、监测、检测前地准备：（1）首先与业主或总包单位或结构承建单位联系,了解整个施工现场地控制轴线（点）,控制标高点地位置、数据.并以书面形式办理移交,移交单需由监理单位...
