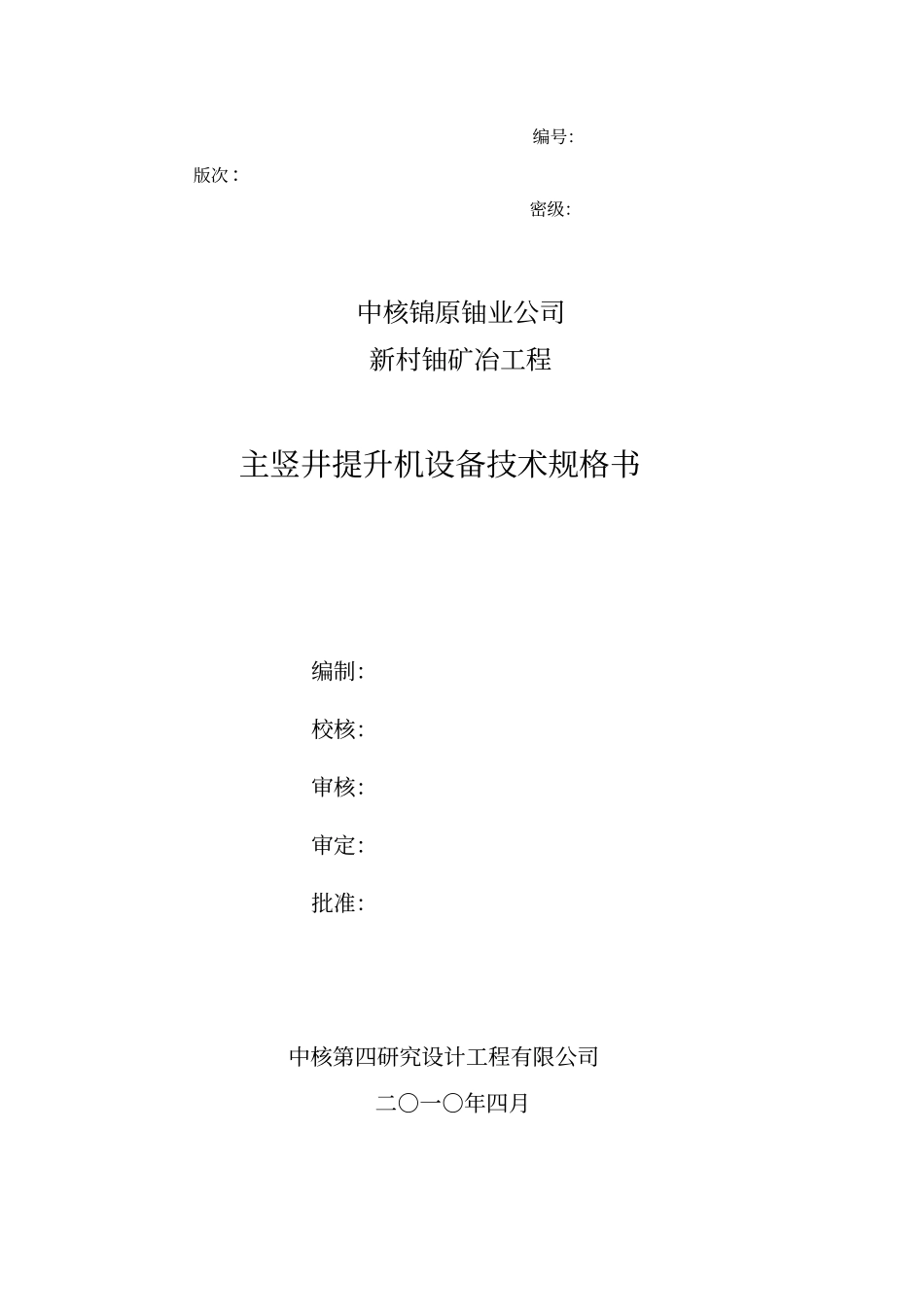

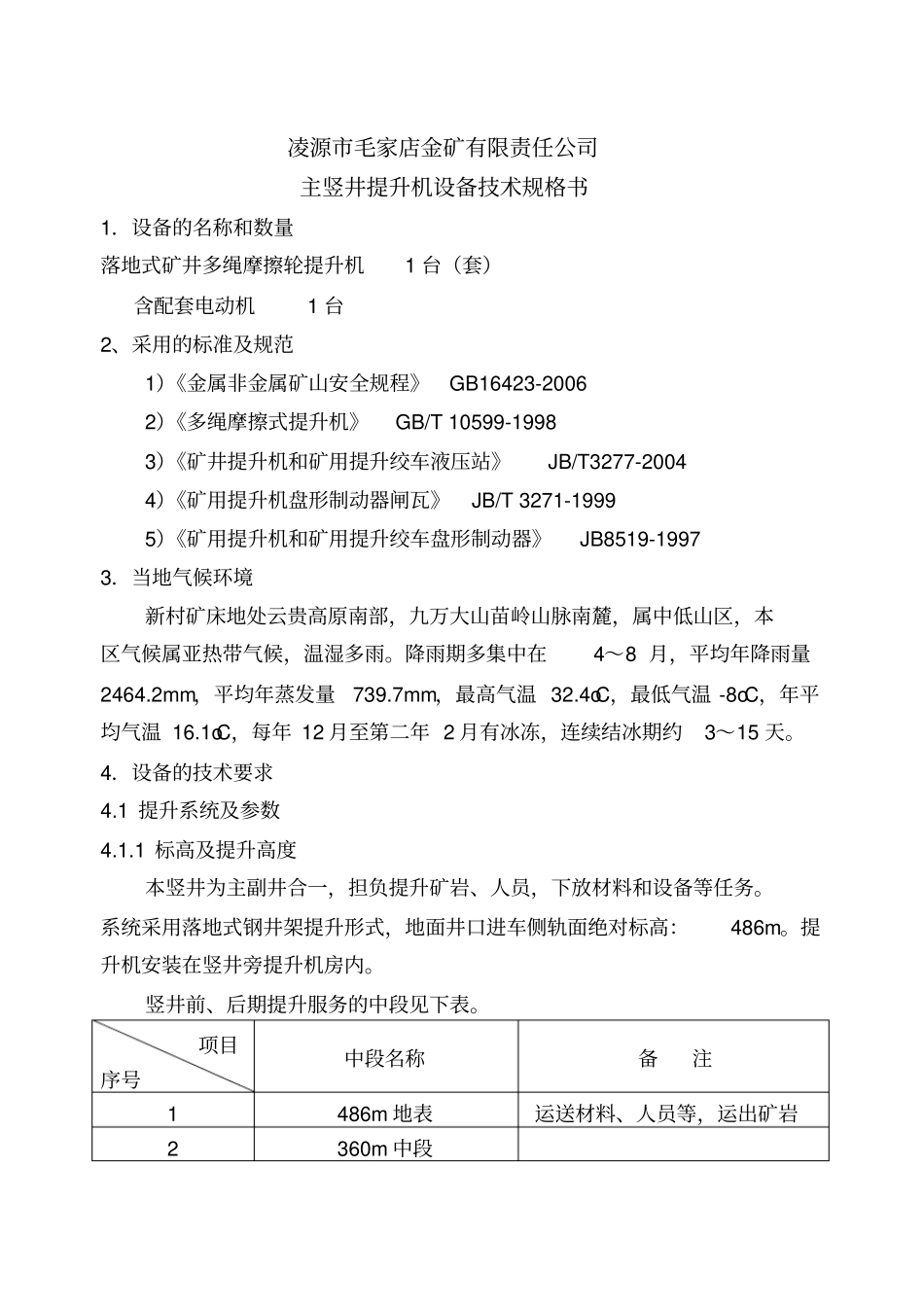

编号：版次：密级：中核锦原铀业公司新村铀矿冶工程主竖井提升机设备技术规格书编制：校核：审核：审定：批准：中核第四研究设计工程有限公司二○一○年四月凌源市毛家店金矿有限责任公司主竖井提升机设备技术规格书1．设备的名称和数量落地式矿井多绳摩擦轮提升机1台（套）含配套电动机1台2、采用的标准及规范1）《金属非金属矿山安全规程》GB16423-20062）《多绳摩擦式提升机》GB/T10599-19983）《矿井提升机和矿用提升绞车液压站》JB/T3277-20044）《矿用提升机盘形制动器闸瓦》JB/T3271-19995）《矿用提升机和矿用提升绞车盘形制动器》JB8519-19973．当地气候环境新村矿床地处云贵高原南部，九万大山苗岭山脉南麓，属中低山区，本区气候属亚热带气候，温湿多雨。降雨期多集中在4～8月，平均年降雨量2464.2mm，平均年蒸发量739.7mm，最高气温32.4oC，最低气温-8oC，年平均气温16.1oC，每年12月至第二年2月有冰冻，连续结冰期约3～15天。4．设备的技术要求4.1提升系统及参数4.1.1标高及提升高度本竖井为主副井合一，担负提升矿岩、人员，下放材料和设备等任务。系统采用落地式钢井架提升形式，地面井口进车侧轨面绝对标高：486m。提升机安装在竖井旁提升机房内。竖井前、后期提升服务的中段见下表。项目序号中段名称备注1486m地表运送材料、人员等，运出矿岩2360m中段项目序号中段名称备注3260m中段4140m中段590m中段650m中段前期最下中段710m中段8-30m中段最大提升高度：H=516m4.1.2提升方式及容器提升方式：采用双罐（双层双车）多绳提升提升容器：采用多绳提升罐笼4.1.3提升钢丝绳：GB/T8918-2006第11组钢丝绳型号：6V×21+7FC钢丝绳直径ds=20mm公称抗拉强度б=1670MPa钢丝绳每米质量Ps=1.18kg/m最小钢丝破断拉力总和Qp=210.683kN4.2提升机及主要配套设施4.2.1提升机型号：JKMD2.25×4（I）摩擦轮直径：φ2.00m（配用较高比压及摩擦系数达到≥0.25的国产摩擦衬垫GM-3）提升钢丝绳根数：4最大提升速度：8m/s减速器传动比：i=10.5天轮直径：φ2.00m天轮数量：2组4.2.2最大静张力及最大静张力差最大静张力：不小于160kN最大静张力差：不小于50kN4.2.3配用电动机配用交流变频电动机电机型号：YPT355S2-8电机主要参数：电机功率：300kW额定电压：380V额定转数：750r/min电动机防护等级不小于IP34，在自然环境条件下应有良好的通风冷却系统，变频范围在0～50HZ。提升减速段负力下运行。4.2.4提升要求：1）检查井筒及钢丝绳时，提升速度不得超过0.3m/s。2）多中段同时工作，担负副井提升任务，提升任务较繁杂，需在不同速度下运行。提升最大速度Vmax=8m/s3）采用三阶段速度图，加、减速度a1=a3=0.7m/s24）要求停罐平稳、准确。4.3机械部分的供货范围及技术要求4.3.1供货范围至少应包括以下部分1）主机（含减速器）2）电动机及制动装置3）联轴器（高低速轴端）4）配套的液压站、润滑站及连接管路5）设备底座和地脚螺栓、螺母、垫板。6）滚筒和联轴器护罩7）配套的指示、监测和保护装置8）车槽装置9）随机检修工具4.3.2未列入上述范围的，但提升机正常运行必须的其他设备也属于供货范围之内。4.3.3提升机必须有能独立操纵的工作制动和紧急安全制动系统，其操纵系统须设在司机操纵台。安全制动装置，可由司机操纵，还须能自动制动，制动时应能使提升机的电动机自动断电。须配备盘形制动器及其闸盘偏摆监测装置和保护装置，并配带相匹配的液压站，液压站须具有可调整制动功能，设有两套各自独立的调压装置，制动系统中，其油压过高或制动油泵断电时应实现安全制动。每对盘形闸上应配置松闸到位信号开关及闸瓦磨损开关。液压站满足二级制动，并配带双油泵，其中一台工作，一台备用。4.3.2须配深度指示器、电气式监控器及PLC控制系统及操纵台，组合成为完整的电控监控系统及操作系统。4.3.3须配行星式减速器（传动比10.5）及其配套底座，并配可控水冷却器的润滑油站。润滑油站须配带双油泵，其中一台工作，一台备用。4.3.4须配钢丝绳滑动监测装置和测速传动装置。4.3.5主电机由提升机厂家配套供货。配套主电机须保证提升工作频繁启动工况的特定需要。4.4安全及保护装置要求（应符合《金属非...
