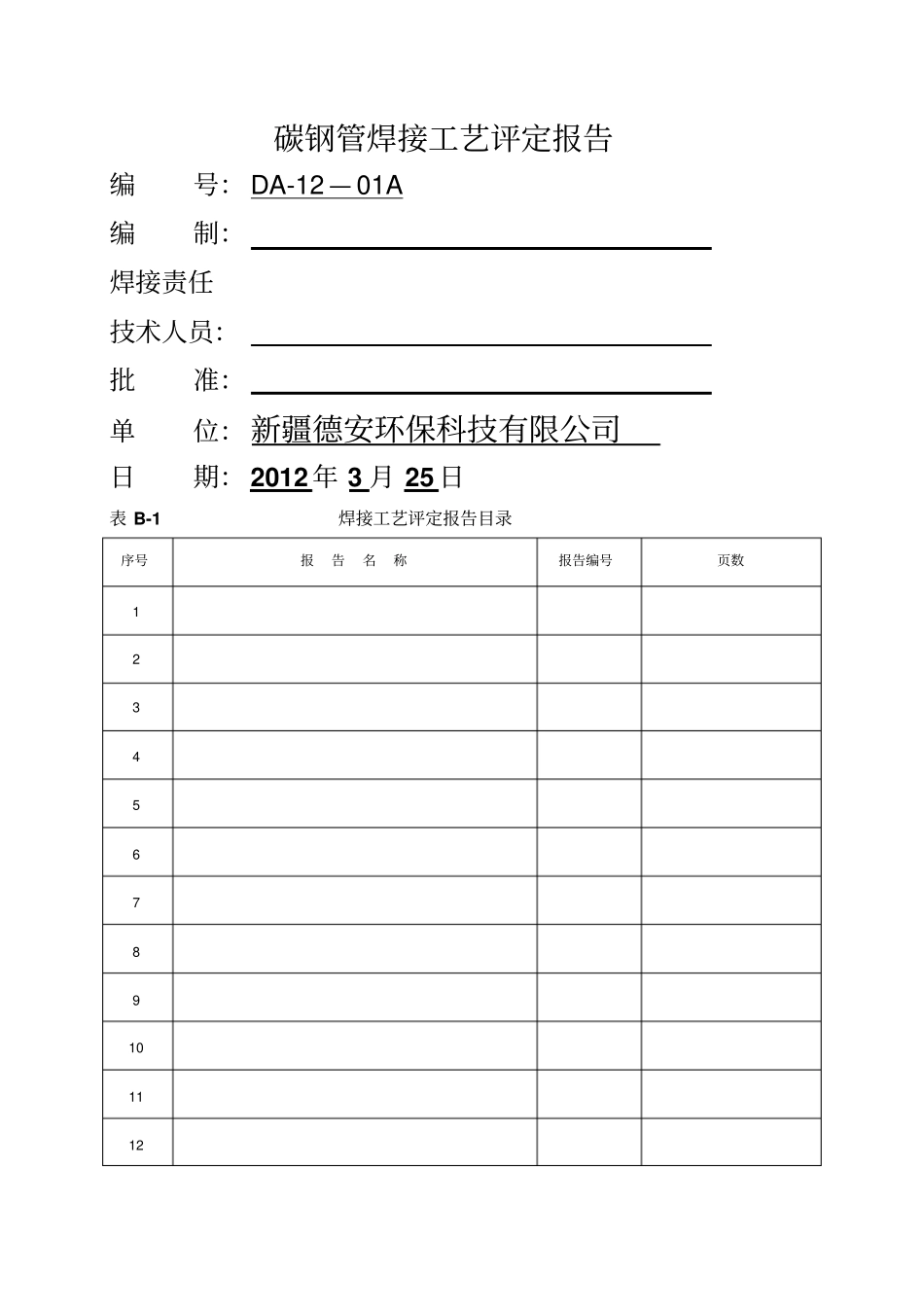

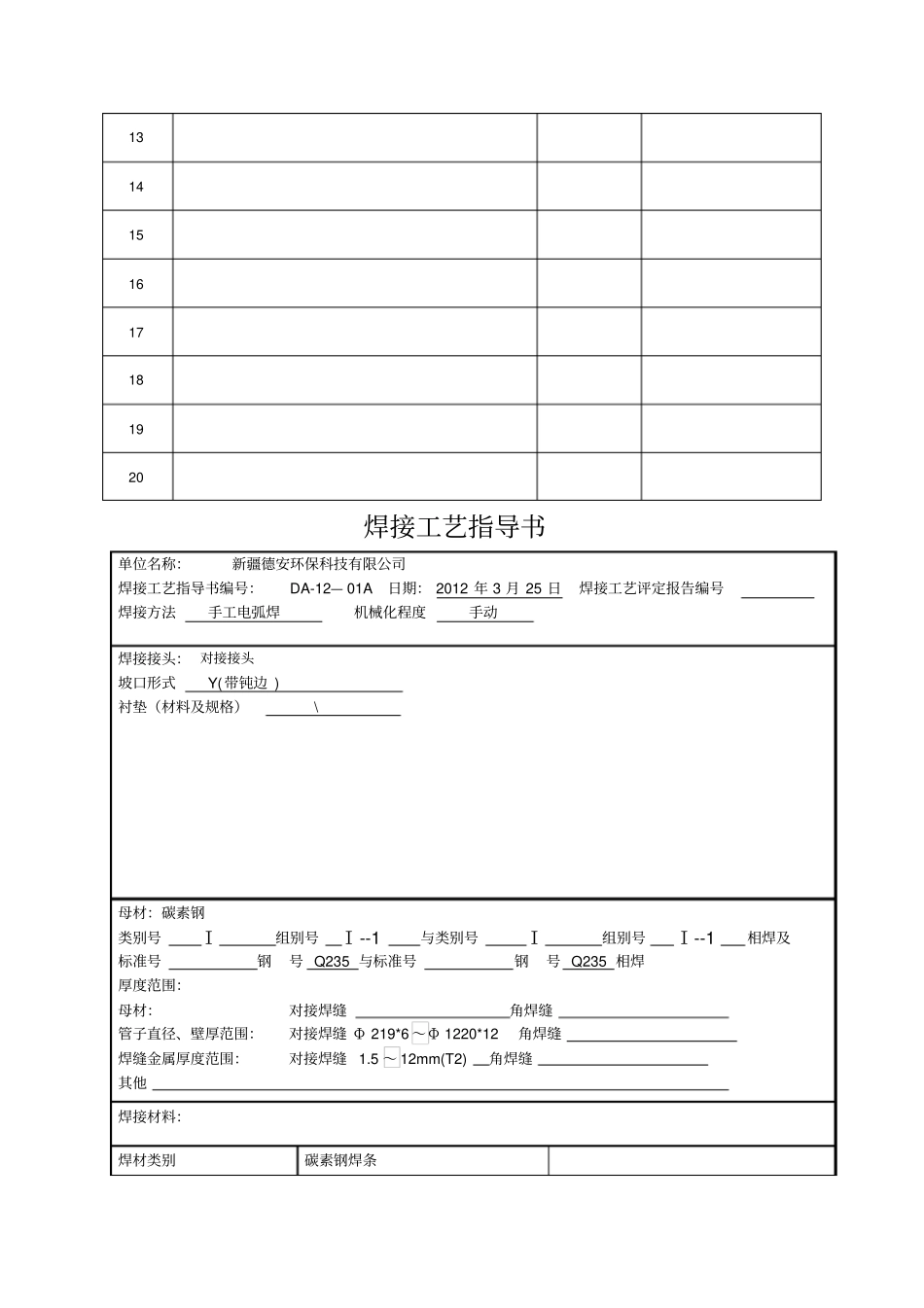

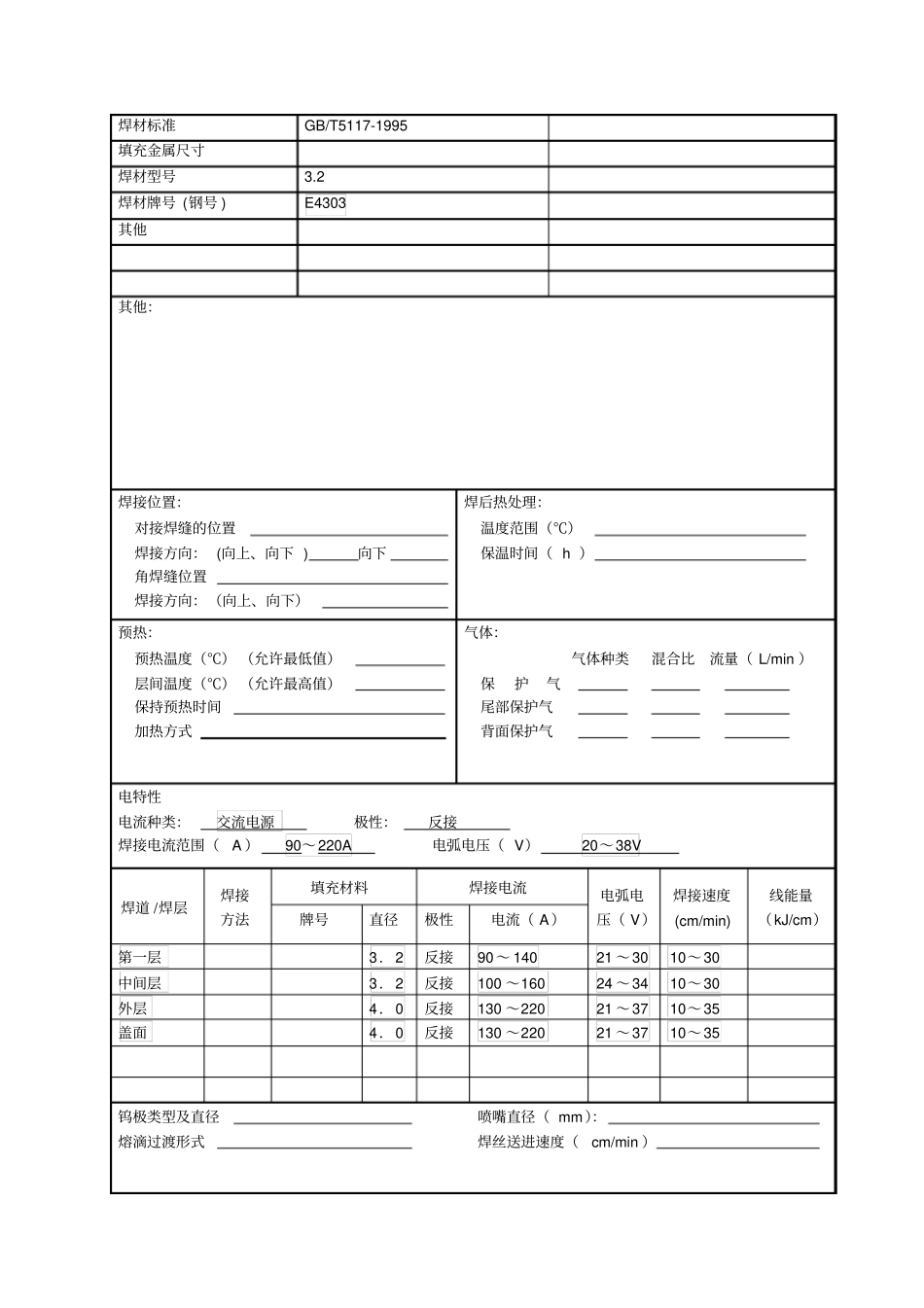

碳钢管焊接工艺评定报告编号：DA-12—01A编制：焊接责任技术人员：批准：单位：新疆德安环保科技有限公司日期：2012年3月25日表B-1焊接工艺评定报告目录序号报告名称报告编号页数1234567891011121314151617181920焊接工艺指导书单位名称：新疆德安环保科技有限公司焊接工艺指导书编号：DA-12—01A日期：2012年3月25日焊接工艺评定报告编号焊接方法手工电弧焊机械化程度手动焊接接头：对接接头坡口形式Y(带钝边)衬垫（材料及规格）\母材：碳素钢类别号Ⅰ组别号Ⅰ--1与类别号Ⅰ组别号Ⅰ--1相焊及标准号钢号Q235与标准号钢号Q235相焊厚度范围：母材：对接焊缝角焊缝管子直径、壁厚范围：对接焊缝Φ219*6～Φ1220*12角焊缝焊缝金属厚度范围：对接焊缝1.5～12mm(T2)角焊缝其他焊接材料：焊材类别碳素钢焊条焊材标准GB/T5117-1995填充金属尺寸焊材型号3.2焊材牌号(钢号)E4303其他其他：焊接位置：对接焊缝的位置焊接方向：(向上、向下)向下角焊缝位置焊接方向：（向上、向下）焊后热处理：温度范围（℃）保温时间（h）预热：预热温度（℃）（允许最低值）层间温度（℃）（允许最高值）保持预热时间加热方式气体：气体种类混合比流量（L/min）保护气尾部保护气背面保护气电特性电流种类：交流电源极性：反接焊接电流范围（A）90～220A电弧电压（V）20～38V焊道/焊层焊接方法填充材料焊接电流电弧电压（V）焊接速度(cm/min)线能量（kJ/cm）牌号直径极性电流（A）第一层3．2反接90～14021～3010～30中间层3．2反接100～16024～3410～30外层4．0反接130～22021～3710～35盖面4．0反接130～22021～3710～35钨极类型及直径喷嘴直径（mm）：熔滴过渡形式焊丝送进速度（cm/min）技术措施：摆动焊或不摆动焊：不摆动摆动参数：焊前清理和层间清理：清理背面清根方法：单道焊或多道焊（每面）：多道焊单丝焊或多丝焊：导电嘴至工件距离(mm)锤击：其他：编制日期审核日期批准日期焊接工艺评定报告单位名称：新疆德安环保科技有限公司焊接工艺评定报告编号：DA-12—01A焊接工艺指导书编号：焊接方法：手工电弧焊机械化程度：手动接头简图：（坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺、焊缝金属厚度）母材：碳素钢材料标准：钢号：Q235类、组别号：ⅰ-1与类、组别号：ⅰ-1相焊厚度：对接焊缝1.5～12mm(T2)直径：Φ219*6～Φ1220*12其他：焊后热处理：温度范围（℃）保温时间（h）保护气体：气体种类混合比流量（L/min）保护气尾部保护气背面保护气填充金属：焊材标准：GB/T5117-1995焊材牌号：E4303焊材规格：3.2焊缝金属厚度：其他：电特性：电流种类：交流电源极性：反接钨级尺寸：焊接电流：（A）90～220A电弧电压：（V）20～38V其他：焊接位置：对接焊缝位置:：平位方向：（向上、向下）角焊缝位置：方向：（向上、向下）技术措施：焊接速度：10～35摆动或不摆动：不摆动摆动参数：多道焊或单道焊（每面）：多道焊多丝焊或单丝焊：其他：预热:预热温度（℃）层间温度（℃）其他：拉伸试验试验报告编号：试样编号试样宽度（mm）试样厚度（mm）横截面积（mm2）断裂载荷（KN）抗拉强度(MPa)断裂部位和特征弯曲试验试验报告编号：试样编号试样类型试样厚度（mm）弯心直径（mm）弯曲角度（°）试验结果冲击试验试验报告编号：试样编号试样尺寸缺口类型缺口位置试验温度（℃）冲击吸收功（J）备注金相检验（角焊缝）：根部：（焊透、未焊透）焊缝（熔合、未熔合）焊缝、热影响区：（有裂纹、无裂纹）检验截面IIIIIIIVV焊角差无损检验RT：UT：UT：PT：其他附加说明：结论：本评定按JB4708—2000规定焊接试件、检验试样，测定性能，确认试验记录正确评定结果：(合格、不合格)焊工姓名焊工代号施焊日期编制日期审核日期批准日期第三方检验
