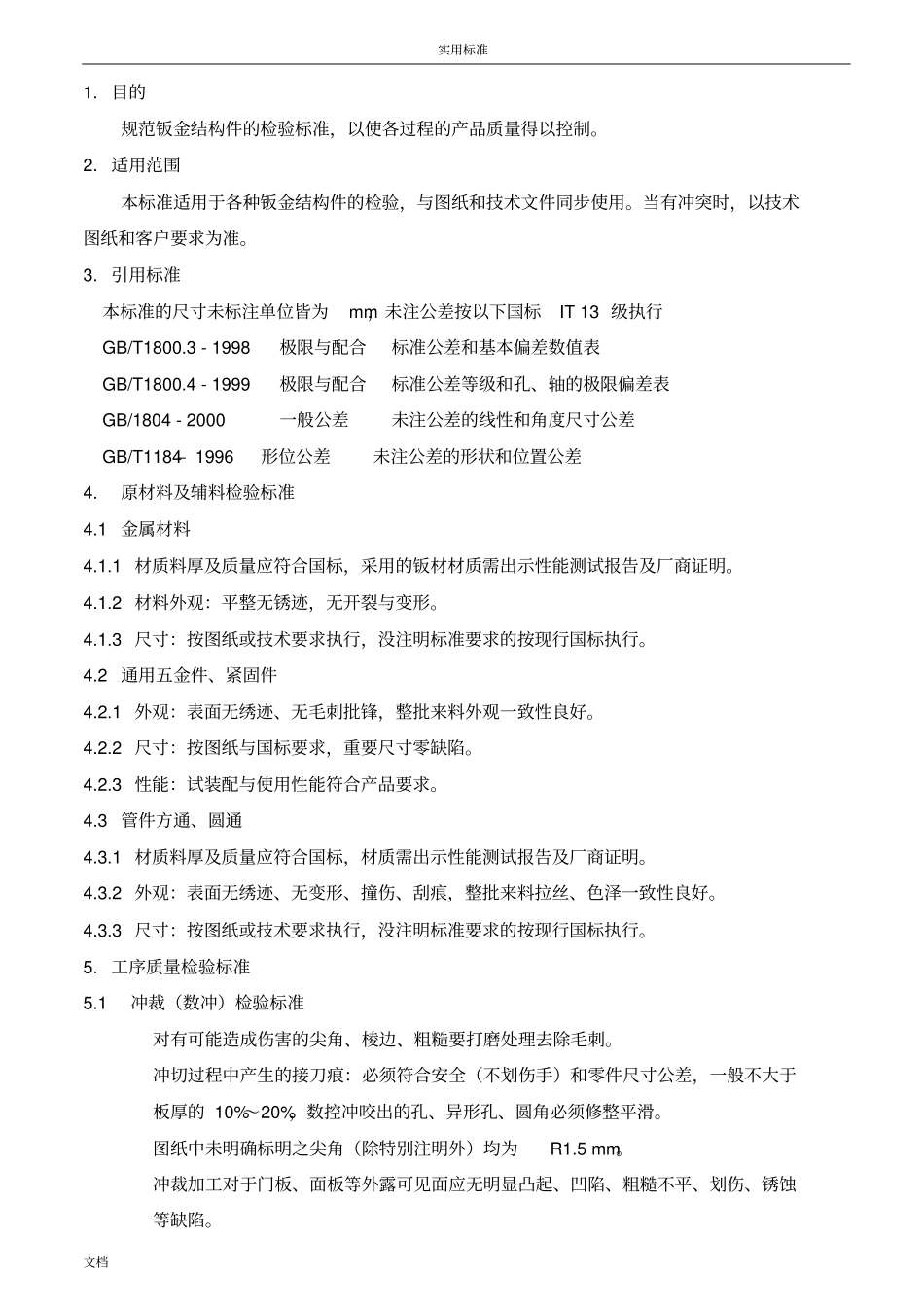

钣金件加工检验通用实用的标准_第1页
1/9

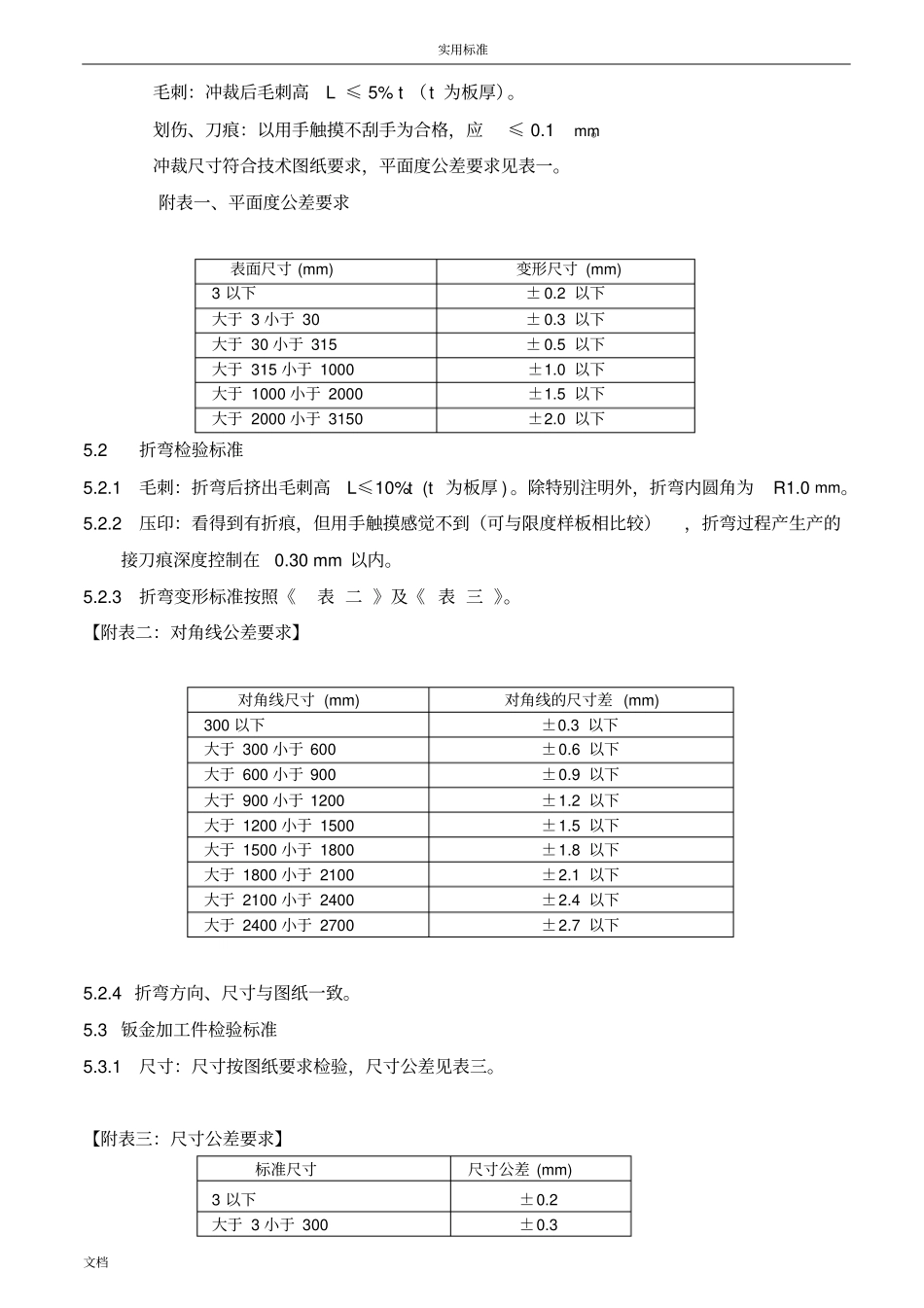

钣金件加工检验通用实用的标准_第2页
2/9

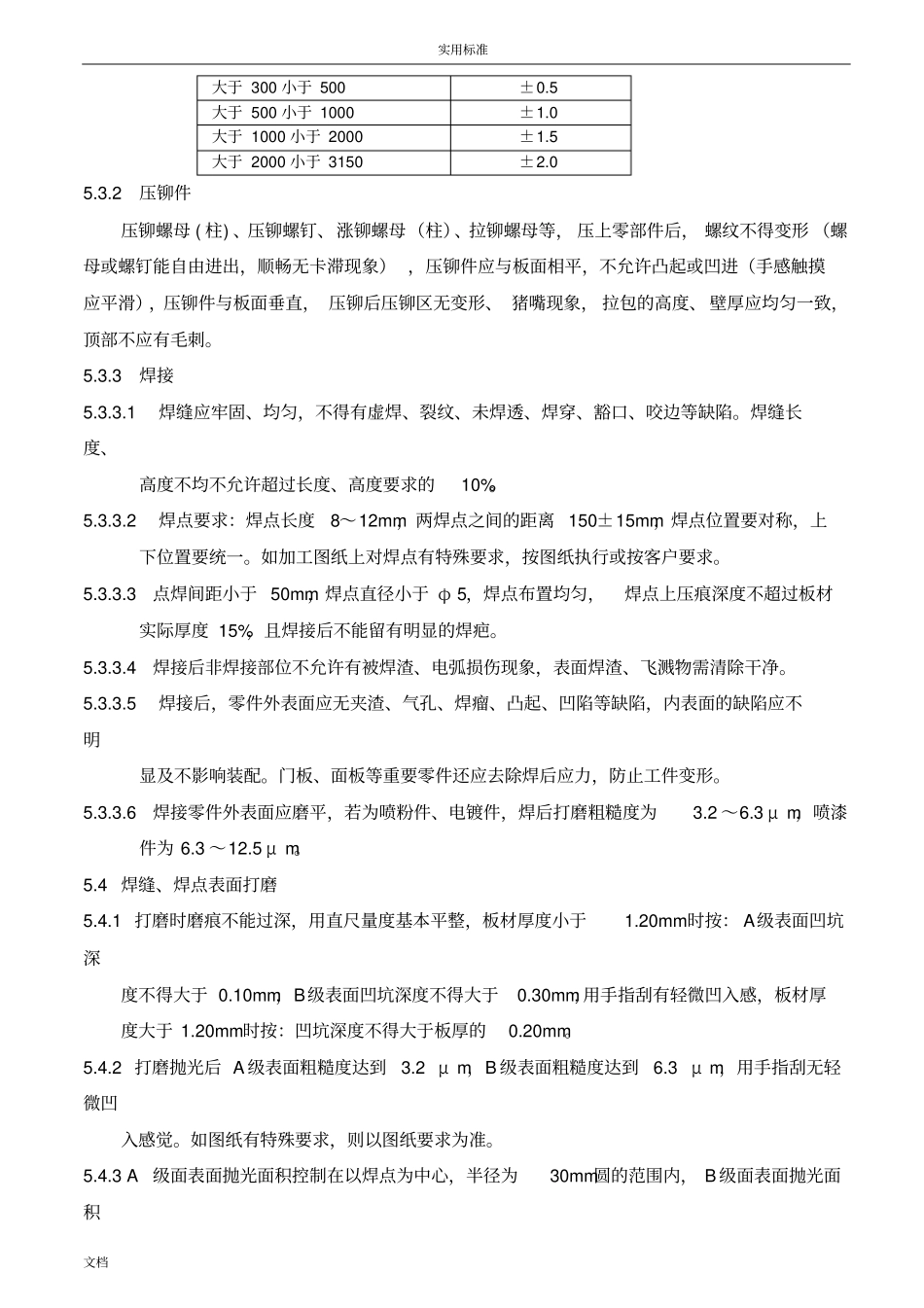

钣金件加工检验通用实用的标准_第3页
3/9
实用标准文档1.目的规范钣金结构件的检验标准,以使各过程的产品质量得以控制。2.适用范围本标准适用于各种钣金结构件的检验,与图纸和技术文件同步使用。当有冲突时,以技术图纸和客户要求为准。3.引用标准本标准的尺寸未标注单位皆为mm,未注公差按以下国标IT13级执行GB/T1800.3-1998极限与配合标准公差和基本偏差数值表GB/T1800.4-1999极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000一般公差未注公差的线性和角度尺寸公差GB/T1184–1996形位公差未注公差的形状和位置公差4.原材料及辅料检验标准4.1金属材料4.1.1材质料厚及质量应符合国标,采用的钣材材质需出示性能测试报告及厂商证明。4.1.2材料外观:平整无锈迹,无开裂与变形。4.1.3尺寸:按图纸或技术要求执行,没注明标准要求的按现行国标执行。4.2通用五金件、紧固件4.2.1外观:表面无绣迹、无毛刺批锋,整批来料外观一致性良好。4.2.2尺寸:按图纸与国标要求,重要尺寸零缺陷。4.2.3性能:试装配与使用性能符合产品要求。4.3管件方通、圆通4.3.1材质料厚及质量应符合国标,材质需出示性能测试报告及厂商证明。4.3.2外观:表面无绣迹、无变形、撞伤、刮痕,整批来料拉丝、色泽一致性良好。4.3.3尺寸:按图纸或技术要求执行,没注明标准要求的按现行国标执行。5.工序质量检验标准5.1冲裁(数冲)检验标准对有可能造成伤害的尖角、棱边、粗糙要打磨处理去除毛刺。冲切过程中产生的接刀痕:必须符合安全(不划伤手)和零件尺寸公差,一般不大于板厚的10%~20%,数控冲咬出的孔、异形孔、圆角必须修整平滑。图纸中未明确标明之尖角(除特别注明外)均为R1.5mm。冲裁加工对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。实用标准文档毛刺:冲裁后毛刺高L≤5%t(t为板厚)。划伤、刀痕:以用手触摸不刮手为合格,应≤0.1mm。冲裁尺寸符合技术图纸要求,平面度公差要求见表一。附表一、平面度公差要求表面尺寸(mm)变形尺寸(mm)3以下±0.2以下大于3小于30±0.3以下大于30小于315±0.5以下大于315小于1000±1.0以下大于1000小于2000±1.5以下大于2000小于3150±2.0以下5.2折弯检验标准5.2.1毛刺:折弯后挤出毛刺高L≤10%t(t为板厚)。除特别注明外,折弯内圆角为R1.0mm。5.2.2压印:看得到有折痕,但用手触摸感觉不到(可与限度样板相比较),折弯过程产生产的接刀痕深度控制在0.30mm以内。5.2.3折弯变形标准按照《表二》及《表三》。【附表二:对角线公差要求】对角线尺寸(mm)对角线的尺寸差(mm)300以下±0.3以下大于300小于600±0.6以下大于600小于900±0.9以下大于900小于1200±1.2以下大于1200小于1500±1.5以下大于1500小于1800±1.8以下大于1800小于2100±2.1以下大于2100小于2400±2.4以下大于2400小于2700±2.7以下5.2.4折弯方向、尺寸与图纸一致。5.3钣金加工件检验标准5.3.1尺寸:尺寸按图纸要求检验,尺寸公差见表三。【附表三:尺寸公差要求】标准尺寸尺寸公差(mm)3以下±0.2大于3小于300±0.3实用标准文档大于300小于500±0.5大于500小于1000±1.0大于1000小于2000±1.5大于2000小于3150±2.05.3.2压铆件压铆螺母(柱)、压铆螺钉、涨铆螺母(柱)、拉铆螺母等,压上零部件后,螺纹不得变形(螺母或螺钉能自由进出,顺畅无卡滞现象),压铆件应与板面相平,不允许凸起或凹进(手感触摸应平滑),压铆件与板面垂直,压铆后压铆区无变形、猪嘴现象,拉包的高度、壁厚应均匀一致,顶部不应有毛刺。5.3.3焊接5.3.3.1焊缝应牢固、均匀,不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。焊缝长度、高度不均不允许超过长度、高度要求的10%。5.3.3.2焊点要求:焊点长度8~12mm,两焊点之间的距离150±15mm,焊点位置要对称,上下位置要统一。如加工图纸上对焊点有特殊要求,按图纸执行或按客户要求。5.3.3.3点焊间距小于50mm,焊点直径小于φ5,焊点布置均匀,焊点上压痕深度不超过板材实际厚度15%,且焊接后不能留有明显的焊疤。5.3.3.4焊接后非焊接部位不允许有被焊渣、电弧损伤现象,表面焊渣、飞溅物需清除干净。5.3.3.5焊接后,零件外表面应无夹渣、气孔、焊瘤、凸起、凹陷等缺...
