高中数学 1.2.1+2 中心投影与平行投影 空间几何体的三视图强化练习 新人教A版必修2VIP专享VIP免费

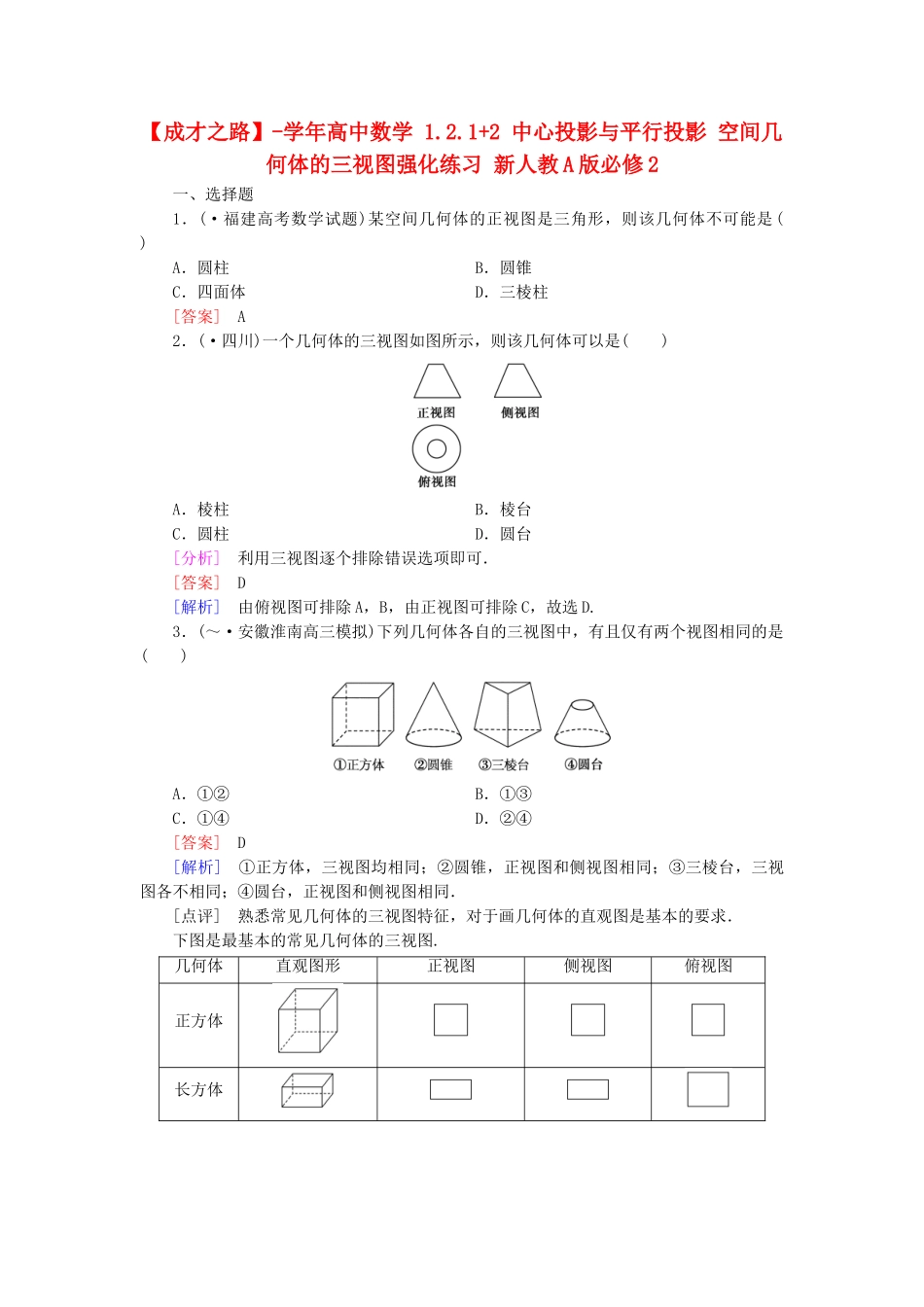

【成才之路】-学年高中数学1.2.1+2中心投影与平行投影空间几何体的三视图强化练习新人教A版必修2一、选择题1．(·福建高考数学试题)某空间几何体的正视图是三角形，则该几何体不可能是()A．圆柱B．圆锥C．四面体D．三棱柱[答案]A2．(·四川)一个几何体的三视图如图所示，则该几何体可以是()A．棱柱B．棱台C．圆柱D．圆台[分析]利用三视图逐个排除错误选项即可．[答案]D[解析]由俯视图可排除A，B，由正视图可排除C，故选D.3．(～·安徽淮南高三模拟)下列几何体各自的三视图中，有且仅有两个视图相同的是()A．①②B．①③C．①④D．②④[答案]D[解析]①正方体，三视图均相同；②圆锥，正视图和侧视图相同；③三棱台，三视图各不相同；④圆台，正视图和侧视图相同．[点评]熟悉常见几何体的三视图特征，对于画几何体的直观图是基本的要求．下图是最基本的常见几何体的三视图.几何体直观图形正视图侧视图俯视图正方体长方体圆柱圆锥圆台球4.(·湖南)某几何体的正视图和侧视图均如左图所示，则该几何体的俯视图不可能是()[分析]本题是组合体的三视图问题，由几何体的正视图和侧视图均如左图所示知，几何体下面为圆柱或直四棱柱，上面是圆柱或直四棱柱或底面是直角三角形的直三棱柱．[答案]C[解析]A，B，D都可能是该几何体的俯视图，C不可能是该几何体的俯视图，因为它的正视图上面应为如下图所示的矩形．5．(·新课标全国Ⅱ改编)如图所示，画出四面体AB1CD1三视图中的正视图，以面AA1D1D为投影面，则得到的正视图可以为()[分析]依次确定四面体AB1CD1的每一条棱在面AA1D1D上的投影即可．[答案]A[解析]显然AB1，AC，B1D1，CD1分别投影得到正视图的外轮廓，B1C为可见实线，AD1为不可见虚线．故A正确．6．在一个几何体的三视图中，主视图和俯视图如图所示，则相应的侧视图可以为()[答案]D[解析]此几何体为一个半圆锥和一个三棱锥的组合体，只有D项符合题意．二、填空题7．(·新课标全国)一个几何体的正视图为一个三角形，则这个几何体可能是下列几何体中的________(填入所有可能的几何体前的编号)．①三棱锥；②四棱锥；③三棱柱；④四棱柱；⑤圆锥；⑥圆柱．[答案]①②③⑤[解析]三棱锥、四棱锥和圆锥的正视图都是三角形，当三棱柱的一个侧面平行于水平面，底面对着观测者时其正视图是三角形，四棱柱、圆柱无论怎样放置，其正视图都不可能是三角形．8．下图中三视图表示的几何体是________．[答案]四棱柱9．(～·烟台高一检测)已知某一几何体的正视图与侧视图如图所示，则下列图形中，可以是该几何体的俯视图的图形有________．[答案]①②③④三、解答题10．如图，四棱锥的底面是正方形，顶点在底面上的射影是底面正方形的中心，试画出其三视图．[解析]所给四棱锥的三视图如下图．[点评](1)画三视图时，务必做到正视图与侧视图的高度一致(即所谓的高平齐)、正视图与俯视图的长度一致(即所谓的“长对正”)、侧视图与俯视图的宽度一致(即所谓的“宽相等”)．(2)习惯上将侧视图放在正视图的右侧，将俯视图放在正视图的下方．[拓展提高]1．三视图中各种数据的对应关系：(1)正视图中AB的长对应原四棱锥底面多边形的左右方向的长度，AC、BC的长则不对应侧棱的长，它们对应四棱锥的顶点到底面左、右两边的距离．(2)侧视图中，EF的长度对应原四棱锥底面的前后长度，GE、GF的长度则是四棱锥顶点与底面前后两边的距离．(3)俯视图中HIJK的大小与四棱锥底面的大小形状完全一致，而OK，OI，OJ，OH的大小，则为四棱锥的顶点在底面上的投影到底面各顶点的距离．2．误区警示：正视图、侧视图中三角形的腰长有的学生会误认为是棱锥的侧棱长，实则不然．弄清一些数据的对应关系，是后面进行相关计算的前提．11．如图，物体的三视图有无错误？如果有，请指出并改正．[解析]正视图正确，侧视图和俯视图错误，正确的画法如图所示．12．下面给出了几何体的三视图，想象该几何体的几何结构特征，画出该几何体的形状．[解析](1)(2)所对应的空间几何体的图形为：(3)由于俯视图有一个圆和一个四边形，则该几何体是由旋转体和多面体拼接成的组合体，结合侧视图和正视图，可知该几何体是上面一个圆柱，下面一个四棱柱拼接成的组合体．该几何体的形状如图所示．
