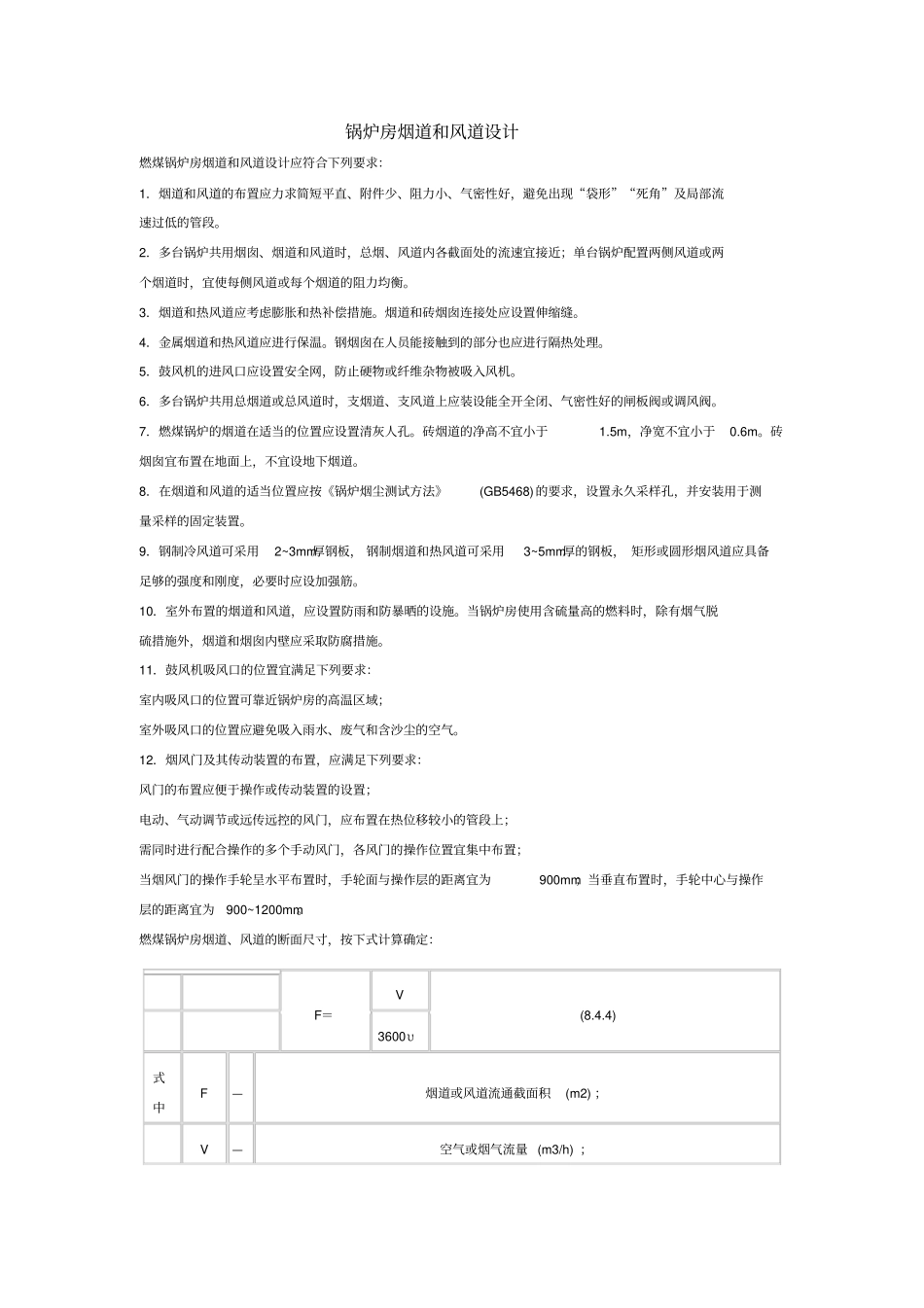

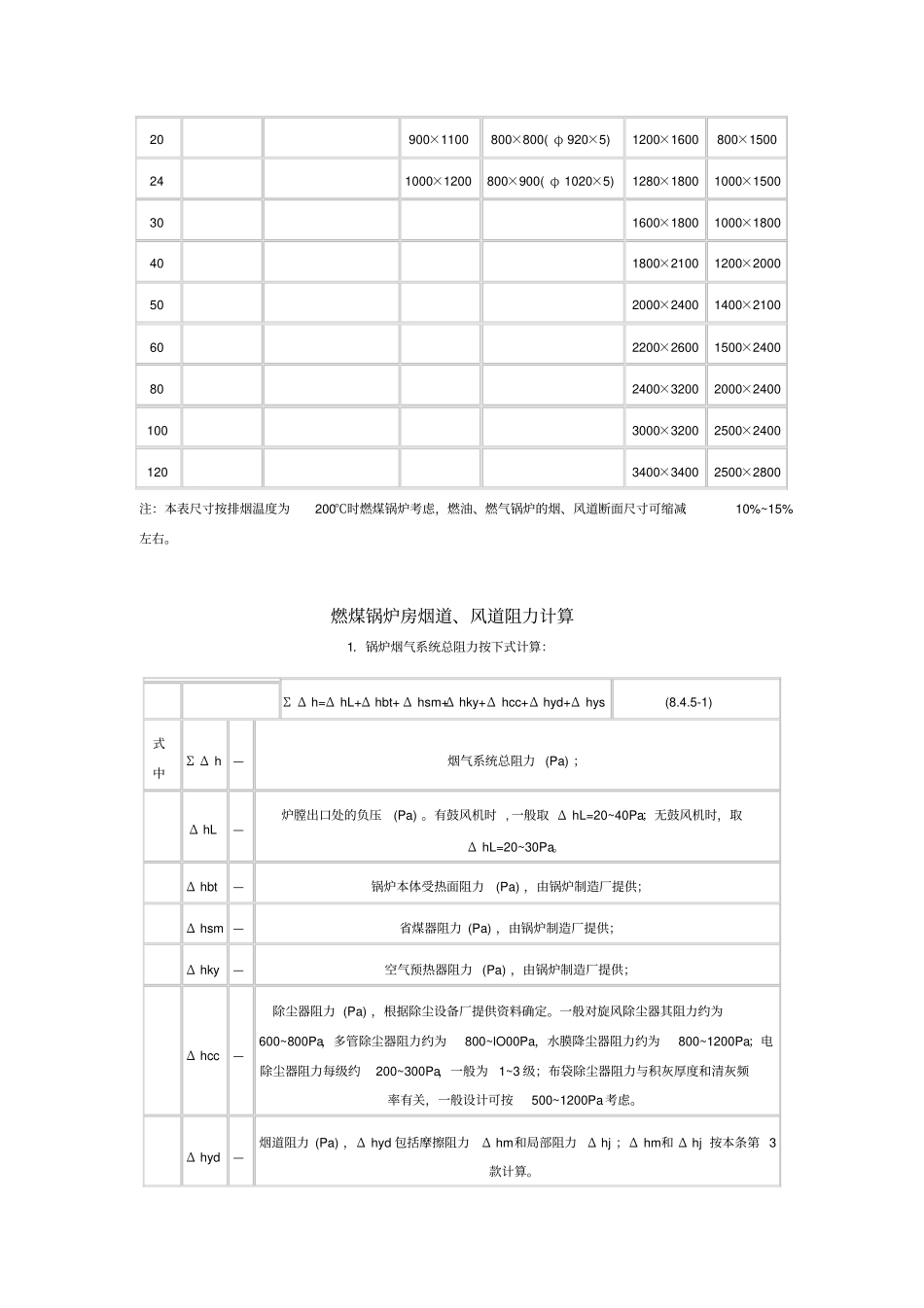

锅炉房烟道和风道设计燃煤锅炉房烟道和风道设计应符合下列要求：1．烟道和风道的布置应力求简短平直、附件少、阻力小、气密性好，避免出现“袋形”“死角”及局部流速过低的管段。2．多台锅炉共用烟囱、烟道和风道时，总烟、风道内各截面处的流速宜接近；单台锅炉配置两侧风道或两个烟道时，宜使每侧风道或每个烟道的阻力均衡。3．烟道和热风道应考虑膨胀和热补偿措施。烟道和砖烟囱连接处应设置伸缩缝。4．金属烟道和热风道应进行保温。钢烟囱在人员能接触到的部分也应进行隔热处理。5．鼓风机的进风口应设置安全网，防止硬物或纤维杂物被吸入风机。6．多台锅炉共用总烟道或总风道时，支烟道、支风道上应装设能全开全闭、气密性好的闸板阀或调风阀。7．燃煤锅炉的烟道在适当的位置应设置清灰人孔。砖烟道的净高不宜小于1.5m，净宽不宜小于0.6m。砖烟囱宜布置在地面上，不宜设地下烟道。8．在烟道和风道的适当位置应按《锅炉烟尘测试方法》(GB5468)的要求，设置永久采样孔，并安装用于测量采样的固定装置。9．钢制冷风道可采用2~3mm厚钢板，钢制烟道和热风道可采用3~5mm厚的钢板，矩形或圆形烟风道应具备足够的强度和刚度，必要时应设加强筋。10．室外布置的烟道和风道，应设置防雨和防暴晒的设施。当锅炉房使用含硫量高的燃料时，除有烟气脱硫措施外，烟道和烟囱内壁应采取防腐措施。11．鼓风机吸风口的位置宜满足下列要求：室内吸风口的位置可靠近锅炉房的高温区域；室外吸风口的位置应避免吸入雨水、废气和含沙尘的空气。12．烟风门及其传动装置的布置，应满足下列要求：风门的布置应便于操作或传动装置的设置；电动、气动调节或远传远控的风门，应布置在热位移较小的管段上；需同时进行配合操作的多个手动风门，各风门的操作位置宜集中布置；当烟风门的操作手轮呈水平布置时，手轮面与操作层的距离宜为900mm；当垂直布置时，手轮中心与操作层的距离宜为900~1200mm。燃煤锅炉房烟道、风道的断面尺寸，按下式计算确定：F＝V(8.4.4)3600υ式中F—烟道或风道流通截面积(m2)；V—空气或烟气流量(m3/h)；υ—空气或烟气流速（m/s），可按表8.4.4-1取值。表8.4.4-1烟、风道常用流速烟道或风道类别冷风道烟道或热风道自然通风流速(m/s)机械通风吸入段流速(m/s)机械通风压出段流速(m/s)自然通风流速(m/s)机械通风流速(m/s)砖砌或混凝土烟道3~56~88~103~56~8金属管道8~1210~158~1010~15各种容量锅炉房的烟道、风道截面尺寸及烟囱出口处内径可参见表8.4.4-2表8.4.4-2烟、风道设计参考尺寸(mm)锅炉房总容量(t/h)自然通风机械通风烟道断面尺寸冷风道断面尺寸烟道或热风道断面尺寸非金属烟道金属烟道非金属烟道金属烟道非金属烟道金属烟道1300×400300×350(φ377×5)200×250200×150(φ273×5)300×320200×3002600×400300×700(φ530×5)400×250200×300(φ326×5)400×500300×4003900×400400×800(φ630×5)300×500300×300500×600400×4504800×600500×800(φ710×5)400×500300×400(φ480×5)500×800400×6006800×900700×900(φ820×5)600×500300×600800×700600×6008800×1200800×1000500×800400×600800×1000600×800101000×1200800×1300600×700500×600(φ720×5)800×1200800×800121000×1500800×1600750×800600×600800×1500800×90014700×900700×6001000×1400800×110016700×1100800×6001000×1600800×120020900×1100800×800(φ920×5)1200×1600800×1500241000×1200800×900(φ1020×5)1280×18001000×1500301600×18001000×1800401800×21001200×2000502000×24001400×2100602200×26001500×2400802400×32002000×24001003000×32002500×24001203400×34002500×2800注：本表尺寸按排烟温度为200℃时燃煤锅炉考虑，燃油、燃气锅炉的烟、风道断面尺寸可缩减10%~15%左右。燃煤锅炉房烟道、风道阻力计算1．锅炉烟气系统总阻力按下式计算：ΣΔh=ΔhL+Δhbt+Δhsm+Δhky+Δhcc+Δhyd+Δhys(8.4.5-1)式中ΣΔh—烟气系统总阻力(Pa)；ΔhL—炉膛出口处的负压(Pa)。有鼓风机时,一般取ΔhL=20~40Pa；无鼓风机时，取ΔhL=20~30Pa。Δhbt—锅炉...
