锅炉燃油系统水压试验及吹扫措施VIP免费

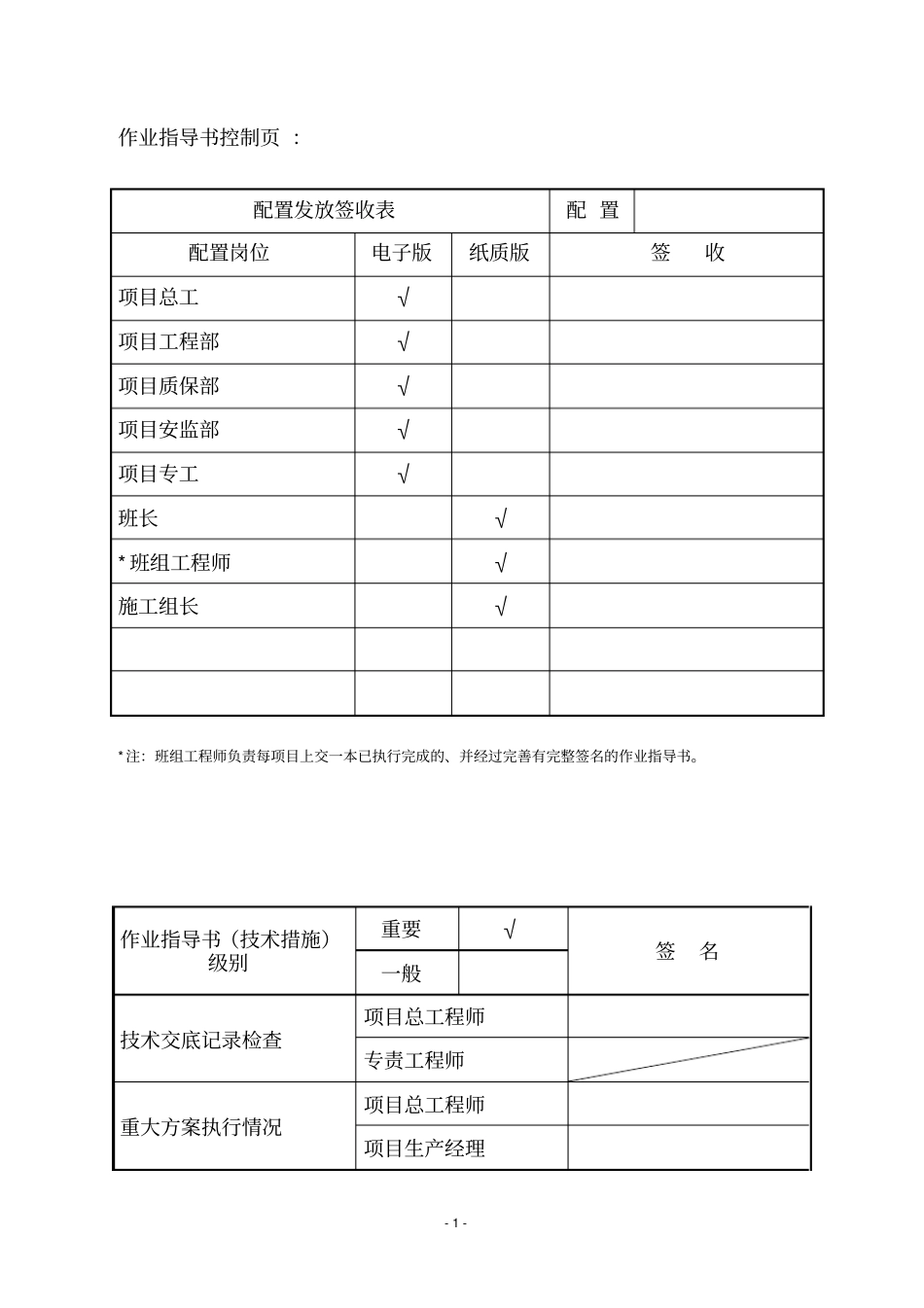

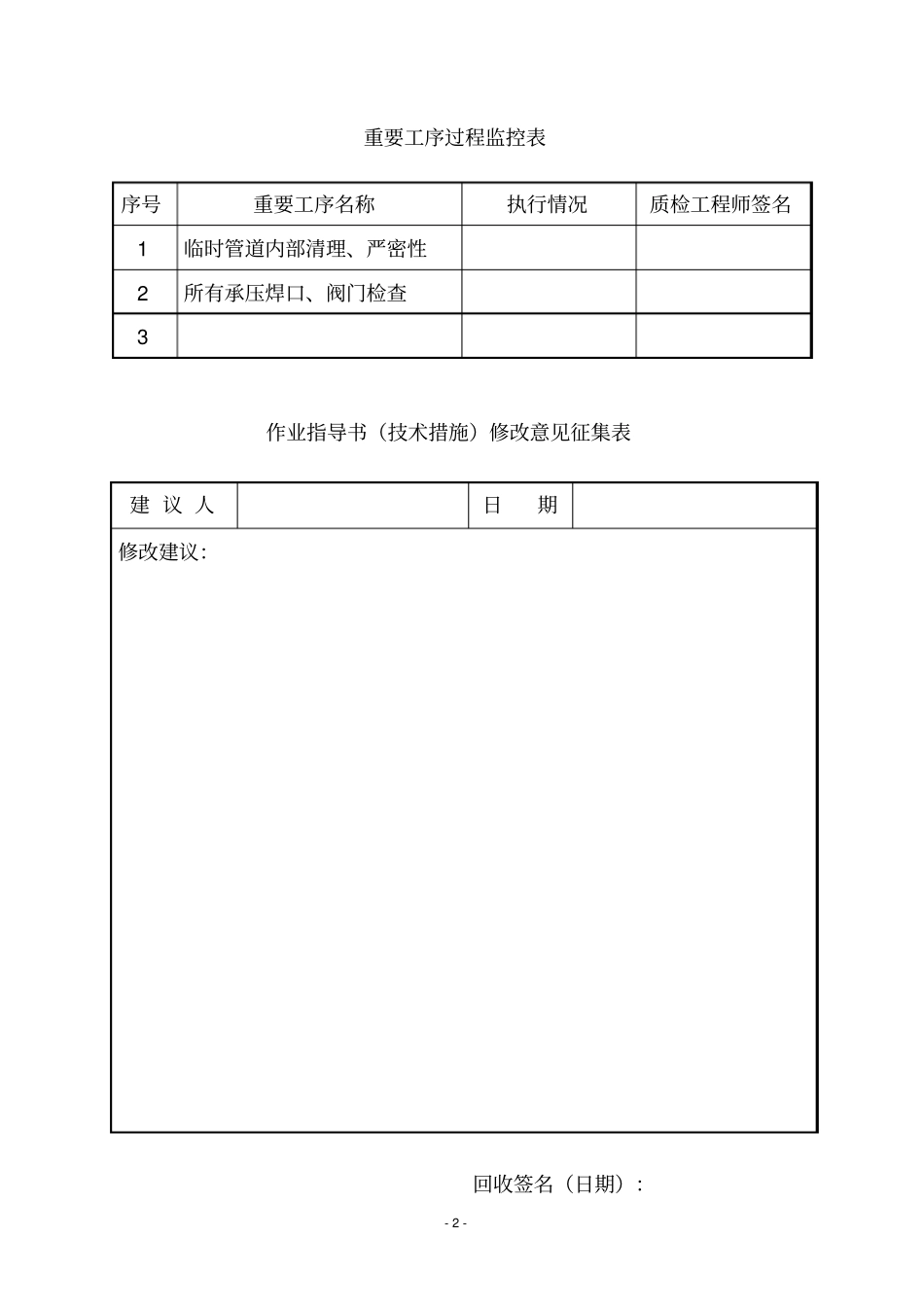

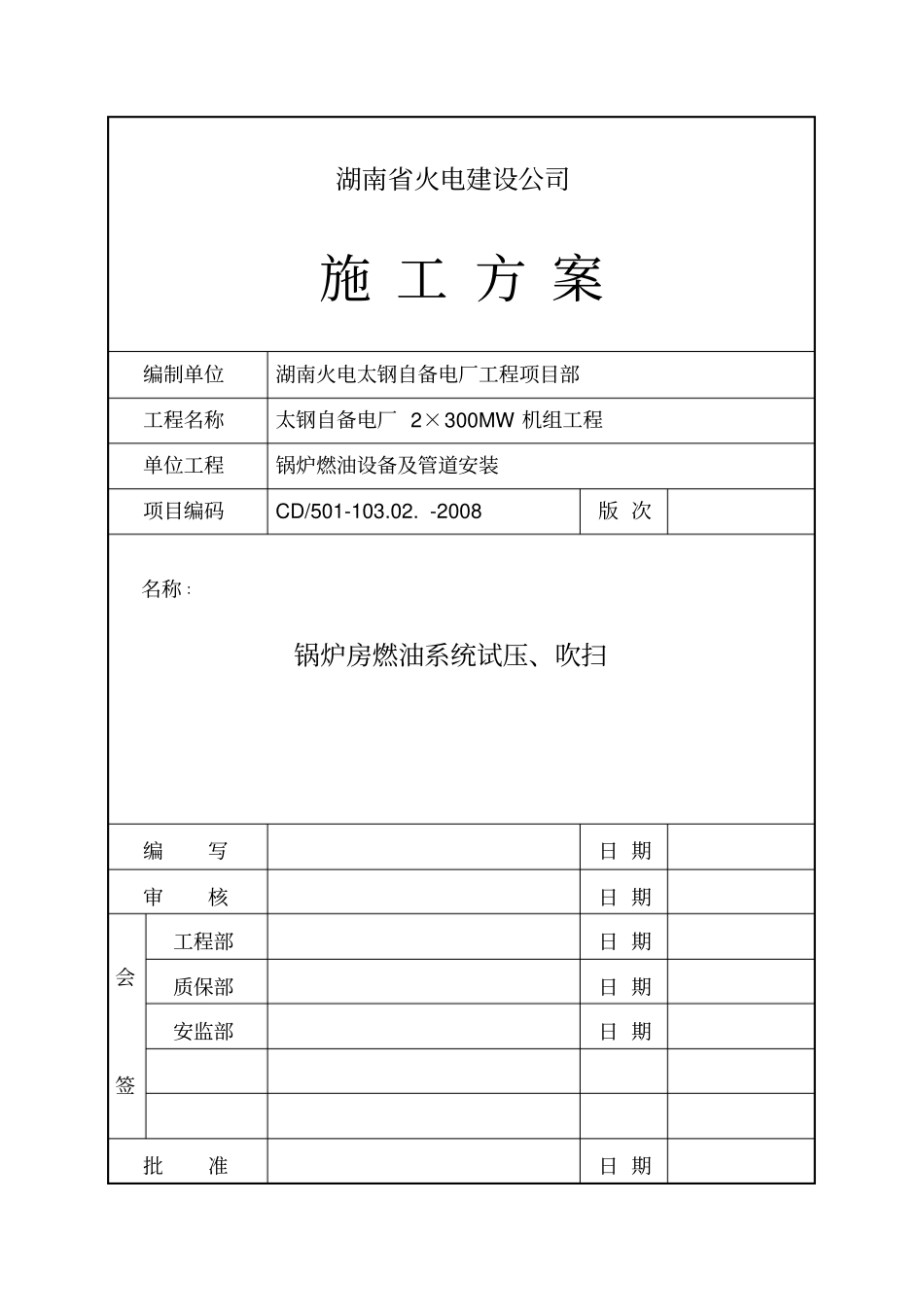

湖南省火电建设公司施工方案编制单位湖南火电太钢自备电厂工程项目部工程名称太钢自备电厂2×300MW机组工程单位工程锅炉燃油设备及管道安装项目编码CD/501-103.02.-2008版次名称：锅炉房燃油系统试压、吹扫编写日期审核日期会签工程部日期质保部日期安监部日期批准日期-1-作业指导书控制页：配置发放签收表配置配置岗位电子版纸质版签收项目总工√项目工程部√项目质保部√项目安监部√项目专工√班长√*班组工程师√施工组长√*注：班组工程师负责每项目上交一本已执行完成的、并经过完善有完整签名的作业指导书。作业指导书（技术措施）级别重要√签名一般技术交底记录检查项目总工程师专责工程师重大方案执行情况项目总工程师项目生产经理-2-重要工序过程监控表序号重要工序名称执行情况质检工程师签名1临时管道内部清理、严密性2所有承压焊口、阀门检查3作业指导书（技术措施）修改意见征集表建议人日期修改建议：回收签名（日期）：-3-目录1、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42、工程概况及工程量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.1概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.2项目特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.3施工范围概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43、施工条件及准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43.1施工条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43.2施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.3施工机具⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54、试验压力、范围及目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54.1试验压力⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54.2试验范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54.3试验目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯55、水压试验临时系统的布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯66、施工内容、程序及要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯66.1锅炉房燃油系统上水⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯66.2锅炉房燃油系统试压⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯66.3锅炉房燃油系统管道吹扫⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯67、质量要求及验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯88、安全和文明施工的要求和措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯89、危险/危害因素控制措施一览表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯910、环境因素及控制措施一览表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9-4-1．编制依据1.1设计院图纸J2706《锅炉燃油管道安装图》和J0509《锅炉少油点火系统安装图》1.2东锅厂《燃油系统管道》（图号88M74-0）1.3《火电施工质量检验及评定标准》（锅炉篇1996年版）1.4《电力建设施工及验收技术规范》（锅炉机组篇）1.5《电力建设施工及验收技术规范》（管道篇)1.6《电力建设安全工作规程（火力发电厂部分2002版）》1.7《火电机组启动蒸汽吹管导则》(1998.3)1.8《工程建设标准强制性条文》(电力工程部分2006年版)2.项目概况2.1概述太钢自备电厂2×300MW工程锅炉燃油系统用于点火、暖炉及辅助燃烧。此施工方案仅包括锅炉房炉前燃油设备及管道，分供油管、回油管、少油点火油管及蒸汽管四条管线。本系统定压运行，燃用油质为0号轻柴油。每台炉共设4只简单机械雾化少油点火油枪，少油点火油枪位于A道煤粉燃烧器内；12只简单机械雾化油枪，单只油枪额定出力约为1750kg/h，枪前油压为3.0MPa。2.2项目特点根据《电力建设施工及验收技术规范·锅炉机组篇》中相关规定，锅炉燃油管道及炉前燃油设备及管道必须进行水压试验并办理签证，水压试验后燃油管道应进行蒸汽吹扫并办理签证。2.3施工范围概述根据工程进度情况锅炉燃油系统管道(此方案只包括炉前燃油系统部分即锅炉厂供部分的管道与设备)的水压试验和蒸汽吹扫分两步进行。第一步进行水压试验：供油管、回油管及少油点火油管的水压试验压力为7.5MPa、吹扫蒸汽管道的水压试验压力为1.5MPa。水压试验合格后就进行第二步即进行管道的蒸汽吹扫。3．施工条件及准备3.1施工条件：3.1.1燃油系统（含临时系统）安装完并经验收合格。水压检验合格后方可进行...
