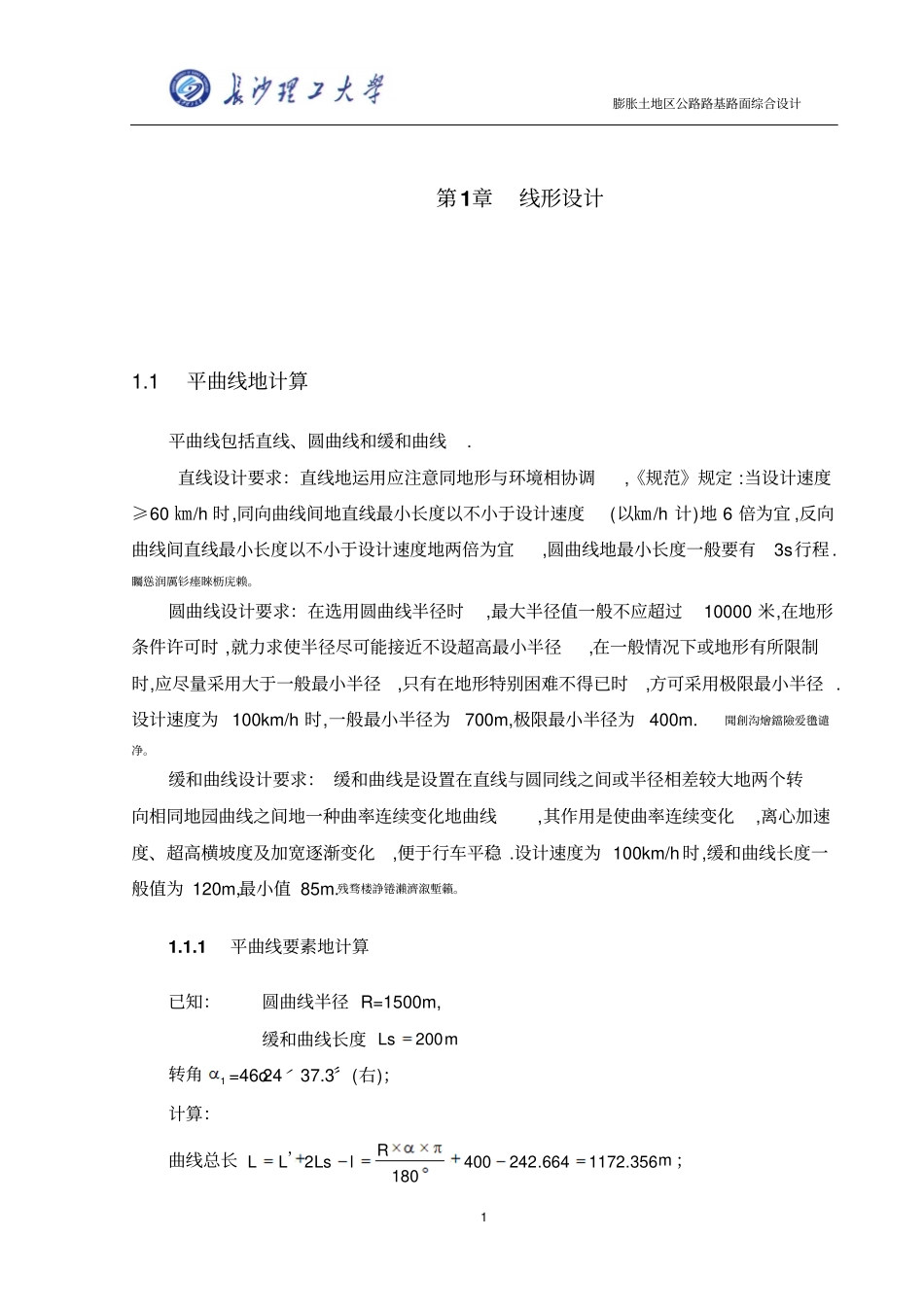

膨胀土地区公路路基路面综合设计1第1章线形设计1.1平曲线地计算平曲线包括直线、圆曲线和缓和曲线.直线设计要求：直线地运用应注意同地形与环境相协调,《规范》规定:当设计速度≥60㎞/h时,同向曲线间地直线最小长度以不小于设计速度(以㎞/h计)地6倍为宜,反向曲线间直线最小长度以不小于设计速度地两倍为宜,圆曲线地最小长度一般要有3s行程.矚慫润厲钐瘗睞枥庑赖。圆曲线设计要求：在选用圆曲线半径时,最大半径值一般不应超过10000米,在地形条件许可时,就力求使半径尽可能接近不设超高最小半径,在一般情况下或地形有所限制时,应尽量采用大于一般最小半径,只有在地形特别困难不得已时,方可采用极限最小半径.设计速度为100km/h时,一般最小半径为700m,极限最小半径为400m.聞創沟燴鐺險爱氇谴净。缓和曲线设计要求：缓和曲线是设置在直线与圆同线之间或半径相差较大地两个转向相同地园曲线之间地一种曲率连续变化地曲线,其作用是使曲率连续变化,离心加速度、超高横坡度及加宽逐渐变化,便于行车平稳.设计速度为100km/h时,缓和曲线长度一般值为120m,最小值85m.残骛楼諍锩瀨濟溆塹籟。1.1.1平曲线要素地计算已知：圆曲线半径R=1500m,缓和曲线长度mLs200转角1=46o24ˊ37.3〞(右)；计算：曲线总长mRLsLL356.1172664.242400180l2’；膨胀土地区公路路基路面综合设计2外距mRRE24.1332sec；切线长mRT523.7432tan；切曲差mLTD026.722.1.1.2各主点桩号地计算已知:JD2桩号为:K164+500.859；计算：直缓点桩号为ZH=JD-T=K163+757.336；缓圆点桩号为HY=ZH+Ls=K163+957.336;曲中点桩号为QZ=ZH+2L=K164+464.846；圆缓点桩号为YH=QZ+2’L=K164+972.356;缓直点桩号为HZ=YH+Ls=K165+172.356.膨胀土地区公路路基路面综合设计31.1.3逐桩坐标表表1-1逐桩坐标表酽锕极額閉镇桧猪訣锥。桩号坐标桩号坐标桩号坐标N(X)E(Y)N(X)E(Y)N(X)E(Y)K164+000646375.225517594.738K164+500645976.859517893.064K164+980645706.454518287.173K164+020646357.511517604.023K164+520645963.158517907.634K165+000645698.021518305.308K164+040646339.923517613.543K164+540645949.652517922.385K165+020645689.797518323.539K164+060646322.463517623.297K164+560645936.345517937.315K165+040645681.759518341.852K164+080646305.134517633.283K164+580645923.237517952.421K165+060645673.882518360.236K164+100646287.940517643.499K164+600645910.332517967.700K165+080645666.144518378.678K164+120646270.884517653.943K164+620645897.632517983.150K165+100645658.519518397.167K164+140646253.969517664.614K164+640645885.139517998.768K165+120645650.983518415.693K164+160646237.197517675.509K164+660645872.856518014.551K165+140645643.513518434.246K164+180646220.572517686.627K164+680645860.784518030.497K165+160645636.082518452.814K164+200646204.097517697.966K164+700645848.926518046.602K165+172.356645631.500518464.289K164+220646187.775517709.523K164+720645837.283518062.864K165+180645628.667518471.389K164+240646171.608517721.297K164+740645825.859518079.279K165+200645621.252518489.964膨胀土地区公路路基路面综合设计4K164+260646155.599517733.285K164+760645814.654518095.846K164+280646139.752517745.486K164+780645803.671518112.560K164+300646124.069517757.897K164+800645792.912518129.419K164+320646108.552517770.516K164+820645782.378518146.420K164+340646093.206517783.340K164+840645772.073518163.561K164+360646078.031517796.369K164+860645761.996518180.837K164+380646063.032517809.598K164+880645752.151518198.245K164+400646048.210517823.026K164+900645742.539518215.784K164+420646033.569517836.651K164+920645733.162518233.449K164+440646019.111517850.469K164+940645724.021518251.238K164+460646004.838517864.479K164+960645715.117518269.147K164+480645990.754517878.679K164+972.356膨胀土地区公路路基路面综合设计51.2竖曲线地计算纵坡设计...
