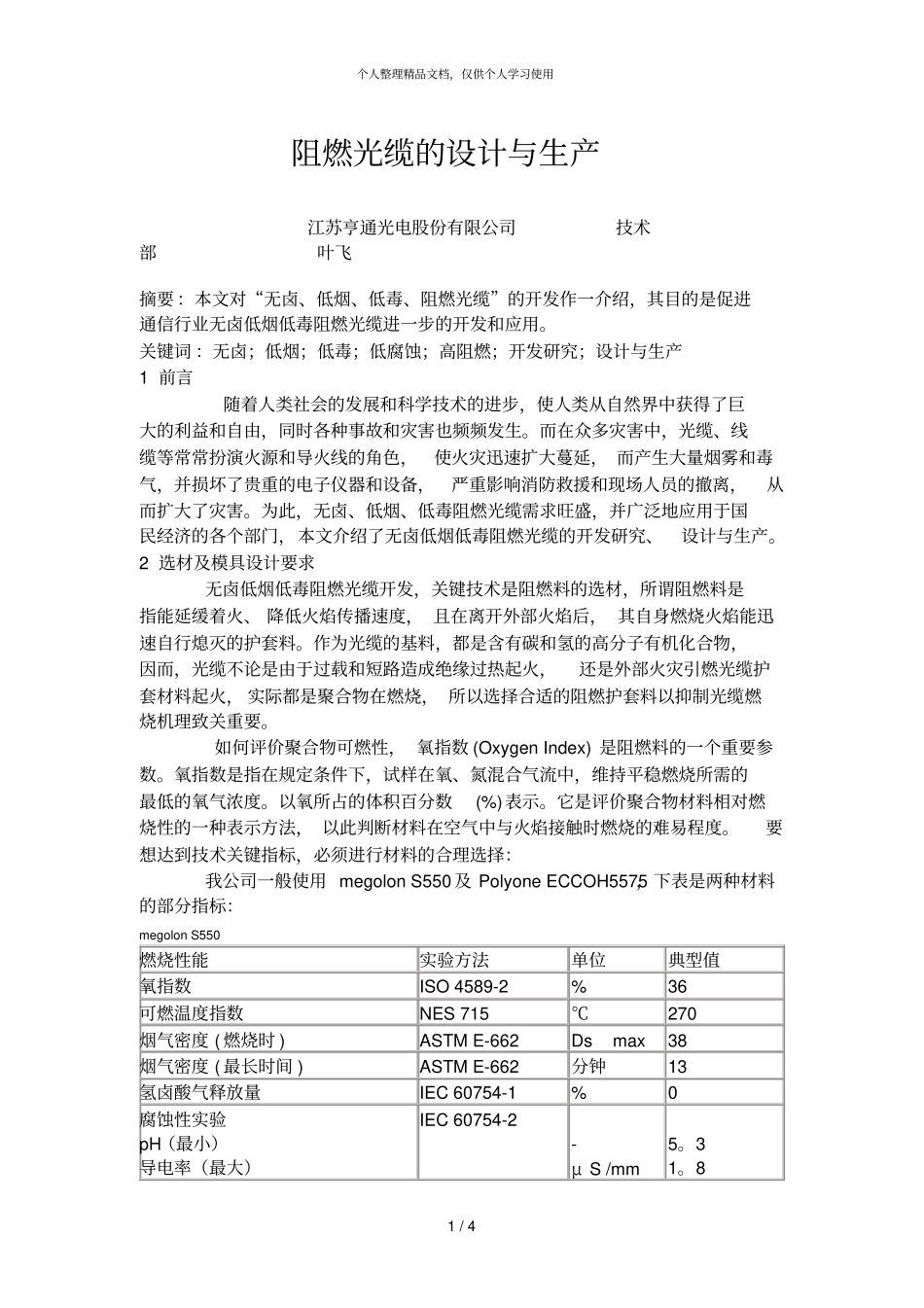

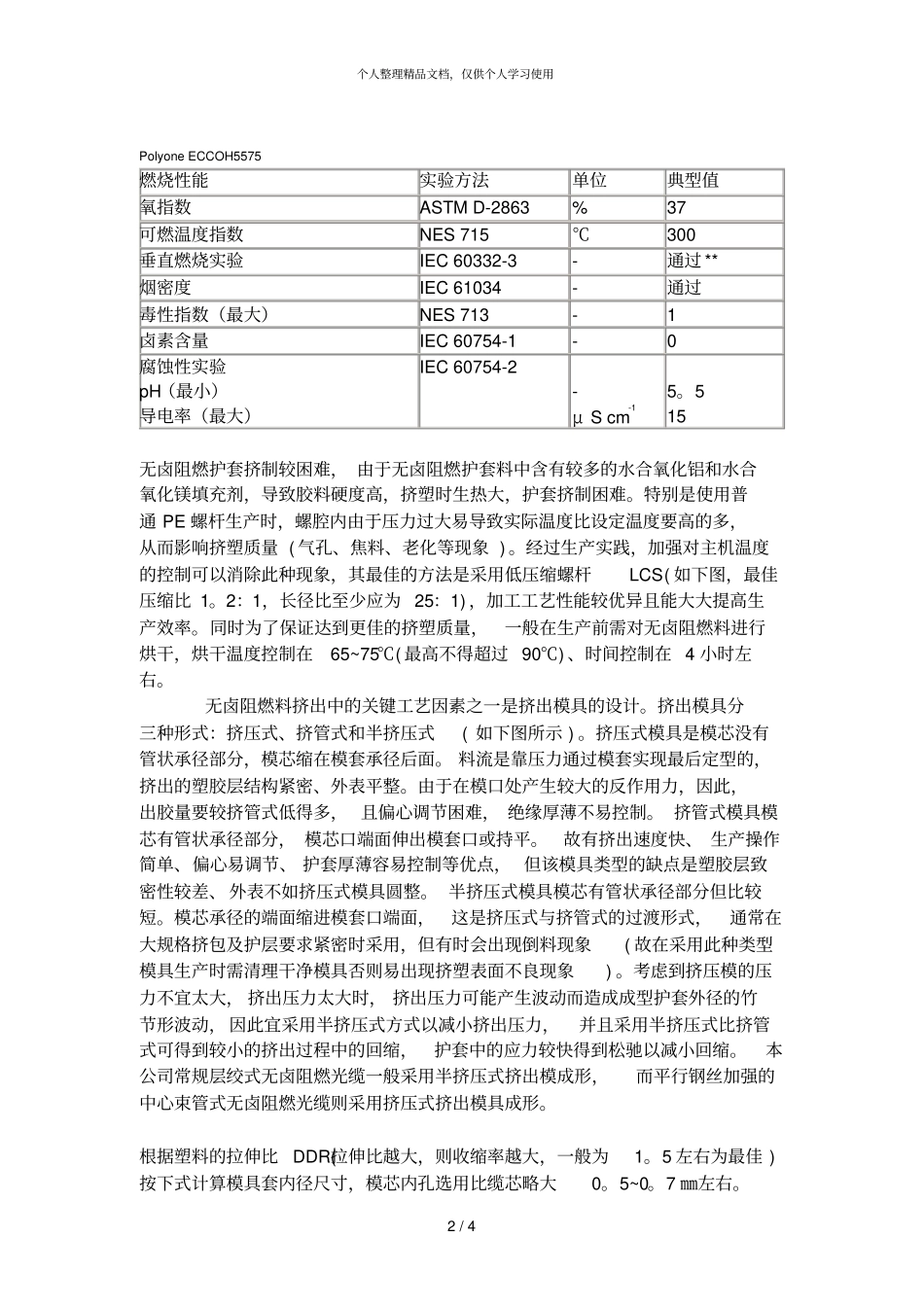

个人整理精品文档，仅供个人学习使用1/4阻燃光缆的设计与生产江苏亨通光电股份有限公司技术部叶飞摘要：本文对“无卤、低烟、低毒、阻燃光缆”的开发作一介绍，其目的是促进通信行业无卤低烟低毒阻燃光缆进一步的开发和应用。关键词：无卤；低烟；低毒；低腐蚀；高阻燃；开发研究；设计与生产1前言随着人类社会的发展和科学技术的进步，使人类从自然界中获得了巨大的利益和自由，同时各种事故和灾害也频频发生。而在众多灾害中，光缆、线缆等常常扮演火源和导火线的角色，使火灾迅速扩大蔓延，而产生大量烟雾和毒气，并损坏了贵重的电子仪器和设备，严重影响消防救援和现场人员的撤离，从而扩大了灾害。为此，无卤、低烟、低毒阻燃光缆需求旺盛，并广泛地应用于国民经济的各个部门，本文介绍了无卤低烟低毒阻燃光缆的开发研究、设计与生产。2选材及模具设计要求无卤低烟低毒阻燃光缆开发，关键技术是阻燃料的选材，所谓阻燃料是指能延缓着火、降低火焰传播速度，且在离开外部火焰后，其自身燃烧火焰能迅速自行熄灭的护套料。作为光缆的基料，都是含有碳和氢的高分子有机化合物，因而，光缆不论是由于过载和短路造成绝缘过热起火，还是外部火灾引燃光缆护套材料起火，实际都是聚合物在燃烧，所以选择合适的阻燃护套料以抑制光缆燃烧机理致关重要。如何评价聚合物可燃性，氧指数(OxygenIndex)是阻燃料的一个重要参数。氧指数是指在规定条件下，试样在氧、氮混合气流中，维持平稳燃烧所需的最低的氧气浓度。以氧所占的体积百分数(%)表示。它是评价聚合物材料相对燃烧性的一种表示方法，以此判断材料在空气中与火焰接触时燃烧的难易程度。要想达到技术关键指标，必须进行材料的合理选择：我公司一般使用megolonS550及PolyoneECCOH5575，下表是两种材料的部分指标：megolonS550燃烧性能实验方法单位典型值氧指数ISO4589-2%36可燃温度指数NES715℃270烟气密度(燃烧时)ASTME-662Dsmax38烟气密度(最长时间)ASTME-662分钟13氢卤酸气释放量IEC60754-1%0腐蚀性实验pH（最小）导电率（最大）IEC60754-2-μS/mm5。31。8个人整理精品文档，仅供个人学习使用2/4PolyoneECCOH5575燃烧性能实验方法单位典型值氧指数ASTMD-2863%37可燃温度指数NES715℃300垂直燃烧实验IEC60332-3-通过**烟密度IEC61034-通过毒性指数（最大）NES713-1卤素含量IEC60754-1-0腐蚀性实验pH（最小）导电率（最大）IEC60754-2-μScm-15。515无卤阻燃护套挤制较困难，由于无卤阻燃护套料中含有较多的水合氧化铝和水合氧化镁填充剂，导致胶料硬度高，挤塑时生热大，护套挤制困难。特别是使用普通PE螺杆生产时，螺腔内由于压力过大易导致实际温度比设定温度要高的多，从而影响挤塑质量(气孔、焦料、老化等现象)。经过生产实践，加强对主机温度的控制可以消除此种现象，其最佳的方法是采用低压缩螺杆LCS(如下图，最佳压缩比1。2：1，长径比至少应为25：1)，加工工艺性能较优异且能大大提高生产效率。同时为了保证达到更佳的挤塑质量，一般在生产前需对无卤阻燃料进行烘干，烘干温度控制在65~75℃(最高不得超过90℃)、时间控制在4小时左右。无卤阻燃料挤出中的关键工艺因素之一是挤出模具的设计。挤出模具分三种形式：挤压式、挤管式和半挤压式(如下图所示)。挤压式模具是模芯没有管状承径部分，模芯缩在模套承径后面。料流是靠压力通过模套实现最后定型的，挤出的塑胶层结构紧密、外表平整。由于在模口处产生较大的反作用力，因此，出胶量要较挤管式低得多，且偏心调节困难，绝缘厚薄不易控制。挤管式模具模芯有管状承径部分，模芯口端面伸出模套口或持平。故有挤出速度快、生产操作简单、偏心易调节、护套厚薄容易控制等优点，但该模具类型的缺点是塑胶层致密性较差、外表不如挤压式模具圆整。半挤压式模具模芯有管状承径部分但比较短。模芯承径的端面缩进模套口端面，这是挤压式与挤管式的过渡形式，通常在大规格挤包及护层要求紧密时采用，但有时会出现倒料现象(故在采用此种类型模具生产时需清理干净模具否则易出现挤塑表面不良现象)。考虑到挤压模的压力不宜太大，挤出压力太大时，挤出压力可能产生波动而造成成型护套外径的...
