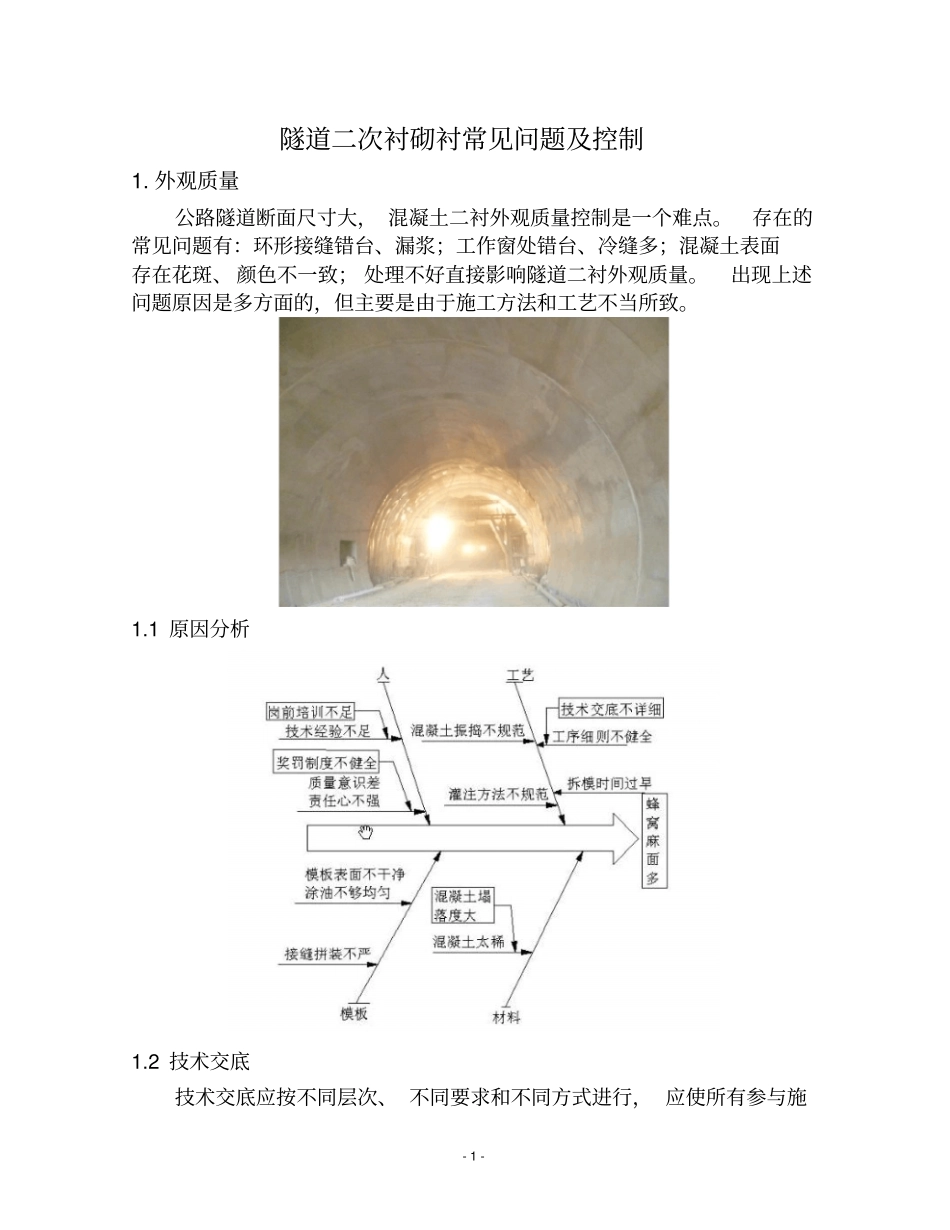

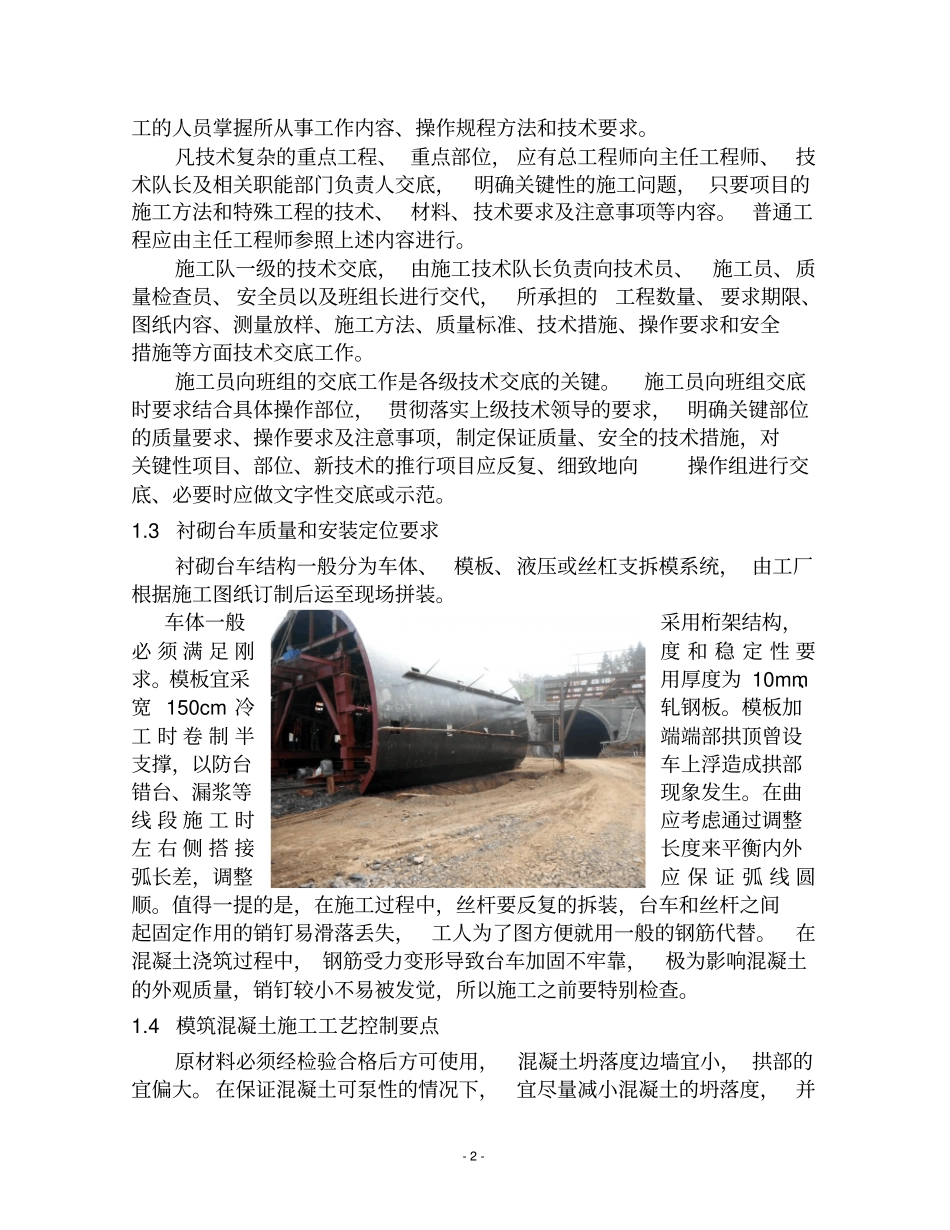

-1-隧道二次衬砌衬常见问题及控制1.外观质量公路隧道断面尺寸大，混凝土二衬外观质量控制是一个难点。存在的常见问题有：环形接缝错台、漏浆；工作窗处错台、冷缝多；混凝土表面存在花斑、颜色不一致；处理不好直接影响隧道二衬外观质量。出现上述问题原因是多方面的，但主要是由于施工方法和工艺不当所致。1.1原因分析1.2技术交底技术交底应按不同层次、不同要求和不同方式进行，应使所有参与施-2-工的人员掌握所从事工作内容、操作规程方法和技术要求。凡技术复杂的重点工程、重点部位，应有总工程师向主任工程师、技术队长及相关职能部门负责人交底，明确关键性的施工问题，只要项目的施工方法和特殊工程的技术、材料、技术要求及注意事项等内容。普通工程应由主任工程师参照上述内容进行。施工队一级的技术交底，由施工技术队长负责向技术员、施工员、质量检查员、安全员以及班组长进行交代，所承担的工程数量、要求期限、图纸内容、测量放样、施工方法、质量标准、技术措施、操作要求和安全措施等方面技术交底工作。施工员向班组的交底工作是各级技术交底的关键。施工员向班组交底时要求结合具体操作部位，贯彻落实上级技术领导的要求，明确关键部位的质量要求、操作要求及注意事项，制定保证质量、安全的技术措施，对关键性项目、部位、新技术的推行项目应反复、细致地向操作组进行交底、必要时应做文字性交底或示范。1.3衬砌台车质量和安装定位要求衬砌台车结构一般分为车体、模板、液压或丝杠支拆模系统，由工厂根据施工图纸订制后运至现场拼装。车体一般采用桁架结构，必须满足刚度和稳定性要求。模板宜采用厚度为10mm、宽150cm冷轧钢板。模板加工时卷制半端端部拱顶曾设支撑，以防台车上浮造成拱部错台、漏浆等现象发生。在曲线段施工时应考虑通过调整左右侧搭接长度来平衡内外弧长差，调整应保证弧线圆顺。值得一提的是，在施工过程中，丝杆要反复的拆装，台车和丝杆之间起固定作用的销钉易滑落丢失，工人为了图方便就用一般的钢筋代替。在混凝土浇筑过程中，钢筋受力变形导致台车加固不牢靠，极为影响混凝土的外观质量，销钉较小不易被发觉，所以施工之前要特别检查。1.4模筑混凝土施工工艺控制要点原材料必须经检验合格后方可使用，混凝土坍落度边墙宜小，拱部的宜偏大。在保证混凝土可泵性的情况下，宜尽量减小混凝土的坍落度，并-3-提高混凝土的和易性、保水性，避免混凝土泌水，一般选16cm左右。为改善混凝土的和易性，增加其流动性，可适量掺加高效缓凝型防水剂；在衬砌混凝土中掺加粉煤灰有利于提高混凝土的和易性、保水性和密实度，有利于二衬的外观质量。混凝土灌注采用分层、左右侧交替对称浇筑，每层浇筑厚度宜不大于1m台车前后混凝土高差不超过60cm，左右两侧高差控制在50cm以内，以防止侧压造成台车侧移及台车上浮。浇筑过程要连续。混凝土振捣应定人、定点、分区进行，一般采用插入式振动棒应保证二衬接缝不外露同时要严格控制振捣时间，一般控制在20s～30s。现场拼装完成后，应进行检查校正，最后对模板板块拼缝进行焊接并将焊缝打磨平整，应优先使用大块模板，以有效抑制翘曲变形。台车以12m为宜，台车长度过短会造成衬砌环形接缝过多，既影响混凝土外观质量，有影响进度。台车模板与上一环混凝土表面的搭接长度以15cm为宜，搭接长度过小，宜将上一环搭接部位的混凝土顶裂，过大侧搭接处不易灭贴，易造成环形接缝处漏浆。台车行走轨道应铺设于路面混凝土调平层上，保证台车的平稳，标高准确，轨道中心尽量与隧道中线平行，偏差宜控制在2cm范围内。台车拼装后首次使用必须进行调试，调试主要内容有：衬砌台车现场拼装完成后，必须在轨道上往返走行3次~5次后，检查台车各部位连接件，紧固螺栓，加强焊接以提高其整体性；检查台车模板尺寸是否准确，其两端的结构尺寸相对偏差宜不大于3mm，否则需进行装修；衬砌施工前应对钢模板表面采用抛光机进行彻底打磨。清除锈斑，涂油防锈；一般情况下，每施作衬砌300m左右或有异常情况时，应对台车全面校验一次。台车定位推荐采用五点定位法，以衬砌圆心为原点进立平面坐标系。台车行走至立模位置后，先利用竖向、横...
