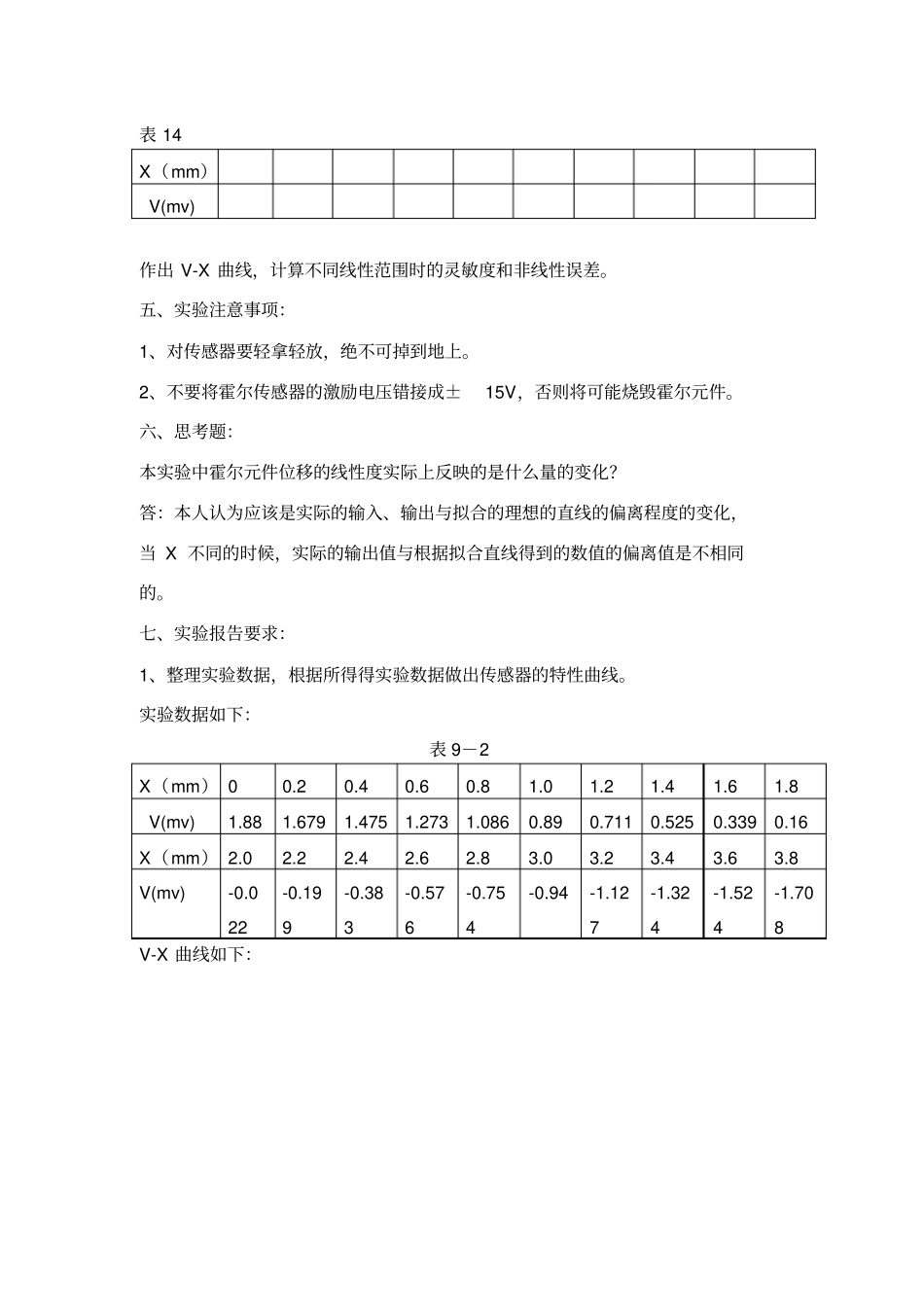

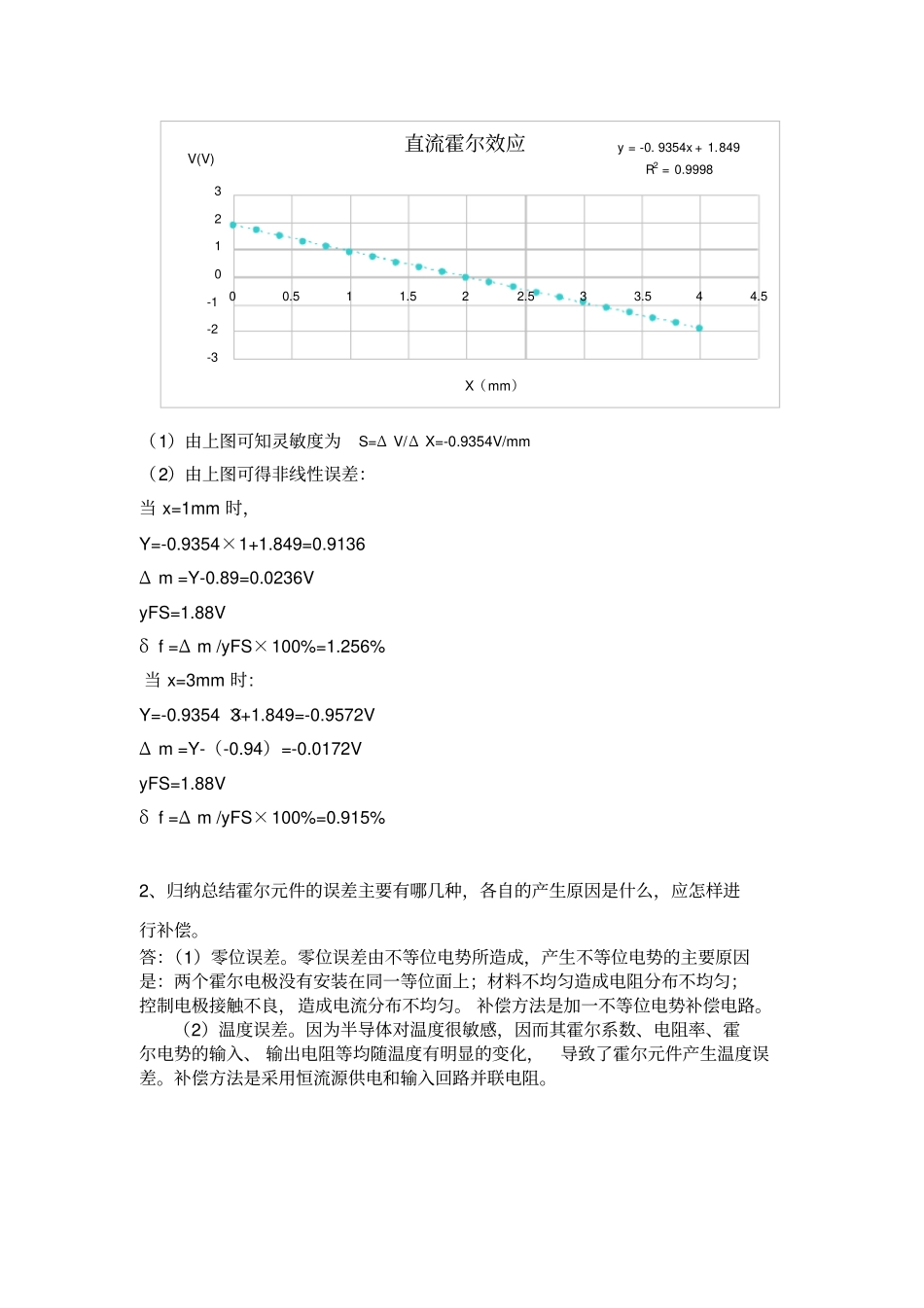

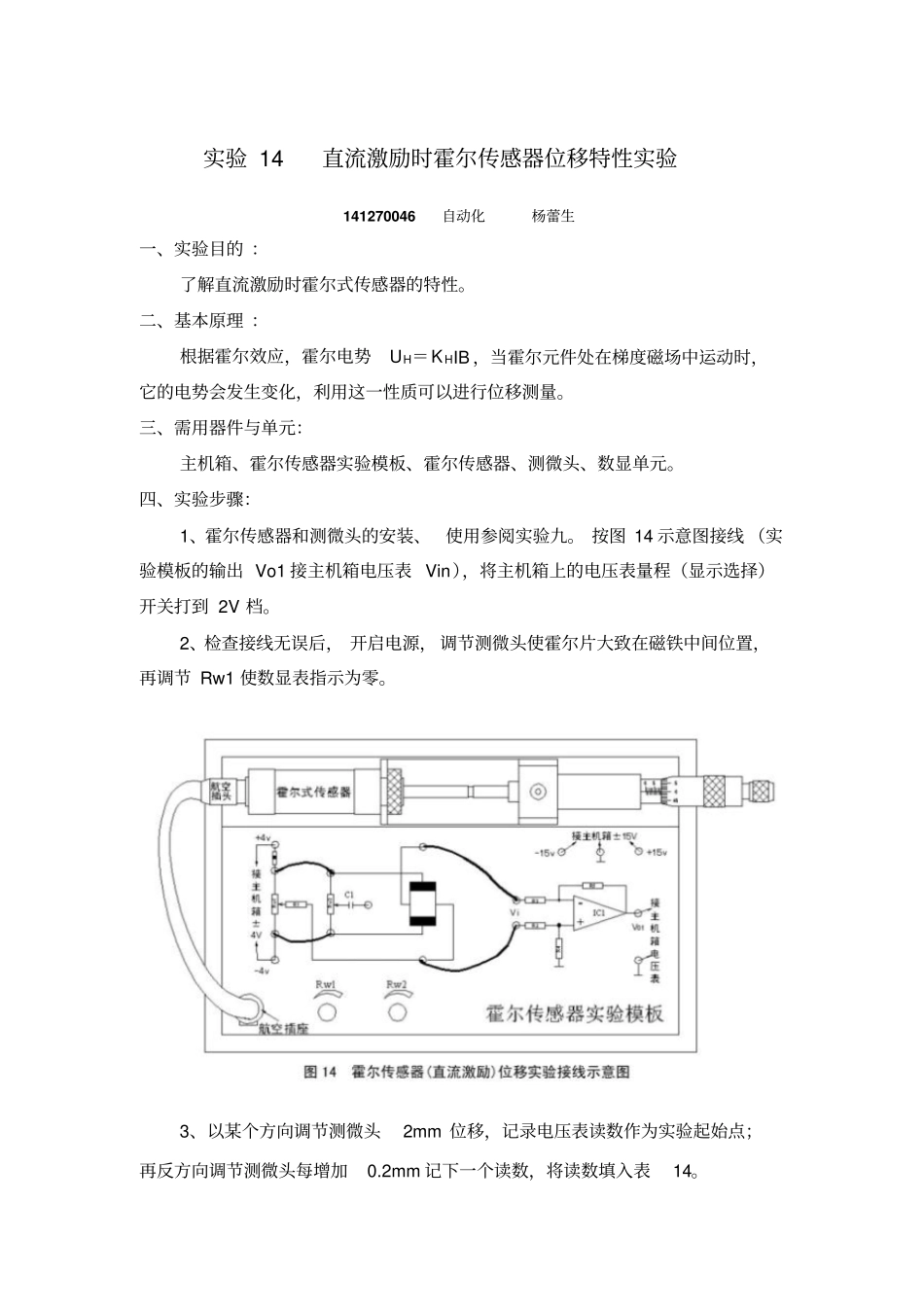

实验14直流激励时霍尔传感器位移特性实验141270046自动化杨蕾生一、实验目的：了解直流激励时霍尔式传感器的特性。二、基本原理：根据霍尔效应，霍尔电势UH＝KHIB，当霍尔元件处在梯度磁场中运动时，它的电势会发生变化，利用这一性质可以进行位移测量。三、需用器件与单元：主机箱、霍尔传感器实验模板、霍尔传感器、测微头、数显单元。四、实验步骤：1、霍尔传感器和测微头的安装、使用参阅实验九。按图14示意图接线（实验模板的输出Vo1接主机箱电压表Vin），将主机箱上的电压表量程（显示选择）开关打到2V档。2、检查接线无误后，开启电源，调节测微头使霍尔片大致在磁铁中间位置，再调节Rw1使数显表指示为零。3、以某个方向调节测微头2mm位移，记录电压表读数作为实验起始点；再反方向调节测微头每增加0.2mm记下一个读数，将读数填入表14。表14X（mm）V(mv)作出V-X曲线，计算不同线性范围时的灵敏度和非线性误差。五、实验注意事项：1、对传感器要轻拿轻放，绝不可掉到地上。2、不要将霍尔传感器的激励电压错接成±15V，否则将可能烧毁霍尔元件。六、思考题：本实验中霍尔元件位移的线性度实际上反映的是什么量的变化？答：本人认为应该是实际的输入、输出与拟合的理想的直线的偏离程度的变化，当X不同的时候，实际的输出值与根据拟合直线得到的数值的偏离值是不相同的。七、实验报告要求：1、整理实验数据，根据所得得实验数据做出传感器的特性曲线。实验数据如下：表9－2X（mm）00.20.40.60.81.01.21.41.61.8V(mv)1.881.6791.4751.2731.0860.890.7110.5250.3390.16X（mm）2.02.22.42.62.83.03.23.43.63.8V(mv)-0.022-0.199-0.383-0.576-0.754-0.94-1.127-1.324-1.524-1.708V-X曲线如下：（1）由上图可知灵敏度为S=ΔV/ΔX=-0.9354V/mm（2）由上图可得非线性误差：当x=1mm时，Y=-0.9354×1+1.849=0.9136Δm=Y-0.89=0.0236VyFS=1.88Vδf=Δm/yFS×100%=1.256%当x=3mm时:Y=-0.9354×3+1.849=-0.9572VΔm=Y-（-0.94）=-0.0172VyFS=1.88Vδf=Δm/yFS×100%=0.915%2、归纳总结霍尔元件的误差主要有哪几种，各自的产生原因是什么，应怎样进行补偿。答：（1）零位误差。零位误差由不等位电势所造成，产生不等位电势的主要原因是：两个霍尔电极没有安装在同一等位面上；材料不均匀造成电阻分布不均匀；控制电极接触不良，造成电流分布不均匀。补偿方法是加一不等位电势补偿电路。（2）温度误差。因为半导体对温度很敏感，因而其霍尔系数、电阻率、霍尔电势的输入、输出电阻等均随温度有明显的变化，导致了霍尔元件产生温度误差。补偿方法是采用恒流源供电和输入回路并联电阻。直流霍尔效应y=-0.9354x+1.849R2=0.9998-3-2-1012300.511.522.533.544.5X（mm）V(V)实验15交流激励时霍尔传感器位移特性实验一、实验目的：了解交流激励时霍尔式传感器的特性。二、基本原理：交流激励时霍尔式传感器与直流激励一样，基本工作原理相同，不同之处是测量电路。三、需用器件与单元：主机箱、霍尔传感器实验模板、霍尔传感器、测微头、数显单元、移相器/相敏检波器/低通滤波器模板、双线示波器。四、实验步骤：1、传感器、测微头安装使用同实验九。实验模板接线见下图2、首先检查接线无误后，合上主机箱总电源开关，调节主机箱音频振动器的频率和幅度旋钮，用示波器、频率表监测Lv输出频率为1KHz，幅值为4V的峰--峰值；关闭主机箱电源，再将Lv输出电压（1KHz、4V）作为传感器的激励电压接入图15的实验模板中。3、合上主机箱电源，调节测微头使霍尔传感器的霍尔片处于两磁钢中点，先用示波器观察使霍尔元件不等位电势为最小，然后从数显表上观察，调节电位器Rw1、Rw2使显示为零。4、调节测微头使霍尔传感器产生一个较大位移，利用示波器观察相敏检波器输出，旋转移相单元电位器Rw和相敏检波电位器Rw，使示波器显示全波整流波形，且数显表显示相对值。5、使数显表显示为零，然后转动测微头记下每转动0.2mm时表头读数，填入下表。表15交流激励时输出电压和位移数据X(mm)00.20.40.60.81.01.21.41.61.8V(mv)00.030.060.080.110.150.180.210.240.28X(mm)2.02.22.42.62.83.03.23.43.63.8V(mv)0.320.360.40...
