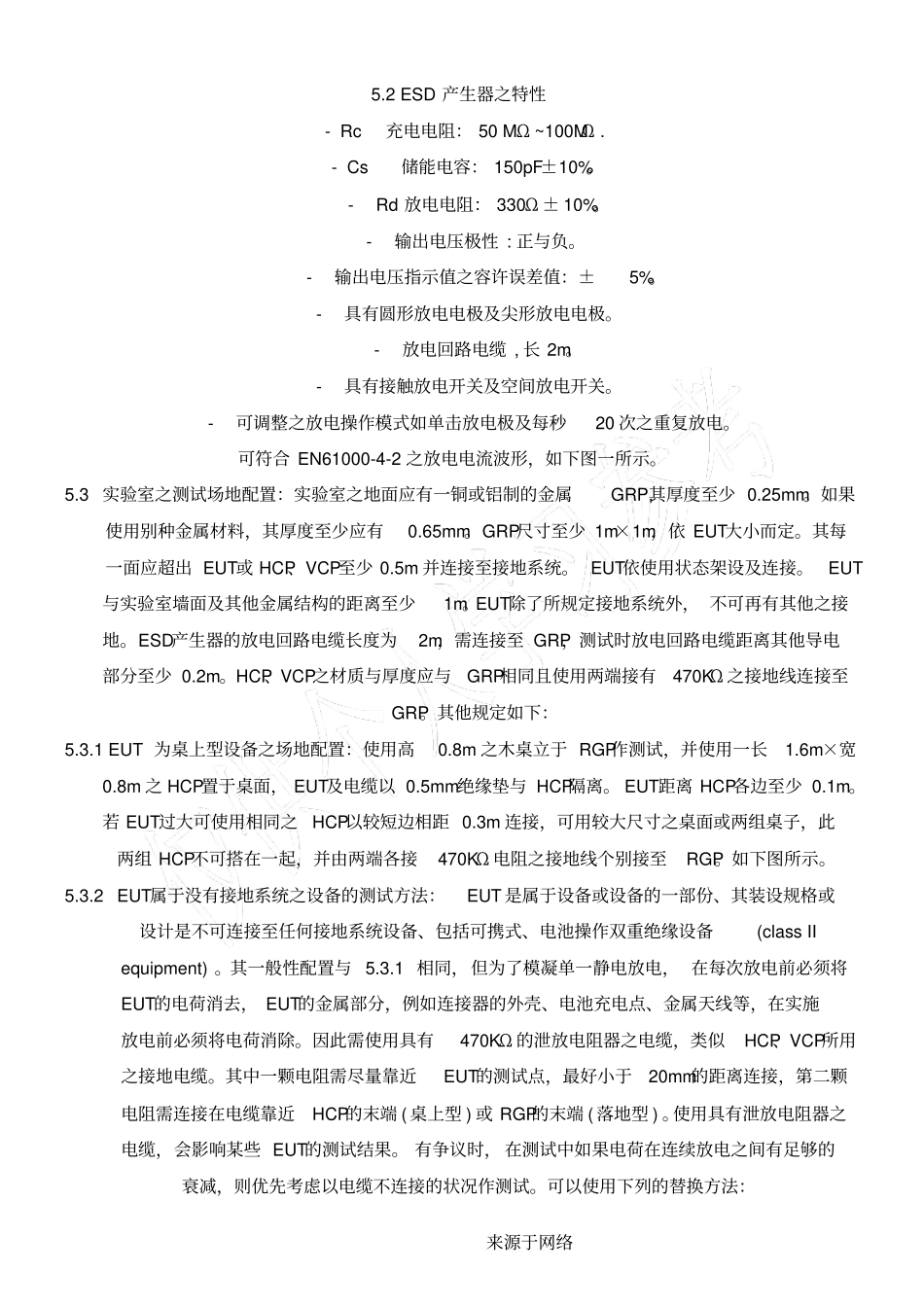

来源于网络静电放电测试规范1.测试目的：为使静电干扰耐受性测试时,能有一统一之规范及流程可供依循,特订定本程序书,本试验的目的是仿真静电对电子产品所造成的干扰,并判别其耐受性。2.适用范围：执行静电干扰耐受性测试时,适用之。3.名词定义：3.1ESD：electrostaticdischarge(静电放电),当两个不同电位的物体,直接接触或非常靠近时所产生的电荷放电现象。3.2RGP：一个平坦之导电表面并以其电位作为共同的基准。3.3Contactdischarge：接触放电,直接的静电放电试验方法的一种,由产生器的电极尖端直接接触EUT,并以产生器之放电开关实施静电放电。3.4Airdischarge：空间放电,直接的静电放电试验方法的一种,由产生器的圆形充电电极快速接近EUT,而产生火花的静电放电。3.5EUT：待测设备。3.6Degradation：劣化为EUT受电磁干扰所造成的产品功能障碍。3.7HCP：水平耦合面,用以模凝邻近EUT的物体对EUT的静电放电所使用的水平金属面板。3.8VCP：垂直耦合面,用以模凝邻近EUT的物体对EUT的静电放电所使用的垂直金属面板。4.职责：4.1测试服务，案件执行。4.2场地维护。4.3提供相关信息于测试服务上。5.办法：5.1试验等级：试验等级如下试验等级接触放电电压空间放电电压12KV2KV24KV4KV36KV8KV48KV15KVX特定值特定值X：此等级依厂商需求而定5.1.2接触放电为优先采用的测试方法，空气放电必须是接触放电不能使用时才使用。依不同的放电测试方法而有不同的电压，其严酷度是不相同的。来源于网络5.2ESD产生器之特性-Rc充电电阻：50MΩ~100MΩ.-Cs储能电容：150pF±10%。-Rd放电电阻：330Ω±10%。-输出电压极性:正与负。-输出电压指示值之容许误差值：±5%。-具有圆形放电电极及尖形放电电极。-放电回路电缆,长2m。-具有接触放电开关及空间放电开关。-可调整之放电操作模式如单击放电极及每秒20次之重复放电。可符合EN61000-4-2之放电电流波形，如下图一所示。5.3实验室之测试场地配置：实验室之地面应有一铜或铝制的金属GRP,其厚度至少0.25mm。如果使用别种金属材料，其厚度至少应有0.65mm。GRP尺寸至少1m×1m，依EUT大小而定。其每一面应超出EUT或HCP、VCP至少0.5m并连接至接地系统。EUT依使用状态架设及连接。EUT与实验室墙面及其他金属结构的距离至少1m。EUT除了所规定接地系统外，不可再有其他之接地。ESD产生器的放电回路电缆长度为2m，需连接至GRP，测试时放电回路电缆距离其他导电部分至少0.2m。HCP、VCP之材质与厚度应与GRP相同且使用两端接有470KΩ之接地线连接至GRP。其他规定如下：5.3.1EUT为桌上型设备之场地配置：使用高0.8m之木桌立于RGP作测试，并使用一长1.6m×宽0.8m之HCP置于桌面，EUT及电缆以0.5mm绝缘垫与HCP隔离。EUT距离HCP各边至少0.1m。若EUT过大可使用相同之HCP以较短边相距0.3m连接，可用较大尺寸之桌面或两组桌子，此两组HCP不可搭在一起，并由两端各接470KΩ电阻之接地线个别接至RGP。如下图所示。5.3.2EUT属于没有接地系统之设备的测试方法：EUT是属于设备或设备的一部份、其装设规格或设计是不可连接至任何接地系统设备、包括可携式、电池操作双重绝缘设备(classIIequipment)。其一般性配置与5.3.1相同，但为了模凝单一静电放电，在每次放电前必须将EUT的电荷消去，EUT的金属部分，例如连接器的外壳、电池充电点、金属天线等，在实施放电前必须将电荷消除。因此需使用具有470KΩ的泄放电阻器之电缆，类似HCP、VCP所用之接地电缆。其中一颗电阻需尽量靠近EUT的测试点，最好小于20mm的距离连接，第二颗电阻需连接在电缆靠近HCP的末端(桌上型)或RGP的末端(落地型)。使用具有泄放电阻器之电缆，会影响某些EUT的测试结果。有争议时，在测试中如果电荷在连续放电之间有足够的衰减，则优先考虑以电缆不连接的状况作测试。可以使用下列的替换方法：来源于网络-在连续放电间的时间间隔，必须延长到容许从待测物的电荷自然衰减所需的时间。-在接地电缆中有碳纤维刷的泄放电阻器(例如2×470KΩ)。-使用空气离子器以加速待测物在其环境的自然放电过程(使用空气放电作测试时，空气离子器必须关闭)。任何一种替换方法的使用必须纪录于测试报告中。ESD产生器的尖端必须和待测设备...
