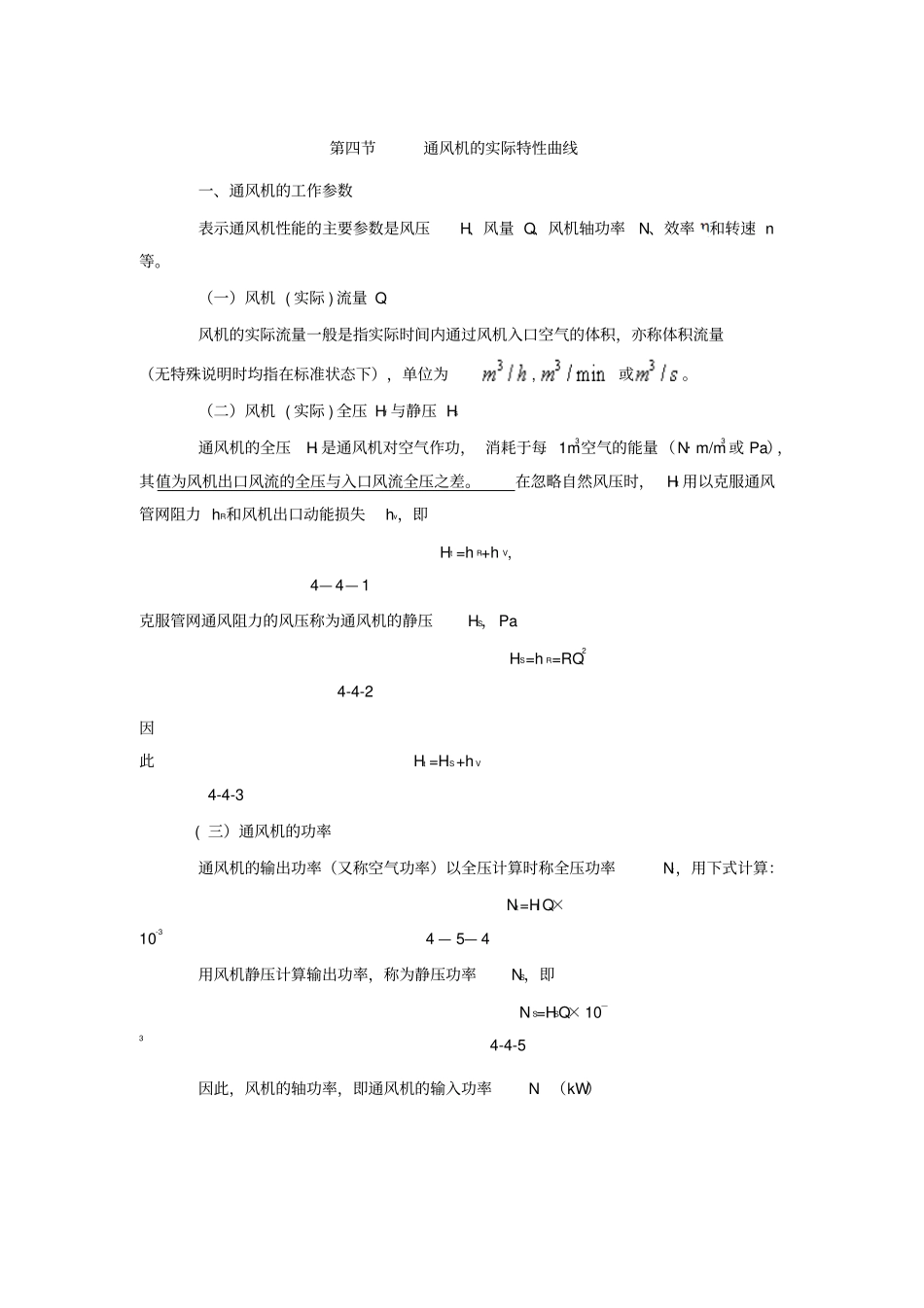

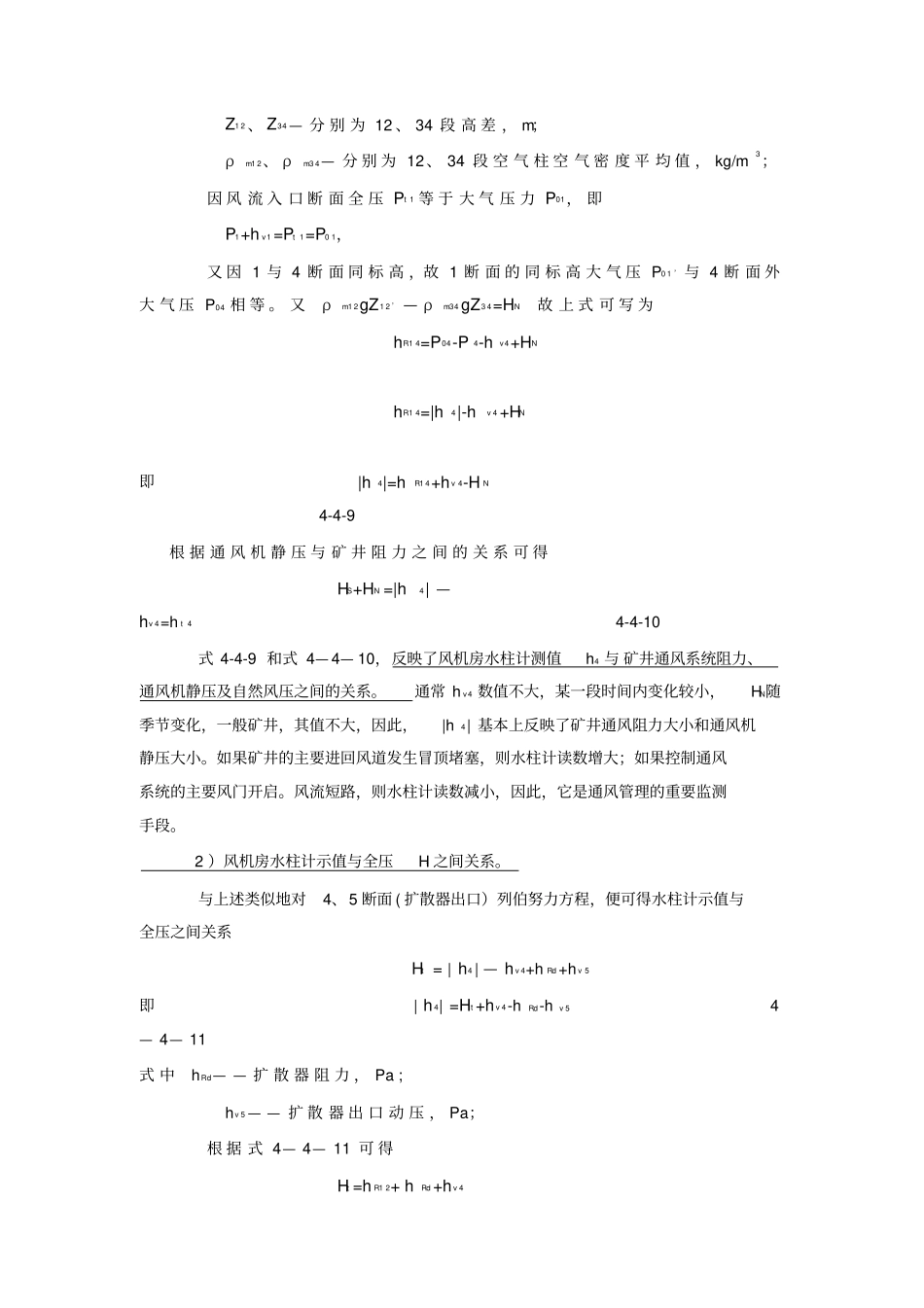

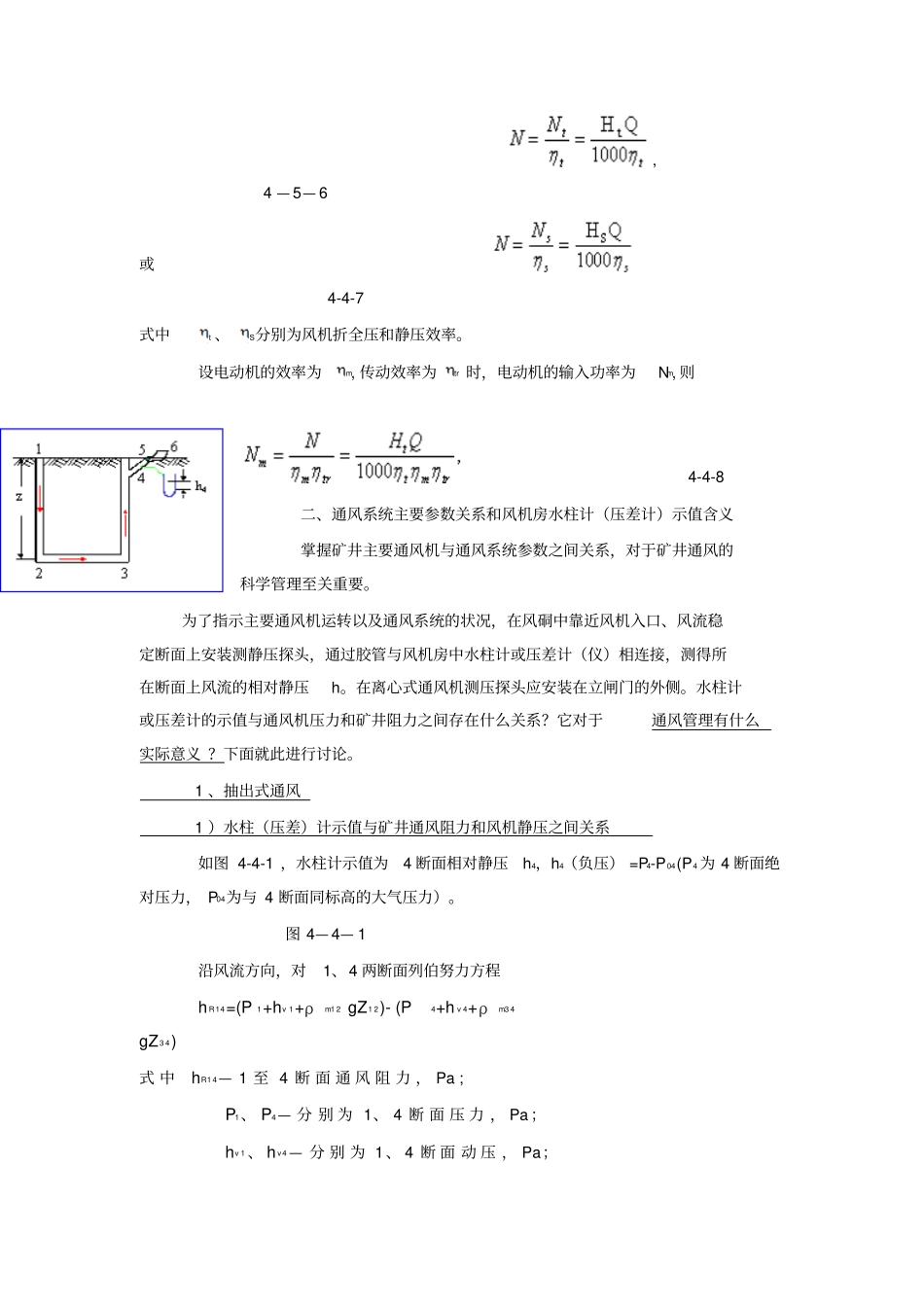

第四节通风机的实际特性曲线一、通风机的工作参数表示通风机性能的主要参数是风压H、风量Q、风机轴功率N、效率和转速n等。（一）风机(实际)流量Q风机的实际流量一般是指实际时间内通过风机入口空气的体积，亦称体积流量（无特殊说明时均指在标准状态下），单位为,或。（二）风机(实际)全压Hf与静压Hs通风机的全压Ht是通风机对空气作功，消耗于每1m3空气的能量（N·m/m3或Pa），其值为风机出口风流的全压与入口风流全压之差。在忽略自然风压时，Ht用以克服通风管网阻力hR和风机出口动能损失hv，即Ht=hR+hV,4—4—1克服管网通风阻力的风压称为通风机的静压HS，PaHS=hR=RQ24-4-2因此Ht=HS+hV4-4-3(三）通风机的功率通风机的输出功率（又称空气功率）以全压计算时称全压功率Nt，用下式计算：Nt=HtQ×10-34—5—4用风机静压计算输出功率，称为静压功率NS，即NS=HSQ×10—34-4-5因此，风机的轴功率，即通风机的输入功率N（kW）,4—5—6或4-4-7式中t、S分别为风机折全压和静压效率。设电动机的效率为m,传动效率为tr时，电动机的输入功率为Nm,则4-4-8二、通风系统主要参数关系和风机房水柱计（压差计）示值含义掌握矿井主要通风机与通风系统参数之间关系，对于矿井通风的科学管理至关重要。为了指示主要通风机运转以及通风系统的状况，在风硐中靠近风机入口、风流稳定断面上安装测静压探头，通过胶管与风机房中水柱计或压差计（仪）相连接，测得所在断面上风流的相对静压h。在离心式通风机测压探头应安装在立闸门的外侧。水柱计或压差计的示值与通风机压力和矿井阻力之间存在什么关系？它对于通风管理有什么实际意义？下面就此进行讨论。1、抽出式通风1）水柱（压差）计示值与矿井通风阻力和风机静压之间关系如图4-4-1，水柱计示值为4断面相对静压h4，h4（负压）=P4-P04(P4为4断面绝对压力，P04为与4断面同标高的大气压力）。图4—4—1沿风流方向，对1、4两断面列伯努力方程hR14=(P1+hv1+ρm12gZ12)-(P4+hv4+ρm34gZ34)式中hR14—1至4断面通风阻力，Pa;P1、P4—分别为1、4断面压力，Pa；hv1、hv4—分别为1、4断面动压，Pa；Z12、Z34—分别为12、34段高差，m；ρm12、ρm34—分别为12、34段空气柱空气密度平均值，kg/m3；因风流入口断面全压Pt1等于大气压力P01，即P1+hv1=Pt1=P01，又因1与4断面同标高，故1断面的同标高大气压P01’与4断面外大气压P04相等。又ρm12gZ12’—ρm34gZ34=HN故上式可写为hR14=P04-P4-hv4+HNhR14=|h4|-hv4+HN即|h4|=hR14+hv4-HN4-4-9根据通风机静压与矿井阻力之间的关系可得HS+HN=|h4|—hv4=ht44-4-10式4-4-9和式4—4—10，反映了风机房水柱计测值h4与矿井通风系统阻力、通风机静压及自然风压之间的关系。通常hv4数值不大，某一段时间内变化较小，HN随季节变化，一般矿井，其值不大，因此，|h4|基本上反映了矿井通风阻力大小和通风机静压大小。如果矿井的主要进回风道发生冒顶堵塞，则水柱计读数增大；如果控制通风系统的主要风门开启。风流短路，则水柱计读数减小，因此，它是通风管理的重要监测手段。2）风机房水柱计示值与全压Ht之间关系。与上述类似地对4、5断面(扩散器出口）列伯努力方程，便可得水柱计示值与全压之间关系Ht=|h4|—hv4+hRd+hv5即|h4|=Ht+hv4-hRd-hv54—4—11式中hRd——扩散器阻力，Pa;hv5——扩散器出口动压，Pa；根据式4—4—11可得Ht=hR12+hRd+hv4Ht+HN=hR14+hRd+hv54—4—122、压入式通风的系统如图4-4-2，对1、2两断面列伯努力方程得：hR12=(P1+hv1+ρm1gZ1)-(P2+hv2+ρm2gZ2)因风井出口风流静压等于大气压，即P2=P02；1、2断面同标高，其同标高的大气压相等，即P01-P02，故P1-P2=P1-P01=h1又ρm1gZ1-ρm2gZ2=HN故上式可写为hR12=h1+hV1-hv2+HN所以风机房水柱计值h1=hR12+hv2-hV1-HN又Ht=Pt1-Pt1’=Pt1-P0=P1+hv1-P0=h1+hv1Ht+HN=hR12+hv24—4—13由式4—4—12和式4—4—13可见，无论何种通风方式，通风动力都是克服风道的阻力和出口动能损失，不过抽出式通风的动能损失在扩散器出口，而压入式通风时出口动能损失在出风井口，两者数值上可能不等，但物理意义相同。图4—4—2三、通风机的个体特性曲线当风机以某一转速、在风阻Ｒ的管网上...
