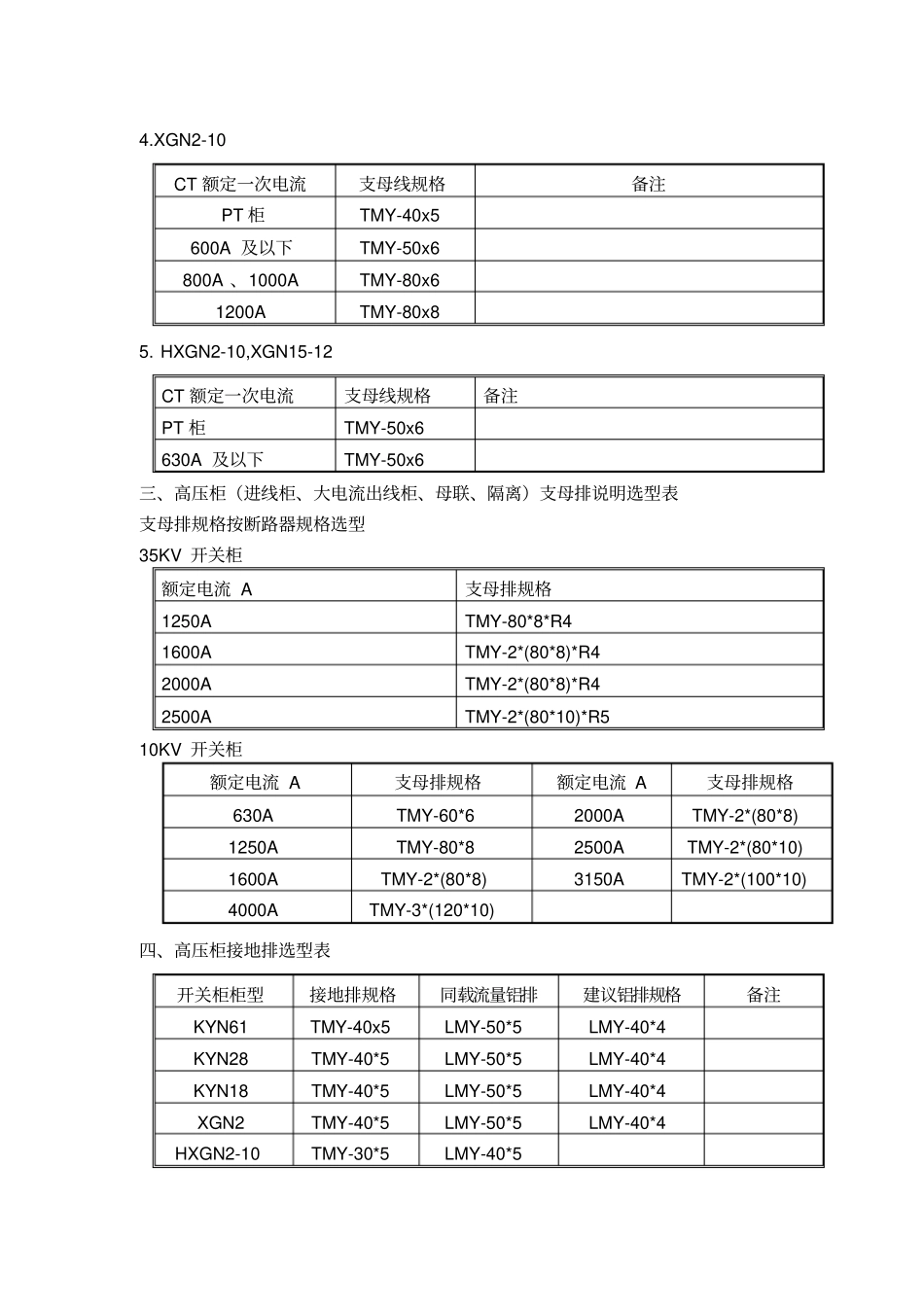

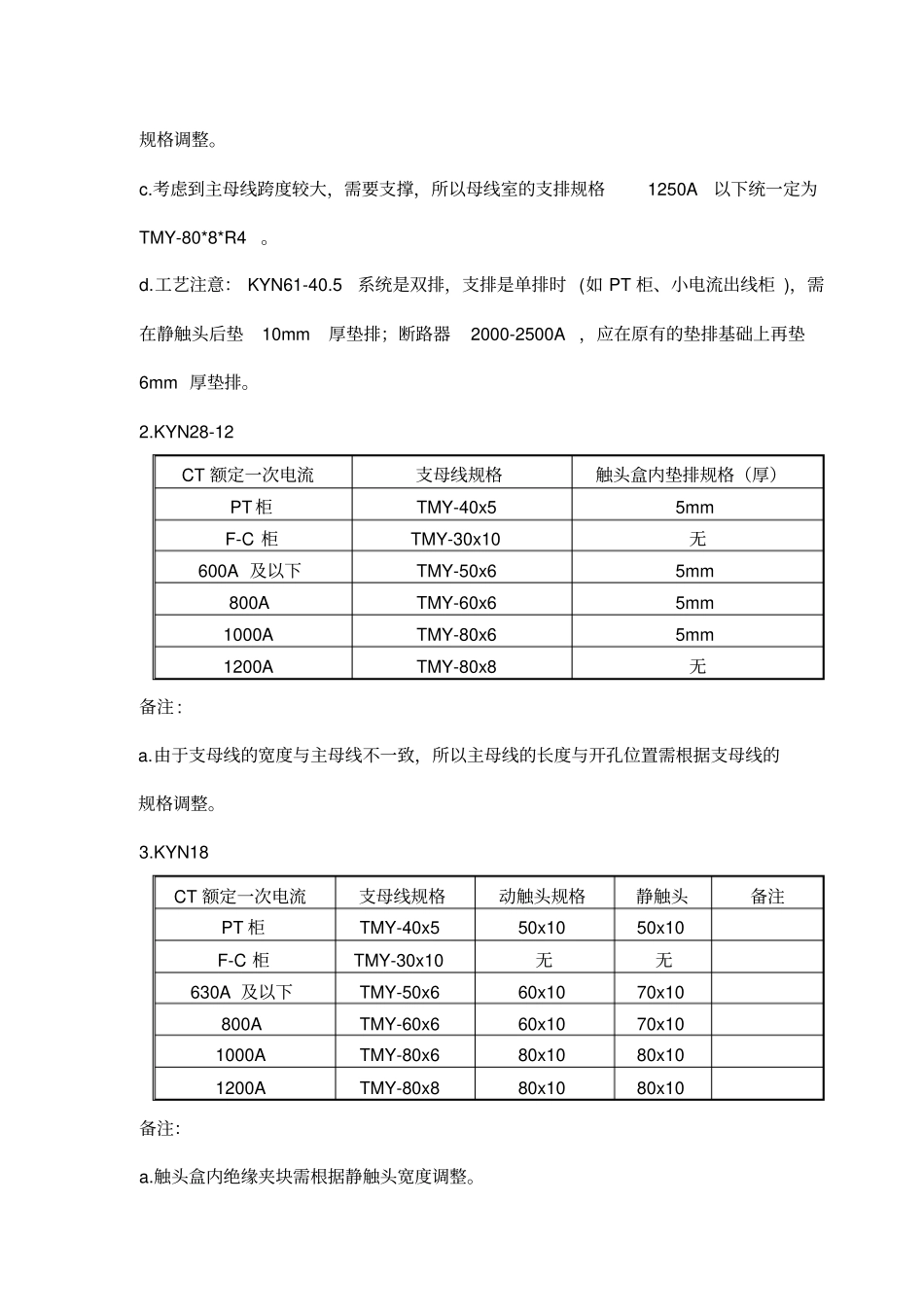

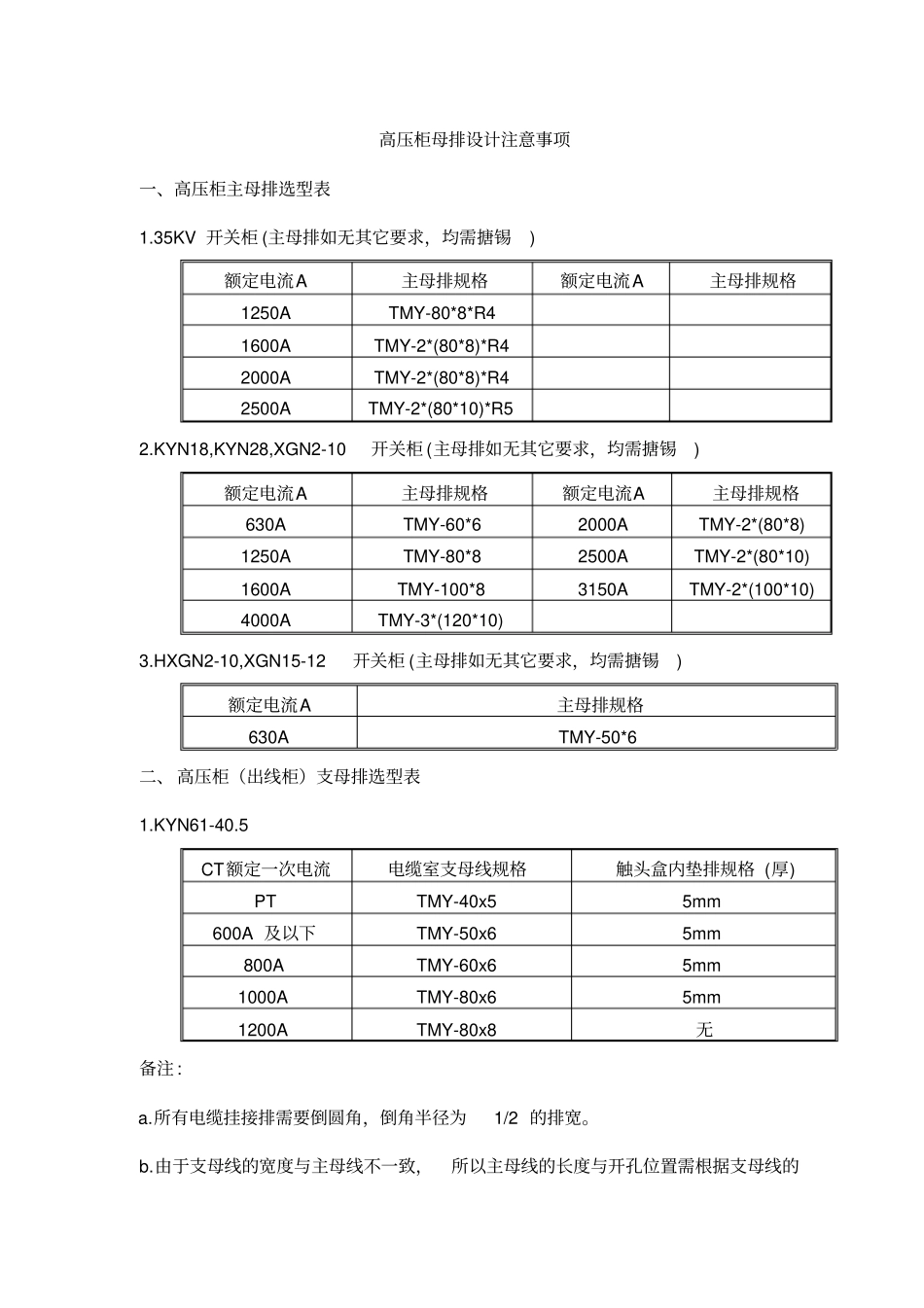

高压柜母排设计注意事项一、高压柜主母排选型表1.35KV开关柜(主母排如无其它要求，均需搪锡)额定电流A主母排规格额定电流A主母排规格1250ATMY-80*8*R41600ATMY-2*(80*8)*R42000ATMY-2*(80*8)*R42500ATMY-2*(80*10)*R52.KYN18,KYN28,XGN2-10开关柜(主母排如无其它要求，均需搪锡)额定电流A主母排规格额定电流A主母排规格630ATMY-60*62000ATMY-2*(80*8)1250ATMY-80*82500ATMY-2*(80*10)1600ATMY-100*83150ATMY-2*(100*10)4000ATMY-3*(120*10)3.HXGN2-10,XGN15-12开关柜(主母排如无其它要求，均需搪锡)额定电流A主母排规格630ATMY-50*6二、高压柜（出线柜）支母排选型表1.KYN61-40.5CT额定一次电流电缆室支母线规格触头盒内垫排规格(厚)PTTMY-40x55mm600A及以下TMY-50x65mm800ATMY-60x65mm1000ATMY-80x65mm1200ATMY-80x8无备注:a.所有电缆挂接排需要倒圆角，倒角半径为1/2的排宽。b.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。c.考虑到主母线跨度较大，需要支撑，所以母线室的支排规格1250A以下统一定为TMY-80*8*R4。d.工艺注意：KYN61-40.5系统是双排，支排是单排时(如PT柜、小电流出线柜)，需在静触头后垫10mm厚垫排；断路器2000-2500A，应在原有的垫排基础上再垫6mm厚垫排。2.KYN28-12CT额定一次电流支母线规格触头盒内垫排规格（厚）PT柜TMY-40x55mmF-C柜TMY-30x10无600A及以下TMY-50x65mm800ATMY-60x65mm1000ATMY-80x65mm1200ATMY-80x8无备注:a.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。3.KYN18CT额定一次电流支母线规格动触头规格静触头备注PT柜TMY-40x550x1050x10F-C柜TMY-30x10无无630A及以下TMY-50x660x1070x10800ATMY-60x660x1070x101000ATMY-80x680x1080x101200ATMY-80x880x1080x10备注：a.触头盒内绝缘夹块需根据静触头宽度调整。4.XGN2-10CT额定一次电流支母线规格备注PT柜TMY-40x5600A及以下TMY-50x6800A、1000ATMY-80x61200ATMY-80x85.HXGN2-10,XGN15-12CT额定一次电流支母线规格备注PT柜TMY-50x6630A及以下TMY-50x6三、高压柜（进线柜、大电流出线柜、母联、隔离）支母排说明选型表支母排规格按断路器规格选型35KV开关柜额定电流A支母排规格1250ATMY-80*8*R41600ATMY-2*(80*8)*R42000ATMY-2*(80*8)*R42500ATMY-2*(80*10)*R510KV开关柜额定电流A支母排规格额定电流A支母排规格630ATMY-60*62000ATMY-2*(80*8)1250ATMY-80*82500ATMY-2*(80*10)1600ATMY-2*(80*8)3150ATMY-2*(100*10)4000ATMY-3*(120*10)四、高压柜接地排选型表开关柜柜型接地排规格同载流量铝排建议铝排规格备注KYN61TMY-40x5LMY-50*5LMY-40*4KYN28TMY-40*5LMY-50*5LMY-40*4KYN18TMY-40*5LMY-50*5LMY-40*4XGN2TMY-40*5LMY-50*5LMY-40*4HXGN2-10TMY-30*5LMY-40*5XGN15-12TMY-30*5LMY-40*5备注:我公司高压柜常规情况下接地排均选用铜排，为了节约成本，现准备改成铝排，先在几个合同中试用，工艺做排时应根据框架组下达的生产说明。江苏长江电器股份有限公司技术部2006年02月22日
