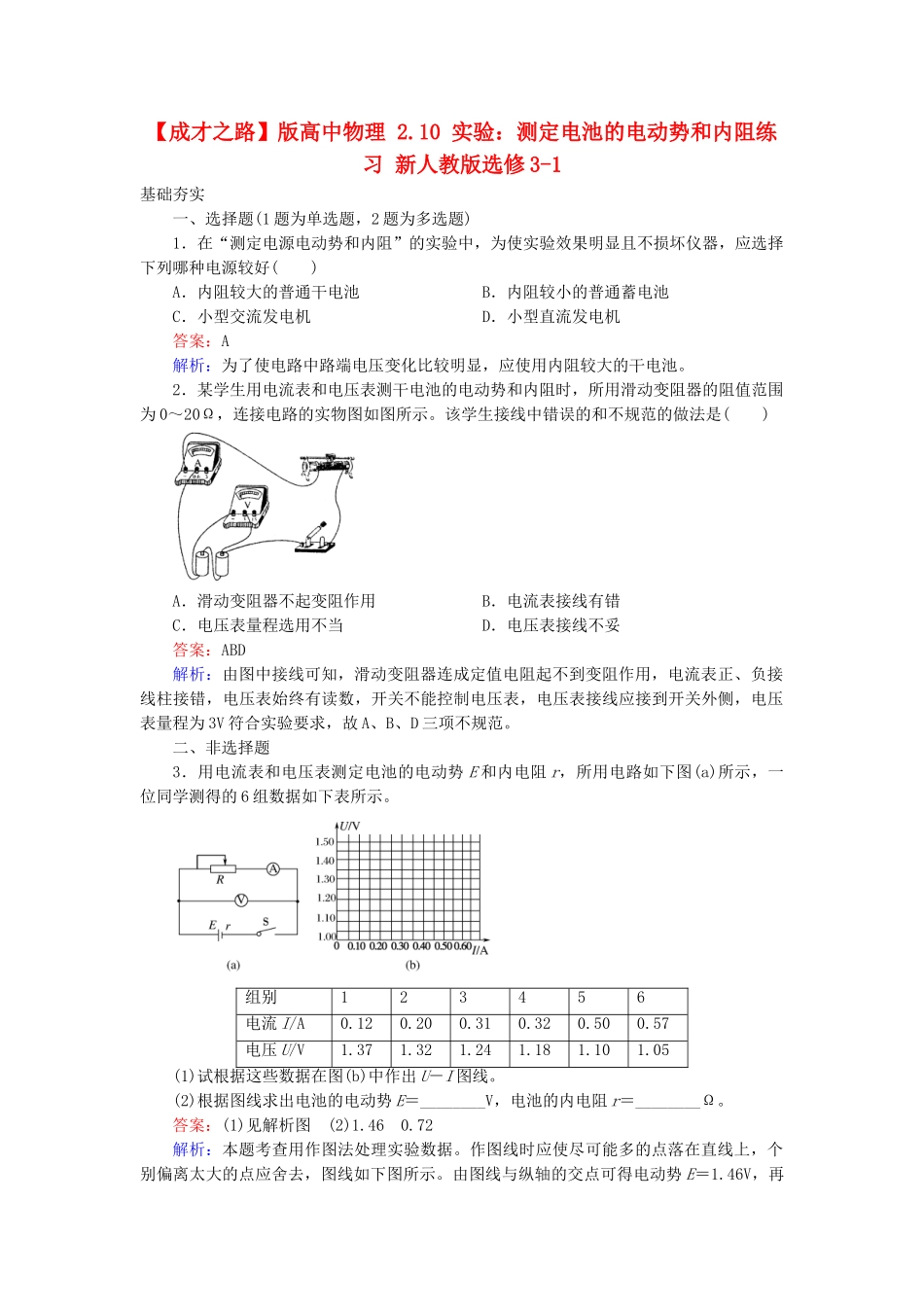

【成才之路】版高中物理2.10实验：测定电池的电动势和内阻练习新人教版选修3-1基础夯实一、选择题(1题为单选题，2题为多选题)1．在“测定电源电动势和内阻”的实验中，为使实验效果明显且不损坏仪器，应选择下列哪种电源较好()A．内阻较大的普通干电池B．内阻较小的普通蓄电池C．小型交流发电机D．小型直流发电机答案：A解析：为了使电路中路端电压变化比较明显，应使用内阻较大的干电池。2．某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为0～20Ω，连接电路的实物图如图所示。该学生接线中错误的和不规范的做法是()A．滑动变阻器不起变阻作用B．电流表接线有错C．电压表量程选用不当D．电压表接线不妥答案：ABD解析：由图中接线可知，滑动变阻器连成定值电阻起不到变阻作用，电流表正、负接线柱接错，电压表始终有读数，开关不能控制电压表，电压表接线应接到开关外侧，电压表量程为3V符合实验要求，故A、B、D三项不规范。二、非选择题3．用电流表和电压表测定电池的电动势E和内电阻r，所用电路如下图(a)所示，一位同学测得的6组数据如下表所示。组别123456电流I/A0.120.200.310.320.500.57电压U/V1.371.321.241.181.101.05(1)试根据这些数据在图(b)中作出U－I图线。(2)根据图线求出电池的电动势E＝________V，电池的内电阻r＝________Ω。答案：(1)见解析图(2)1.460.72解析：本题考查用作图法处理实验数据。作图线时应使尽可能多的点落在直线上，个别偏离太大的点应舍去，图线如下图所示。由图线与纵轴的交点可得电动势E＝1.46V，再读出图线与横轴交点的坐标(1.00，0.64)，由E＝U＋Ir得r＝＝Ω≈0.72Ω。4．(寿光市～学年高二上学期检测)在“测定电源的电动势和内阻”的实验中，已连接好部分实验电路。(1)按如图甲所示的实验电路，把图乙中剩余的电路连接起来。(2)在图乙的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑片应置于________端(填“A”或“B”)。(3)下图是根据实验数据作出的U－I图象，由图可知，电源的电动势E＝________V，内阻r＝________Ω。答案：(1)如图(2)B(3)1.51.0解析：(1)电路连接如图。(2)闭合开关前，滑动变阻器接入电路中的阻值应该最大，故滑片应置于B端。(3)由图象可知，电源电动势为1.5V，内阻r＝Ω＝1.0Ω。5．(石家庄市第一中学～学年高二上学期期末)小明要测定一电源的电动势E和内电阻r，实验器材有：一只DIS电流传感器(可视为理想电流表，测得的电流用I表示)，一只电阻箱(阻值用R表示)，一只开关和导线若干。该同学设计了如图甲所示的电路进行实验和采集数据。(1)小明设计该实验的原理表达式是________(用E、r、I、R表示)；(2)小明在闭合开关之前，应先将电阻箱阻值调至________(选填“最大值”、“最小值”或“任意值”)，在实验过程中，将电阻箱调至图乙所示位置，则此时电阻箱接入电路的阻值为________Ω；(3)小明根据实验采集到的数据作出如图丙所示的－R图象，则由图象求得，该电源的电动势E＝______V，内阻r＝________Ω(结果均保留两位有效数字)。答案：(1)E＝I(R＋r)(2)最大值25(3)6.0(5.8～6.2均可)2.4(2.3～2.5均可)解析：(1)在闭合电路中，E、I、R、r几个量之间的关系是E＝I(R＋r)。(2)为了整个电路的安全，所以开始电流要小，即电阻箱电阻调到最大值；题图乙电阻箱读数为25Ω。(3)根据E＝I(R＋r)，推出＝＋，再结合－R图象可知：图线的斜率为，截距为，解得E＝6.0V(5.8～6.2均可)，r＝2.4Ω(2.3～2.5均可)。能力提升一、选择题(1题为单选题，2题为多选题)1．如图所示，是甲、乙、丙三位同学设计的测量电源电动势和内电阻的电路。电路中R1、R2为已知阻值的电阻。下列说法中正确的是()A．只有甲同学设计的电路能测出电源的电动势和内电阻B．只有乙同学设计的电路能测出电源的电动势和内电阻C．只有丙同学设计的电路能测出电源的电动势和内电阻D．三位同学设计的电路都能测出电源的电动势和内电阻答案：D解析：图甲中可用E＝I1(r＋R1)、E＝I2(r＋R2)求得电源的电动势和内电阻，图乙中可用E＝U1＋r、E＝U2＋·r求得电源电动势和内电阻，而图丙中可用E＝U1＋I1r、E＝U2＋I2r求得电源的电动势和内电...
