高中物理 第二章 第9节 多用电表的原理课时作业 新人教版选修3-1VIP免费

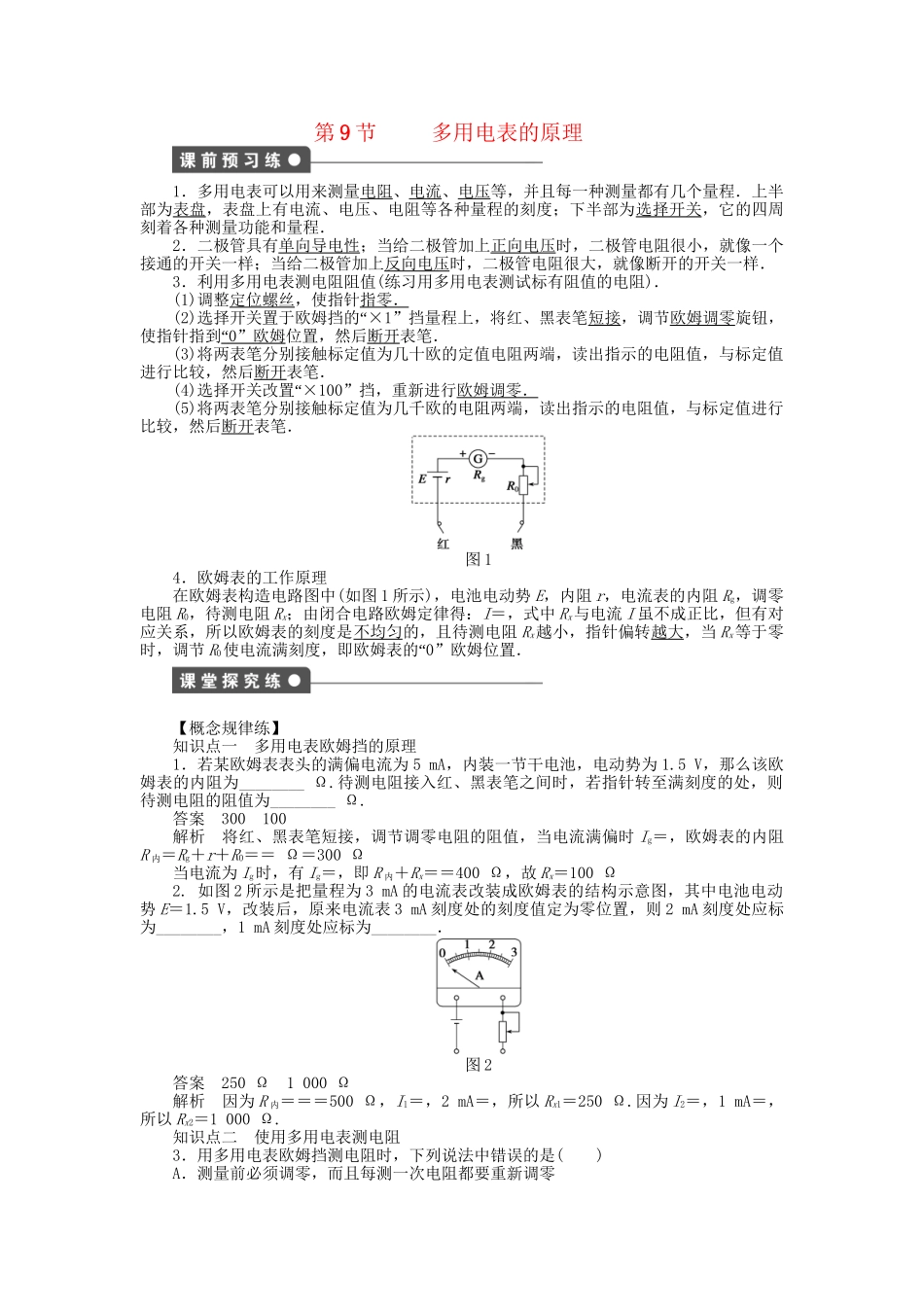

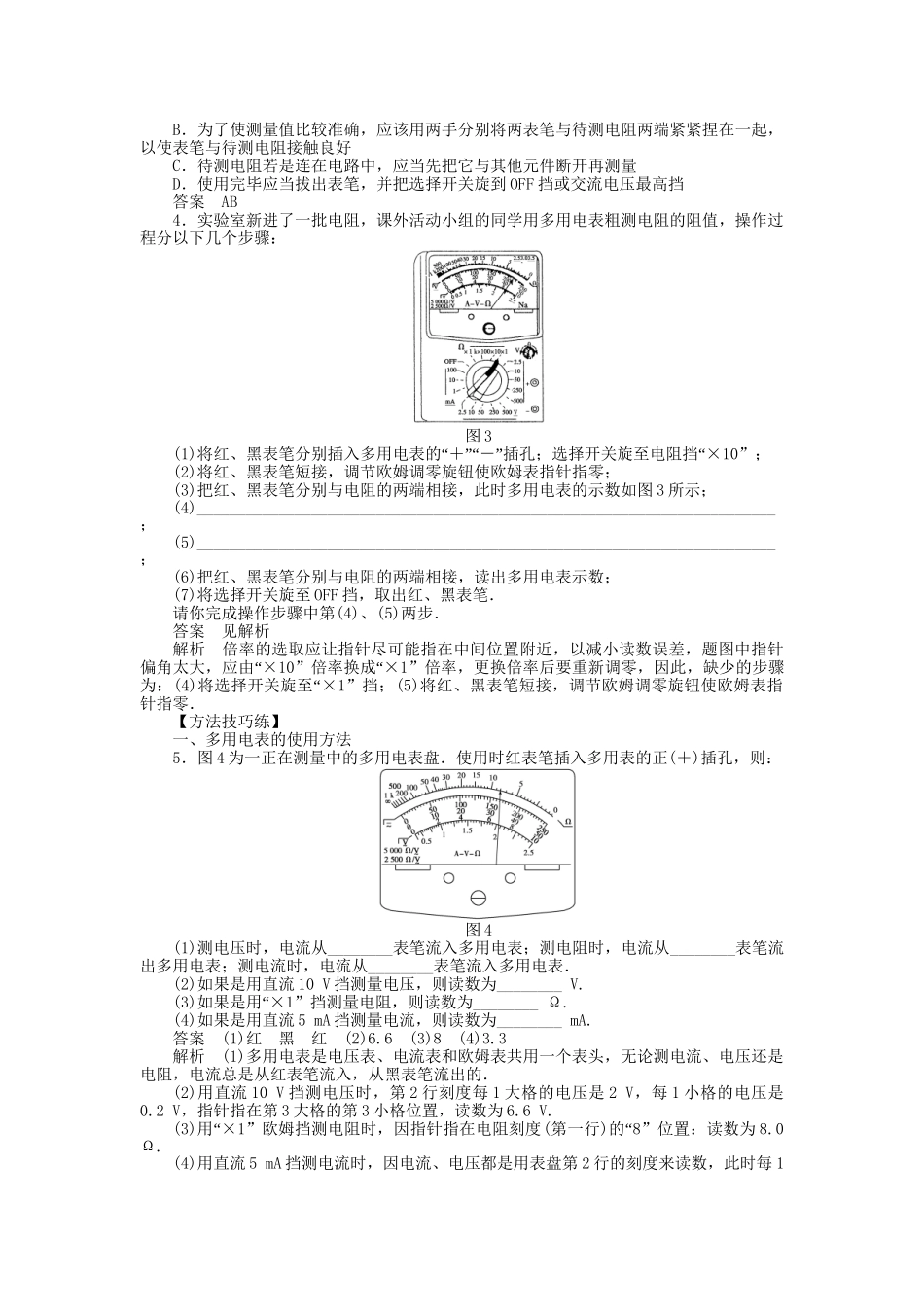

第9节多用电表的原理1．多用电表可以用来测量电阻、电流、电压等，并且每一种测量都有几个量程．上半部为表盘，表盘上有电流、电压、电阻等各种量程的刻度；下半部为选择开关，它的四周刻着各种测量功能和量程．2．二极管具有单向导电性；当给二极管加上正向电压时，二极管电阻很小，就像一个接通的开关一样；当给二极管加上反向电压时，二极管电阻很大，就像断开的开关一样．3．利用多用电表测电阻阻值(练习用多用电表测试标有阻值的电阻)．(1)调整定位螺丝，使指针指零．(2)“选择开关置于欧姆挡的×1”挡量程上，将红、黑表笔短接，调节欧姆调零旋钮，使指针指到“0”欧姆位置，然后断开表笔．(3)将两表笔分别接触标定值为几十欧的定值电阻两端，读出指示的电阻值，与标定值进行比较，然后断开表笔．(4)“选择开关改置×100”挡，重新进行欧姆调零．(5)将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，与标定值进行比较，然后断开表笔．图14．欧姆表的工作原理在欧姆表构造电路图中(如图1所示)，电池电动势E，内阻r，电流表的内阻Rg，调零电阻R0，待测电阻Rx；由闭合电路欧姆定律得：I＝，式中Rx与电流I虽不成正比，但有对应关系，所以欧姆表的刻度是不均匀的，且待测电阻Rx越小，指针偏转越大，当Rx等于零时，调节R0“使电流满刻度，即欧姆表的0”欧姆位置．【概念规律练】知识点一多用电表欧姆挡的原理1．若某欧姆表表头的满偏电流为5mA，内装一节干电池，电动势为1.5V，那么该欧姆表的内阻为________Ω.待测电阻接入红、黑表笔之间时，若指针转至满刻度的处，则待测电阻的阻值为________Ω.答案300100解析将红、黑表笔短接，调节调零电阻的阻值，当电流满偏时Ig＝，欧姆表的内阻R内＝Rg＋r＋R0＝＝Ω＝300Ω当电流为Ig时，有Ig＝，即R内＋Rx＝＝400Ω，故Rx＝100Ω2.如图2所示是把量程为3mA的电流表改装成欧姆表的结构示意图，其中电池电动势E＝1.5V，改装后，原来电流表3mA刻度处的刻度值定为零位置，则2mA刻度处应标为________，1mA刻度处应标为________．图2答案250Ω1000Ω解析因为R内＝＝＝500Ω，I1＝，2mA＝，所以Rx1＝250Ω.因为I2＝，1mA＝，所以Rx2＝1000Ω.知识点二使用多用电表测电阻3．用多用电表欧姆挡测电阻时，下列说法中错误的是()A．测量前必须调零，而且每测一次电阻都要重新调零B．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C．待测电阻若是连在电路中，应当先把它与其他元件断开再测量D．使用完毕应当拔出表笔，并把选择开关旋到OFF挡或交流电压最高挡答案AB4．实验室新进了一批电阻，课外活动小组的同学用多用电表粗测电阻的阻值，操作过程分以下几个步骤：图3(1)“”“”“将红、黑表笔分别插入多用电表的＋－插孔；选择开关旋至电阻挡×10”；(2)将红、黑表笔短接，调节欧姆调零旋钮使欧姆表指针指零；(3)把红、黑表笔分别与电阻的两端相接，此时多用电表的示数如图3所示；(4)_______________________________________________________________________；(5)_______________________________________________________________________；(6)把红、黑表笔分别与电阻的两端相接，读出多用电表示数；(7)将选择开关旋至OFF挡，取出红、黑表笔．请你完成操作步骤中第(4)、(5)两步．答案见解析解析倍率的选取应让指针尽可能指在中间位置附近，以减小读数误差，题图中指针“偏角太大，应由×10”“倍率换成×1”倍率，更换倍率后要重新调零，因此，缺少的步骤为：(4)“将选择开关旋至×1”挡；(5)将红、黑表笔短接，调节欧姆调零旋钮使欧姆表指针指零．【方法技巧练】一、多用电表的使用方法5．图4为一正在测量中的多用电表盘．使用时红表笔插入多用表的正(＋)插孔，则：图4(1)测电压时，电流从________表笔流入多用电表；测电阻时，电流从________表笔流出多用电表；测电流时，电流从________表笔流入多用电表．(2)如果是用直流10V挡测量电压，则读数为________V.(3)“如果是用×1”挡测量电阻，则读数为________Ω.(4)如果是用直流5mA挡测量电流，则读数为________mA.答案(1)红...
