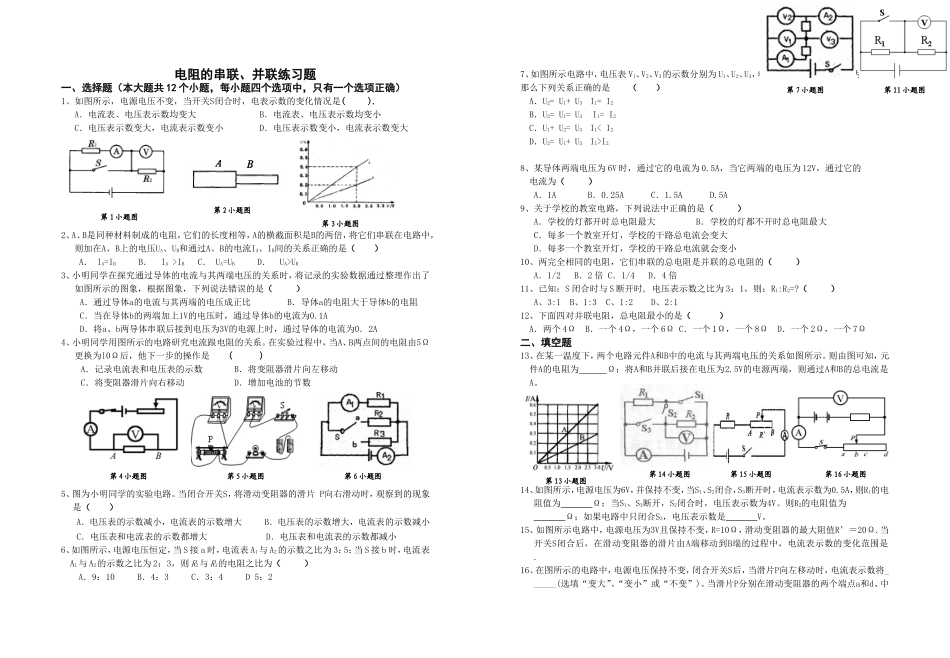

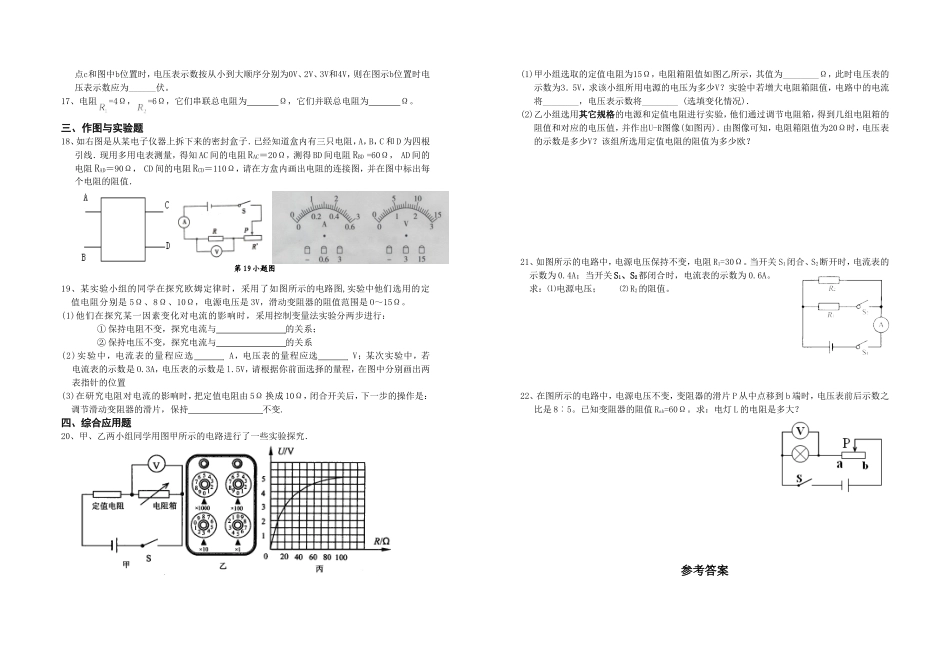

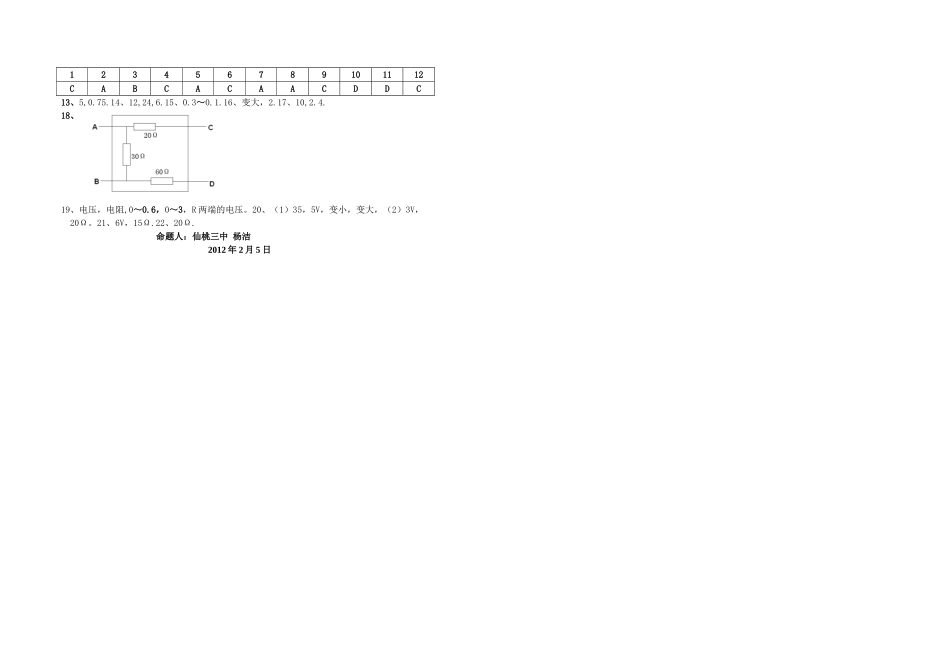

电阻的串联、并联练习题一、选择题（本大题共12个小题，每小题四个选项中，只有一个选项正确）1、如图所示，电源电压不变，当开关S闭合时，电表示数的变化情况是().A．电流表、电压表示数均变大B．电流表、电压表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大2、A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系正确的是（）A．IA=IBB．IA>IBC．UA=UBD．UA>UB3、小明同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A．通过导体a的电流与其两端的电压成正比B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD．将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0．2A4、小明同学用图所示的电路研究电流跟电阻的关系。在实验过程中，当A、B两点间的电阻由5Ω更换为l0Ω后，他下一步的操作是()A．记录电流表和电压表的示数B．将变阻器滑片向左移动C．将变阻器滑片向右移动D．增加电池的节数5、图为小明同学的实验电路。当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表和电流表的示数都增大D．电压表和电流表的示数都减小6、如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5：当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（）A．9：10B．4：3C．3：4D5：27、如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（）A．U2=U1+U3I1=I2B．U2=U1=U3I1=I2C．U1+U2=U3I1I28、某导体两端电压为6V时，通过它的电流为0.5A，当它两端的电压为12V，通过它的电流为（）A．1AB．0.25AC．1.5AD.5A9、关于学校的教室电路，下列说法中正确的是（）A．学校的灯都开时总电阻最大B．学校的灯都不开时总电阻最大C．每多一个教室开灯，学校的干路总电流会变大D．每多一个教室开灯，学校的干路总电流就会变小10、两完全相同的电阻，它们串联的总电阻是并联的总电阻的（）A．1/2B．2倍C．1/4D．4倍11、已知：S闭合时与S断开时,电压表示数之比为3：1，则：R1:R2=?（）A、3:1B、1:3C、1:2D、2:112、下面四对并联电阻，总电阻最小的是（）A．两个4ΩB．一个4Ω，一个6ΩC．一个1Ω，一个8ΩD．一个2Ω，一个7Ω二、填空题13、在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为Ω；将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是A。14、如图所示，电源电压为6V，并保持不变，当S1、S2闭合，S3断开时，电流表示数为0.5A，则R1的电阻值为Ω；当S1、S3断开，S2闭合时，电压表示数为4V。则R2的电阻值为Ω；如果电路中只闭合S3，电压表示数是V。15、如图所示电路中，电源电压为3V且保持不变，R=10Ω，滑动变阻器的最大阻值R’＝20Ω.当开关S闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，电流表示数的变化范围是.16、在图所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向左移动时，电流表示数将______(选填“变大”、“变小”或“不变”)。当滑片P分别在滑动变阻器的两个端点a和d、中第1小题图第2小题图第3小题图第4小题图第5小题图第6小题图第7小题图第11小题图第13小题图第14小题图第15小题图第16小题图点c和图中b位置时，电压表示数按从小到大顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为______伏。17、电阻=4Ω，=6Ω，它们串联总电阻为Ω，它们并联总电阻为Ω。三、作图与实验题18、如右图是从某电子仪器上拆下来的密封盒子．已经知道盒内有三只电阻，A，B，C和D为四根引线．现用多用电表测量，得知AC间的电阻RAC＝20Ω，测得BD间电阻RBD=60Ω，AD间的电阻RAD＝90Ω，CD间的电阻RCD＝110Ω，请在方盒内画出电阻的连接图，并在图...
